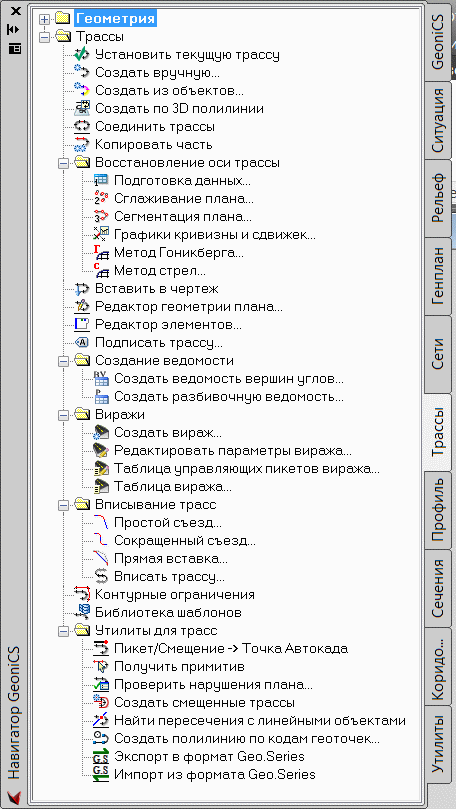

clip0237

Трасса – это специальный объект, состоящий из геометрических элементов: прямых, кривых, переходных кривых.

Трассы хранятся в проекте и отображаются в чертеже. Отображение трасс в чертеже, в частности, подписи трассы, управляется стилями. Подписи разных видов, в т.ч. с учетом данных профиля.

Поддержка пикетажа, в т.ч. рубленых (резаных) пикетов. Возможность работы в системе координат другой (базовой) трассы. Отображение пикет-смещение для множества трасс. Возможность отрисовки в системе координат трассы.

Создание трасс – пустой, из объектов платформы, смещенных, объединением трасс – составных (состоящих из ссылок на другие трассы), возможность создать иерархию трасс.

Редактирование – стандартные операции – обрезать-разорвать, копировать, удалить. Подключение к трассе таблиц ограничений, используемых при редактировании трасс ручками. Ввод и отслеживание контурных ограничений при редактировании трасс. При редактировании динамически изменяется оформление трассы.

Приписывание пикетажных данных (различной семантической информации) к отдельным пикетам или диапазонам пикетов.

Сохранение типовых решений в библиотеку шаблонов.

Расширенный вариант модуля ПЛАН обеспечивает расширенные возможности работы с планом трасс.

Основные дополнительные возможности:

      в геометрическом конструкторе можно использовать специальные ЖД объектыизлом и стрелка; расширенные возможности сопряжения клотоидами и комбинациями тангенс и дугу и две дуги;

      имеется редактор элементов трассы с учетом блокировок, позволяющий заблокировать определенные характеристики определенного набора элементов, что влияет на поведение трассы при редактировании;

      вписывание шаблона трассы с незаблокированными параметрами, которые могут подбираться, с учетом начального и конечного условий вписывания.

===========================================================

Приложение. Некоторые ограничения других пакетов:

      очень бедная работа с клотоидами. Есть только создание фиксированной клотоиды и комбинации клотоида-дуга-клотоида,

      нет поддержки резаных пикетов в каноническом виде. Если резаный пикет больше шага пикетажа, то возникает неоднозначность. Не может быть значение пикета 2+112 м,

      нет возможности вести координаты трассы в системе координат другой, например, для главного и второго путей.
