Команда «Параметры виража» позволяет смотреть и редактировать все данные по виражу, а также задать вручную длину и положение отгона виража, если его создание отличается от используемых норм.

Три кнопки в верхней части окна позволяют масштабировать на выбранной кривой, рассчитывать вираж автоматически при редактировании параметров и обновлять проектные сечения по трассе сразу после расчета.

Из окна «параметры виража» можно вызвать Мастер создания виража для одной или нескольких выбранных кривых трассы.

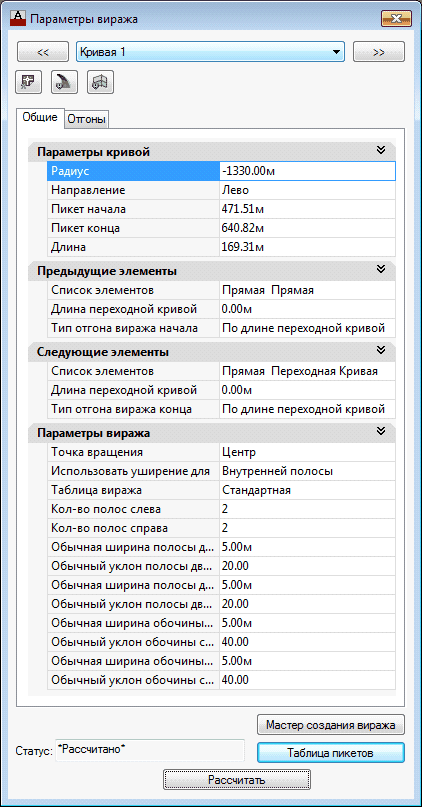

Вкладка «Общие» отображает информацию по геометрии плана участка трассы, на котором рассчитан вираж, а также позволяет изменить основные параметры виража.

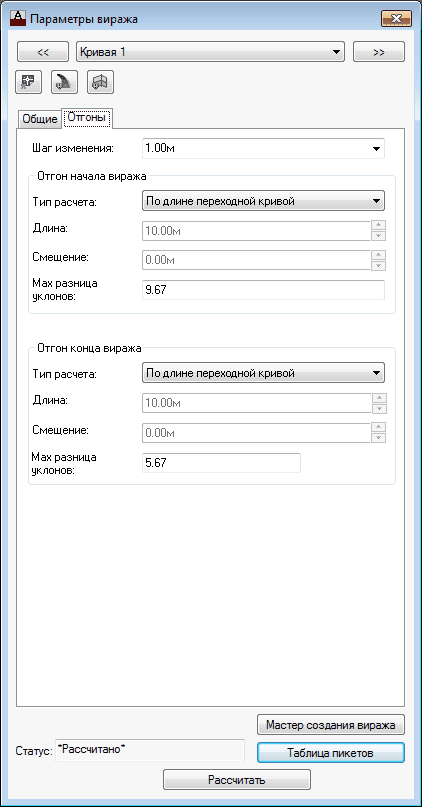

Вкладка «отгоны» позволяет изменить длину и положение рассчитанных отгонов виража. Параметр «Максимальная разница уклонов» отображает максимальную скорость изменения поперечного уклона проезжей части, т. е. отношение изменения отметки внешней точки проезжей части к длине участка между управляющими пикетами (угол наклона графика зависимости уклона от пикетажа трассы).  Если включен флаг автоматического обновление виража, то это значение изменяется динамически при редактировании параметров отгона.

Параметр «Смещение» определяет позицию отгона виража относительно начала или конца соответствующей круговой кривой. К примеру, значение смещения отгона начала виража 1.00 м. указывает на то, что конечный пикет отгона начала виража расположен на расстоянии 1 м от начала круговой кривой (т. е. отгон виража заканчивается на внутреннем пикете круговой кривой).
