Обработка данных изысканий по методу Гоникберга
|
<< Оглавление >> Обработка данных изысканий по методу Гоникберга |

|
Координаты точек, снятые методом Гоникберга, можно перевести в декартовые координаты.
Из инструментального меню Трассы > Выправка выберите пункт “Метод Гоникберга”.

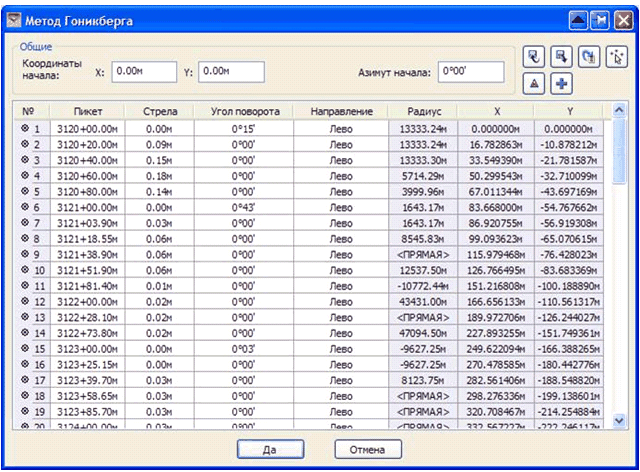

В диалоговом окне устанавливаются значения Общих параметров и значения в Таблице точек.
Общие параметры:
• Координаты начала,
• Азимут начала – это азимут первой хорды, от которой начинается отсчет координат,
В таблице вводятся значения:
• Пикет – расстояние от начала трассы,
• Стрела – величина стрелы,
• Угол поворота,
• Направление.
Если значения введены корректно, то автоматически рассчитываются Радиус кривизны в каждой точке и декартовые координаты.
Чтобы удалить какую-либо точку из таблицы, достаточно очистить значения всех редактируемых полей этой точки.
Можно добавить новую точку. Точка добавляется в конце таблицы, но после задания значения ее пикета, таблица автоматически сортируется по значениям пикетажа. При корректном вводе всех данных автоматически пересчитываются значения радиусов и координат.
Точки таблицы можно Сохранить в файле, можно Загрузить ранее введенные точки.
Точки таблицы можно Экспортировать в файл, который будет входным файлом для этапа 1. Подготовка данных для выправки.

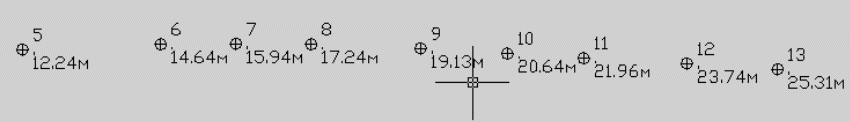

Точки таблицы можно Отобразить на чертеже. Точки отображаются как геоточки. Каждая из отображенных точек характеризуется своим номером и расстоянием от начала трассы.
В файле, в который экспортируются данные для выправки, желательные сдвижки по умолчанию – нулевые, а Приоритет для всех точек – 1. Корректировку можно сделать прямо в данной таблице.
