Редактор элементов трассы

Previous pageReturn to chapter overviewNext page

фильм

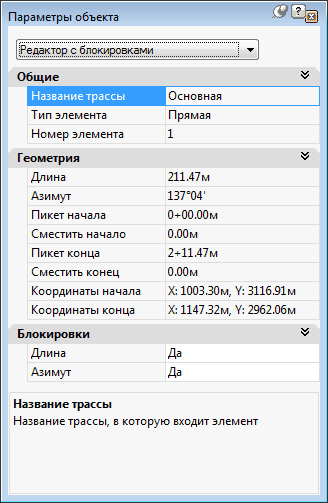

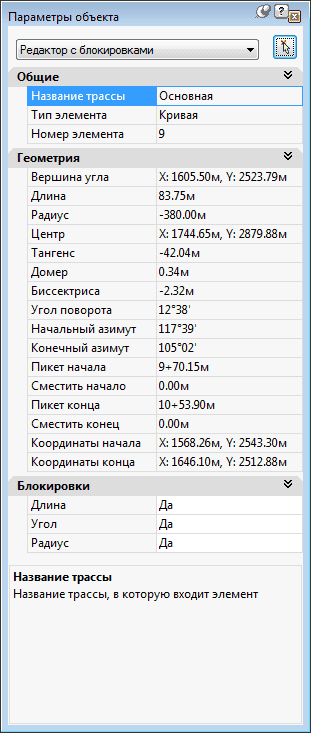

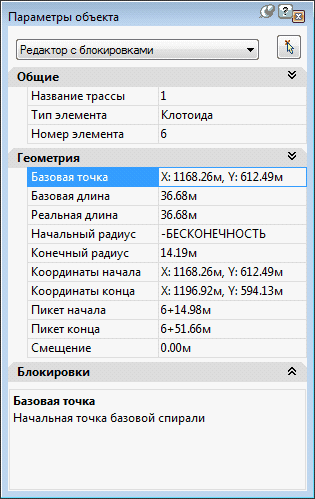

При указании элемента трассы – в окне, похожем на Менеджер свойств, появляются параметры указанного элемента трассы.

clip1778clip1779

clip1780

На каждый тип элемента введены определенные блокировки. Они нужны для вписывания трасс, а также для управления возможными изменениями при редактировании элементов.

Возможно изменять значения неблокированных свойств.

Можно менять положение какого-либо элемента, либо его параметры, не меняя структуру в целом. Можно менять смещение трассы, двигать ее влево, вправо на каком-то ограниченном отрезке с любой требуемой точностью, что наилучшим образом согласуется со спецификой железных дорог.

Реализовано все это посредством так называемых блокировок свойств элементов трассы. Например, можно разблокировать положение начала элемента, конца элемента, его длину; можно заблокировать радиус кривой или длину и т.п. Этот механизм позволяет добиваться предсказуемых и вполне понятных результатов редактирования.

Самое мощное в этой системе то, что можно задавать или изменять поперечное смещение какого-либо элемента. После этого данная точка выбранного элемента сместится на указанную величину, а соседние элементы будут перевписаны с учетом обеспечения плавности и непрерывности трасс, полного соблюдения условий сопряжения и соответствия принятой таблице ограничений.

Наличие блокировок управляет редактированием трассы. Если трасса разблокирована полностью, то вариантов редактирования может быть много (бесконечное количество) и выбирается лишь один из них. Если такой вариант не устраивает, следует заблокировать часть элементов (частично или полностью). Тогда в результате редактирования получим другую трассу, которая будет соответствовать новым блокировкам. Как правило, при редактировании изменяются все незаблокированные параметры, причем равномерно (насколько это возможно).

Если есть  группа элементов и выполняется операция редактирования, которая влечет изменение клотоид (например, изменение радиуса дуги, вокруг которой есть клотоиды), то первый и последний элементы этой группы должны быть разблокированы по длине.

Есть возможность редактирования произвольной точки элемента – можно указать точку на элементе и задать новое ее положение в чертеже. В результате, если такой перенос возможен, то параметры трассы будут полностью пересчитаны (с учетом блокировок, конечно же). Для переноса точки предназначена кнопка Редактировать точку в правом верхнем углу окна.

Пока нельзя добавить элементы. Для этого нужно расчленить трассу, добавить элементы и создать ее заново.

Пока Базовая длина клотоиды не меняется. Пока изменяйте длины клотоид в редакторе ручками.

Способы редактировании осей трасс в плане можно в равной степени относить и к профилю из элементов.

Внимание: изменение парметров элементов трассы (в т.ч. переходных кривых) доступно в редакторе без блокировок, который позволяет редактировать элементы за счет изменения соседних.
