Таблица уклонов и уширений
|
<< Оглавление >> Таблица уклонов и уширений |

|

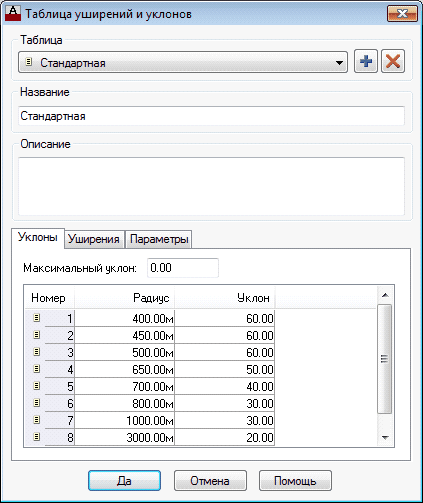

Таблица определяет зависимость уклонов и уширений дороги от радиуса кривой в плане, а также основные параметры, позволяющие вычислить отгон виража. В случае, если уширение дороги не требуется, таблицу уширений можно задать пустой (или с нулевыми уширениями).
Параметр «Минальная ширина обочины» определяет предельную ширину обочины. До тех пор, пока ширина обочины больше минимальной, уширение проезжей части происходит за счет уменьшения ширины обочины.

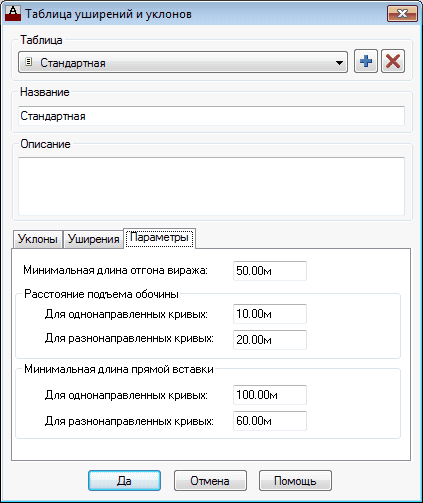

Вкладка «Параметры»
Параметр «Минимальная длина отгона виража» определяет длину отгона в том случае, если длина переходной кривой перед или после кривой виража меньше заданного минимального значения (или вовсе отсутствует).
«Расстояния подъема обочины» задают длину участка до или после отгона виража, на котором происходит вращение внешней обочины. При этом остальные части дороги (проезжая часть и внутренняя обочина) остаются неизменными.
«Минимальная длина прямой вставки» определяет, будут ли виражи на соседних кривых объединены в один. В этом случае отгон конца виража первой кривой и начала виража второй кривой заменяются общим участком перехода, позволяющим плавно перейти от уклона виража на кривой-1 к уклону на кривой-2.
