<< Оглавление >> Сопряжение дуг |

|

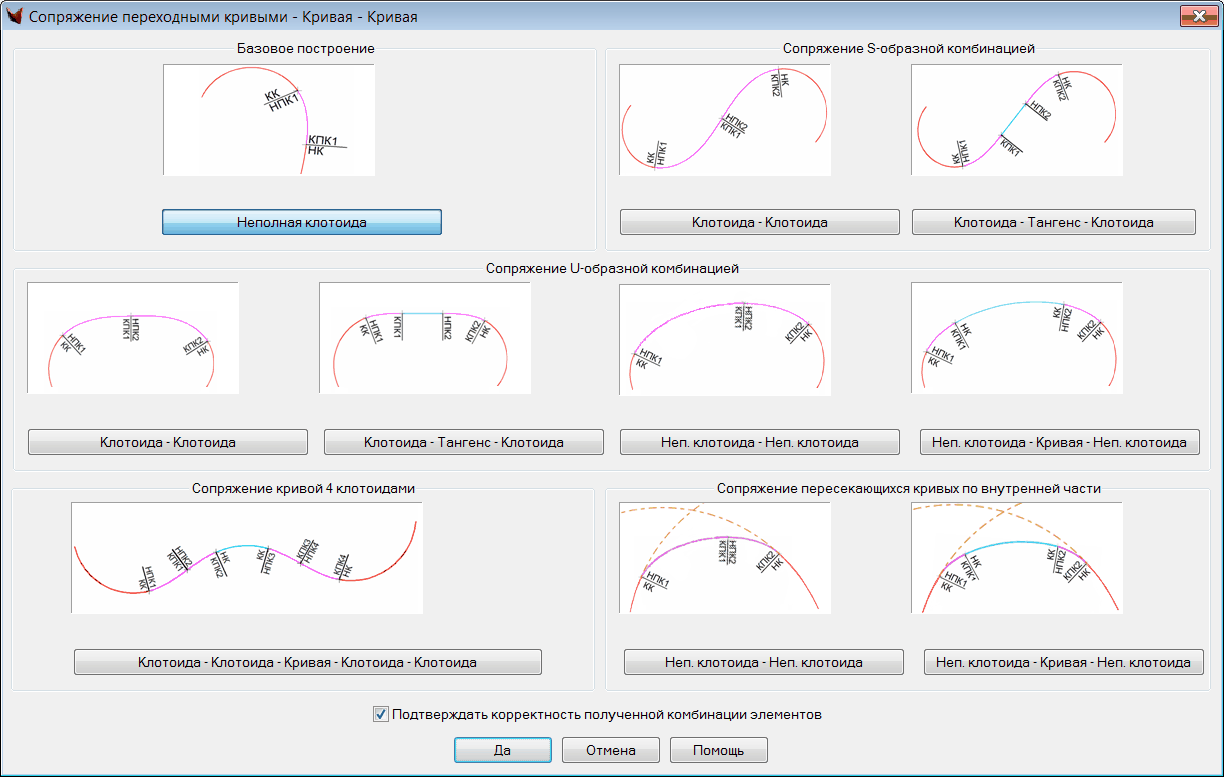

Команда предназначена для сопряжения двух кривых различными комбинациями клотоид. При запуске на экран выводится диалоговое окно с вариантами сопряжения.
В окне нажатием на кнопку или двойным щелчком по рисунку выбирается нужная комбинация сопряжения. Также можно указать, следует ли запрашивать подтверждение построенной комбинации. После выбора варианта предлагается выбрать исходные объекты и ввести параметры, необходимые для расчета сопряжения. При выборе объектов фиксируются не только сами объекты, но и точки, в которых пользователь щелкнул мышью. Эти точки учитываются при выборе одного из нескольких возможных вариантов сопряжения.
Перед запросом каждого параметра в командную строку выводятся диапазоны допустимых значений. Вводимые значения, выходящие за пределы диапазона, игнорируются, и система просит повторить ввод. В случае корректного расчета результат сопряжения выводится на экран и (если данная опция ранее была включена) выдается запрос на подтверждение варианта. Если от варианта отказаться, то будет предложено повторно ввести параметры.
В качестве радиусов при запросах можно также задавать значение кривизны. В качестве длин клотоид можно также указывать параметр клотоиды (С).
Сопряжение выполняется в соответствии с установками геометрии.
Две кривые могут быть сопряжены следующими комбинациями:
1. Сопряжение составной клотоидой:
1.1. как есть (клотоида подбирается по параметрам исходных объектов, сами исходные объекты остаются на своих местах);
1.2. по начальной точке (окружность, на которой находится заданная точка, фиксируется, другая клотоида перемещается). Задаются:
• начальная точка,
• длина клотоиды (или параметр);
1.3. по конечной точке (окружность, на которой находится заданная точка, фиксируется, другая клотоида перемещается). Задаются:
• конечная точка,
• длина клотоиды (или параметр);
2. Сопряжение S-образной комбинацией "клотоида – клотоида":
2.1. по соотношению длин клотоид;
2.2. по длине первой клотоиды;
2.3. по длине второй клотоиды;
3. Сопряжение S-образной комбинацией "клотоида – тангенс – клотоида":
3.1. по длинам клотоид,
3.2. по длине первой клотоиды. Задаются:
• длина первой клотоиды,
• длина тангенса;
3.3. по длине второй клотоиды. Задаются:
• длина второй клотоиды,
• длина тангенса;
3.4. по длине тангенса. Задаются:
• длина тангенса,
• точка на первой кривой;
4. Сопряжение U-образной комбинацией "клотоида-клотоида":
4.1. по отношению длин клотоид;
4.2. по длине первой клотоиды;
4.3. по длине второй клотоиды;
5. Сопряжение U-образной комбинацией "клотоида – тангенс – клотоида":
5.1. по длине первой клотоиды. Задаются:
• длина первой клотоиды,
• длина тангенса;
5.2. по длине второй клотоиды. Задаются:
• длина второй клотоиды,
• длина тангенса;
5.3. по длине тангенса. Задаются:
• длина тангенса,
• точка на первой кривой;
5.4. по длинам клотоид. Задаются:
• длины клотоид;
6. Сопряжение U-образной комбинацией "неполная клотоида – неполная клотоида":
6.1. по соотношению длин клотоид. Задаются:
• соотношение длин клотоид,
• промежуточный радиус;
6.2. по длине первой клотоиды. Задаются:
• длина первой клотоиды,
• промежуточный радиус;
6.3. по длине второй клотоиды. Задаются:
• длина второй клотоиды,
• промежуточный радиус;
6.4. по длинам двух клотоид. Задаются:
• длины клотоид;
7. Сопряжение U-образной комбинацией "неполная клотоида – кривая – неполная клотоида":
Задаются:
• длины клотоид,
• радиус промежуточной окружности;
8. Сопряжение комбинацией "клотоида – клотоида – кривая – клотоида – клотоида":
Задаются:
• длины клотоид,
• радиус промежуточной клотоиды;
• вид сопряжения (S-образное или U-образное);
9. Сопряжение пересекающихся кривых по внутренней части комбинацией "неполная клотоида – неполная клотоида":
9.1. по соотношению длин клотоид. Задаются:
• соотношение длин клотоид,
• промежуточный радиус;
9.2. по длине первой клотоиды. Задаются:
• длина первой клотоиды,
• промежуточный радиус;
9.3. по длине второй клотоиды. Задаются:
• длина второй клотоиды,
• промежуточный радиус;
9.4. по длинам двух клотоид. Задаются:
• длины клотоид;
10. Сопряжение пересекающихся кривых по внутренней части комбинацией "неполная клотоида – кривая – неполная клотоида":
Задаются:
• длины клотоид,
• радиус промежуточной окружности.
В работе: соединение комбинациями вложенных окружностей.
