0. При реконструкции в стесненных условиях (столбы, опоры, платформы и т.п.) трасса не должна выходить за установленный коридор (габариты). Система отслеживает (мониторит) нарушение ограничений и сигнализирует при нарушениях.

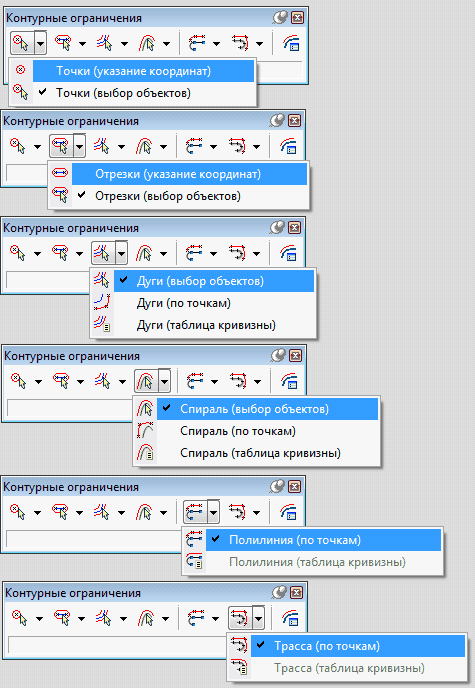

1. Контурные ограничения можно отрисовать в любой момент. Используется прозрачная команда – немодальное окно с кнопочным меню. Ограничения могут быть вокруг точечных объектов, отрезков, дуг, клотоид, полилиний и трасс.

Ограничения могут быть трех типов:

• ручное указание габаритов,

• по таблице кривизны,

• по максимально приближенной линии.

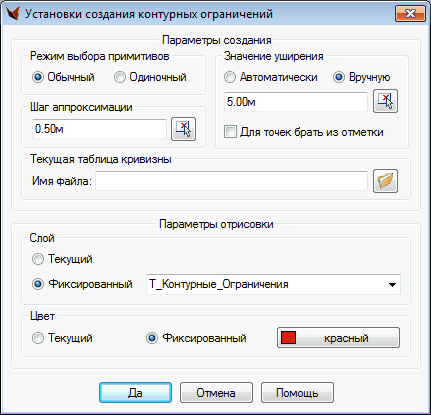

2. Всё управляется установками.

Комментарии. Шаг аппроксимации – для генерации ограничений по криволинейным объектам.

Уширение (габарит) – как задавать (из отметок – искусственный прием).

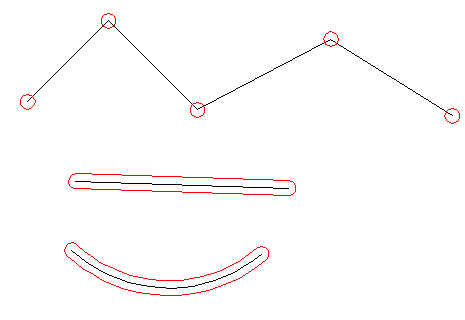

3. Для точек: габарит – это радиус, ограничение – окружность. При автоматическом выборе вокруг всех вершин будут созданы окружности указанного габарита (радиуса).

Для линий и дуг – буфер. Таблица кривизны: два столбца – радиус (кривизна) и уширение. Соответственно для дуг будет фиксированное значение, которое берется автоматически. При прохождении через точки происходит равномерная интерполяция (прирост габарита на прирост длины).

При использовании таблиц кривизны для клотоид будет переменное уширение.

Все контурные ограничения – это полилинии.

4. При редактировании трасс система сигнализирует, если нарушены контурные ограничения.

В работе – настройки способов сигнализации и реакции системы на нарушение контурных ограничений.
