Программа GeoniCS СЕТИ позволяет проектировать внешние инженерные сети (трассировка, профиль) и оформлять необходимые выходные документы. Кроме того, возможно дигитализировать существующие сети и создавать их трехмерную модель как часть цифровой модели местности (ЦММ).

Главные особенности программы

Сети представляются в виде специального трехмерного объекта (геона), имеющего соответствующий внешний вид и поведение. Геон Сеть позволяет упростить проектирование и редактирование сетей.

Программа интегрирована в GeoniCS, в частности, позволяет использовать данные о существующем и проектном рельефе, топознаки существующих сетей. Доступно использование возможностей программ ТРАССЫ (по оформлению профилей) и ГЕОМОДЕЛЬ (по отображению инженерно-геологического строения в качестве фона для профиля сетей).

Функциональные возможности

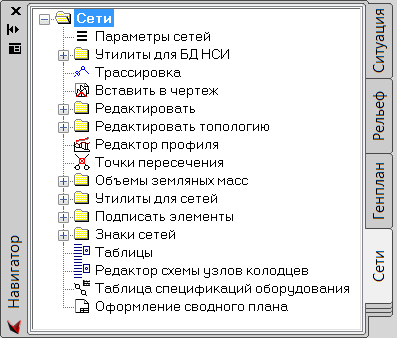

Интерфейс

Графическое отображение результатов (при выборе элементов из базы, редактировании и т.п.).

Настройка

Пользователь может самостоятельно редактировать базу нормативно-справочной информации, параметры существующих типов сетей, создавать новые на основе имеющихся, задавать нормативные расстояния в плане и профиле.

План сети

В зависимости от типа сети создание сети осуществляется по уклону либо на заданной глубине от проектной поверхности. Различные режимы трассировки сети (замена, накладка на объекты, прокладка на заданном расстоянии от объекта с учетом нормативных расстояний) обеспечивают быстрый и легкий способ создания сети.

На всех этапах проектирования возможно редактирование параметров и объектов. Редактирование параметров сети:

общих параметров сети,

параметров вершин,

параметров труб,

пересекаемых коммуникаций,

футляров.

Расстановка, редактирование футляров на плане.

Имеются удобные инструменты формирования подписей и оформления сводного плана сетей.

Продольный профиль

Имеется мощный и удобный редактор профиля, выполняющий операции поднятия участка, пересчета по заданным отметкам, уклону).

Автоматический и ручной сбор точек пересечения.

Расстановка, редактирование футляров на профиле.

Деталировка схем узлов

Редактирование схем колодцев, возможность их отрисовки на плане – как отдельно, так и на колодце.

Ведомость колодцев

Ведомость элементов сети

По существующим сетям автоматически создаются таблицы колодцев.

Редактирование конструкции колодца и ее элементов.

Таблицы спецификации оборудования

Редактирование таблицы спецификации оборудования.

Выбор значений параметров из базы нормативно-справочной информации.

Дополнительные возможности:

Проверка нормативных расстояний в плане и профиле,

Экспорт свойств сети в Excel.

В целом программа обеспечивает «бесшовный» обмен чертежами между генпланистами и проектировщиками отдельных сетей.

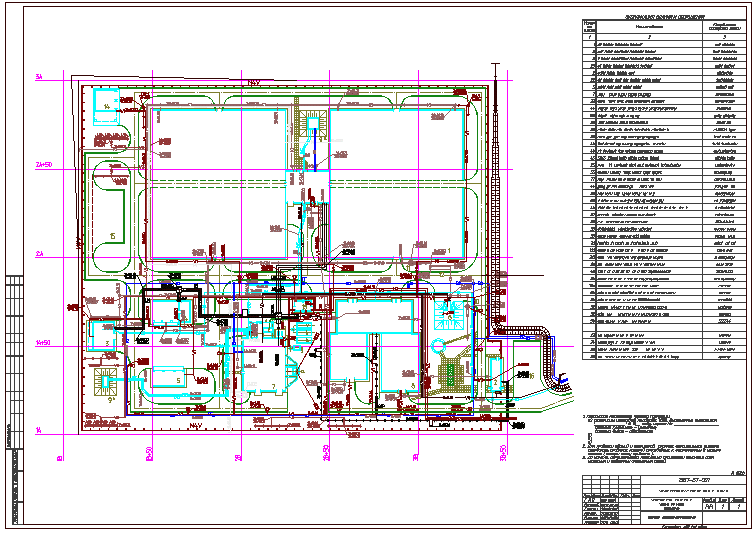

06056_75
