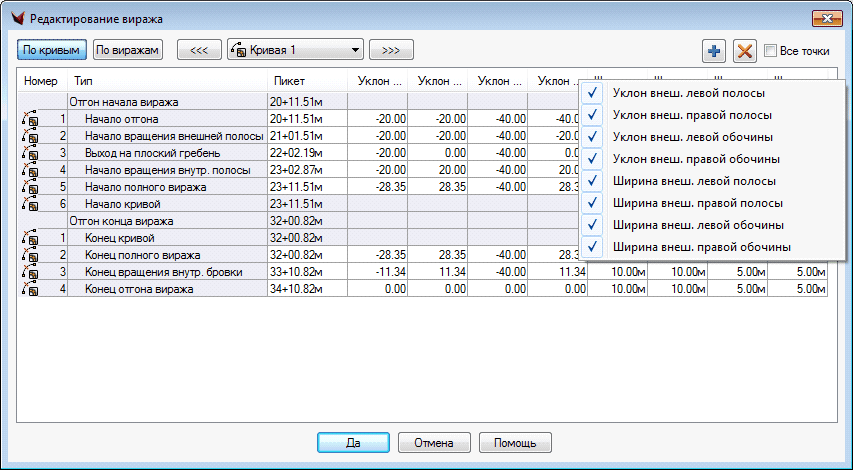

Таблица управляющих пикетов предназначена для просмотра рассчитанного виража и его редактирования.

clip1816

Отображение критических пикетов возможно как для каждой круговой кривой отдельно, так и для логического виража. Разница заключается в том, что один вираж может покрывать несколько идущих подряд (или находящихся достаточно близко) круговых кривых.

Диалоговое окно позволяет редактировать уклоны и уширения в уже имеющихся пикетах, а также создавать новые критические точки. Через контекстное меню на заголовках таблицы можно выбрать, какие именно параметры необходимо отображать в таблице.
