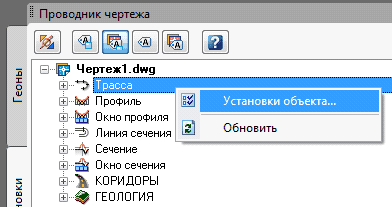

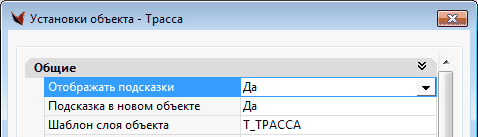

На трассе удобно использовать всплывающие подсказки. Вывод всех подсказок управляется из установок чертежа. В Проводнике проекта для каждого объекта чертежа в его Установках задается или не задается отображение подсказки.

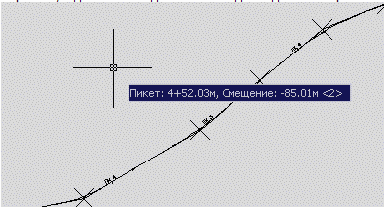

Всплывающая подсказка выводит данные по пикету, смещению и названию трассы. При перемещении курсора по экрану, позиция курсора проецируется на все имеющиеся трассы в чертеже, и данные в подсказке выводятся для всех трасс.

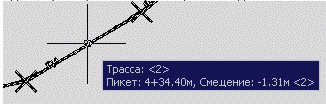

Если же курсор находится непосредственно на какой-то одной трассе, то выводится идентификация этой трассы, а затем данные этой трассы.
Подсказки настраиваются в свойствах трассы, т. е. для трассы в диалоге «Свойства трассы» настраивается вывод подсказок по плану и профилю.

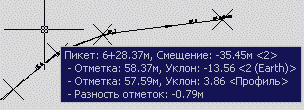

Если включен флажок Показывать всплывающую подсказку, то при отображении подсказок для профилей (первого и второго) необходимо выбрать эти профили, предполагается, что они включены в чертеж. Если в подсказку включен и флажок отображения разности отметок по профилям, то в таком случае подсказка будет выводиться в следующем виде:
