Можно задать трассу из комбинации отрезков, дуг, полилиний и геонов: излом, клотоида. При этом объекты должны совпадать концами, без промежутков между ними, иначе полная трасса не может быть определена. Используйте объектные привязки при отрисовке трассы, чтобы гарантировать, что объекты соединяются.
Трасса создается как объект GeoniCS – геон.

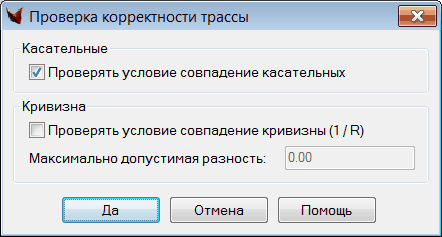

Опционально при создании выполняется проверка на:
•совпадение касательных смежных элементов (с учетом изломов).
•совпадение кривизны на краях смежных элементов трассы,
•соответствие таблицам ограничений на те или иные параметры элементов трассы.
Указывается начальный примитив, желательно поближе к началу (началом считается его конец, ближайший к указанной точке). Затем запрашивается подтверждение – при отрицательном ответе начало "перебрасывается" на другой конец элемента.
Затем предлагается способ выбора остальных примитивов трассы – либо взять все примитивы со слоя первого (уже выбранного) примитива, либо же указать нужные примитивы вручную разными доступными способами (рамками, со слоя и др.). Система упорядочит их по трассе, при необходимости развернет и создаст трассу (цепочку) максимально возможной длины. Если других примитивов нет – пустой ввод.
При включенном режиме проверки и обнаружении ошибок создание трассы прерывается, а ошибки маркируются.
Далее запрашиваются свойства трассы
удалять ли исходные примитивы из чертежа.
В работе – если среди примитивов встречаются 3D полилинии или геолинии, можно будет сразу создавать и профиль трассы.
Пока – см. Создать по 3D полилиниям или геолиниям
Если в чертеже есть геон ТРАССА, но он отсутствует в Проекте, то полноценную трассу можно создать с помощью пункта Получить геометрию и обновить план трассы.
Вопрос: прислали проектировщики трассу в виде полилинии, создаю трассу, а там углы со значением 0 градусов 0 минут 0 секунд (на полилинии, показывающей трассу, на прямом участке была вершина полилинии, nanoCAD GeoniCS принимает их за вершину угла). вот можно как-то это отсеять?
Ответ: Модификатор полилиний (прополка) Генерализация контуров
