Для расчета объемов земляных масс используется чертежный объект траншея. Он состоит из подобъектов: сегмент траншеи и котлованы. Котлованы строятся по колодцам сети, сегменты траншеи по сегментам сети (только трубопроводы). На чертеже траншея отображается контурами выхода на поверхность котлованов и сегментов.

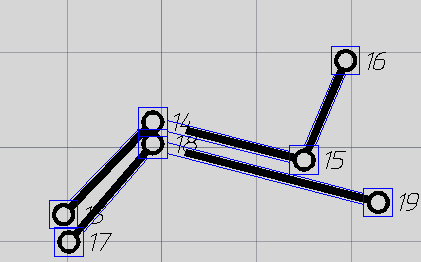

Пример отображения траншеи на чертеже.
Котлованы создаются только прямоугольной формы, их объем считается по формуле усеченной пирамиды. Объем колодцев считается по формуле цилиндра (для круглых) или по формуле параллелепипеда (для камер).
Сегменты траншеи в общем случае имеют вид призматоида с начальным и конечным сечением в виде трапеции, хотя при множественной прокладке труб сечения могут представлять более сложную форму. Объем сегментов траншеи считается по формуле:
Vтр = (Sнач. +Sкон.) * L / 2
Где:
Sнач. – площадь начального сечения.
Sкон. – площадь конечного сечения.
L – длина сегмента траншеи в плане (расстояние от начального до конечного сечения).

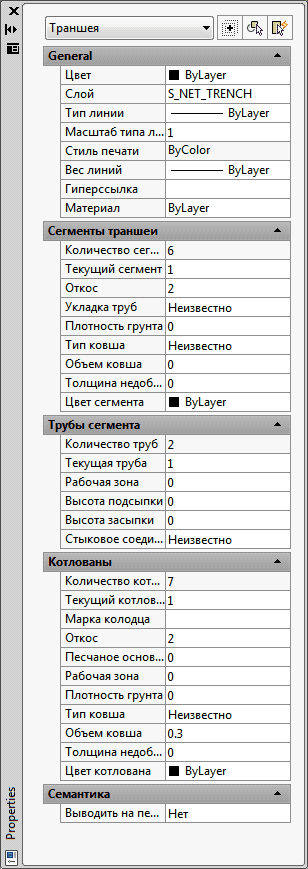

Основные свойства траншеи и ее подобъектов доступны для редактирования в менеджере свойств платформы.
Наряду с общими параметрами доступны следующие свойства:
Свойства сегментов и их труб:
1. Количество сегментов.
2. Номер текущего сегмента.
3. Откос.
4. Укладка труб.
5. Плотность грунта.
6. Тип ковша экскаватора.
7. Объем ковша.
8. Толщина недобора.
9. Цвет сегмента.
10. Параметры труб:
• Количество труб.
• Номер текущей трубы.
• Рабочая зона трубы.
• Высота подсыпки.
• Высота засыпки.
• Тип стыкового соединения.
Свойства котлованов:
1. Количество котлованов.
2. Номер текущего котлована.
3. Марка колодца.
4. Откос.
5. Песчаное основание.
6. Рабочая зона.
7. Плотность грунта.
8. Тип ковша экскаватора.
9. Объем ковша.
10. Толщина недобора.
11. Цвет котлована.
Семантика:
1. Выводить или нет траншею на печать.
Подсказка: при установке цвета всей траншее, такой же цвет будет установлен всем ее сегментам и котлованам.
Удалять сегменты и котлованы траншеи можно с помощью выбора подпримитива (Ctrl+выбор элемента левой кнопкой мыши в чертеже).
