Документирование плана графиками

Previous pageReturn to chapter overviewNext page

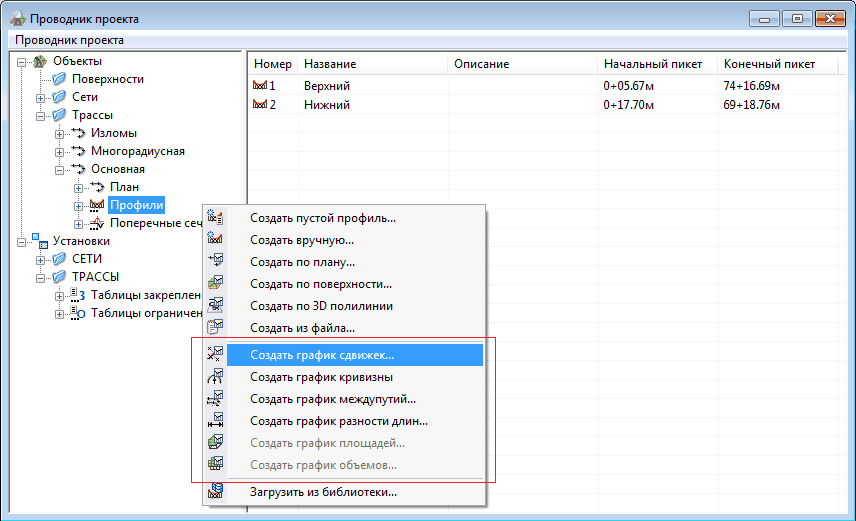

Графики в GeoniCS ТРАССЫ представляются с помощью профилей, где значению отметки соответствует значение некоторого параметра, в зависимости от типа графика. Графики строятся из проводника проекта, в контекстном меню узла Профили нужной трассы.

clip1810

1. График междупутий (сводный график линий).

Междупутья между основной и зависимыми трассами (а, возможно и не только зависимыми) используются в качестве источника данных для формирования полосок и подписей в профиле.

Ось X – главная трасса. Расстояния – до другой трассы (по перпендикуляру). Шаг дискретизации – пикет главной трассы (существующей или проектной) + концы элементов + отдельно отлавливать минимумы-максимумы. Восстанавливать перпендикуляр с главной. В подвале – полоска горизонтальной геометрии.

clip1067

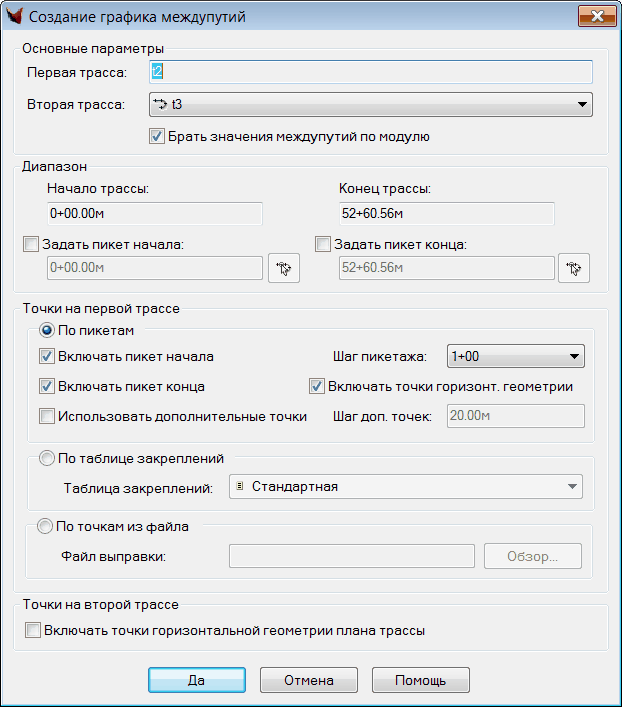

2. Формирование графика разности расстояний по основной и зависимой трассами (назовем ее графиком неправильных пикетов), она также должна быть доступна в качестве источника информации для полосок и в качестве графика.

3., 4. Графики кривизны, сдвижек (натурных и проектных).

Обновить профиль, созданный как график сдвижек с помощью операции Создать график сдвижек в проводнике проекта, можно с помощью пункта ПРОФИЛЬ\Редактирование\Утилиты профиля\Обновить график сдвижек.

При этом команда запрашивает таблицу пикетажных данных, где хранятся исходные точки, по которым выполняется пересчет сдвижек по отношению к текущему плану трассы. Эта таблица обычно создается автоматически операцией Создать график сдвижек в проводнике проекта. При создании графика сдвижек имеется возможность создавать "нулевой" профиль.

5. График контурных ограничений.

Также можно вывести эту информацию в виде подписей трассы.
