По одной или нескольким инцидентным 3D полилиниям или геолиниям можно создать Трассу и, при необходимости, Профиль. Команда похожа на Создать трассу из объектов.

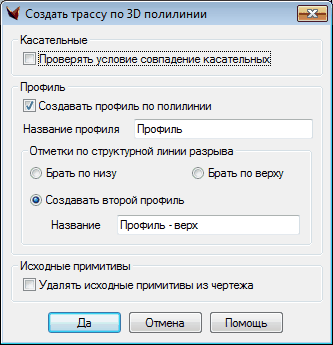

Для начала необходимо указать настройки создания трассы и профилей:

В окне создания необходимо указать флаг проверки касатель

Далее указывается исходный объект (первый), затем точка начала трассы.

Затем можно указать несколько подряд идущих 3D полилиний или геолиний (по слою либо отдельные примитивы).

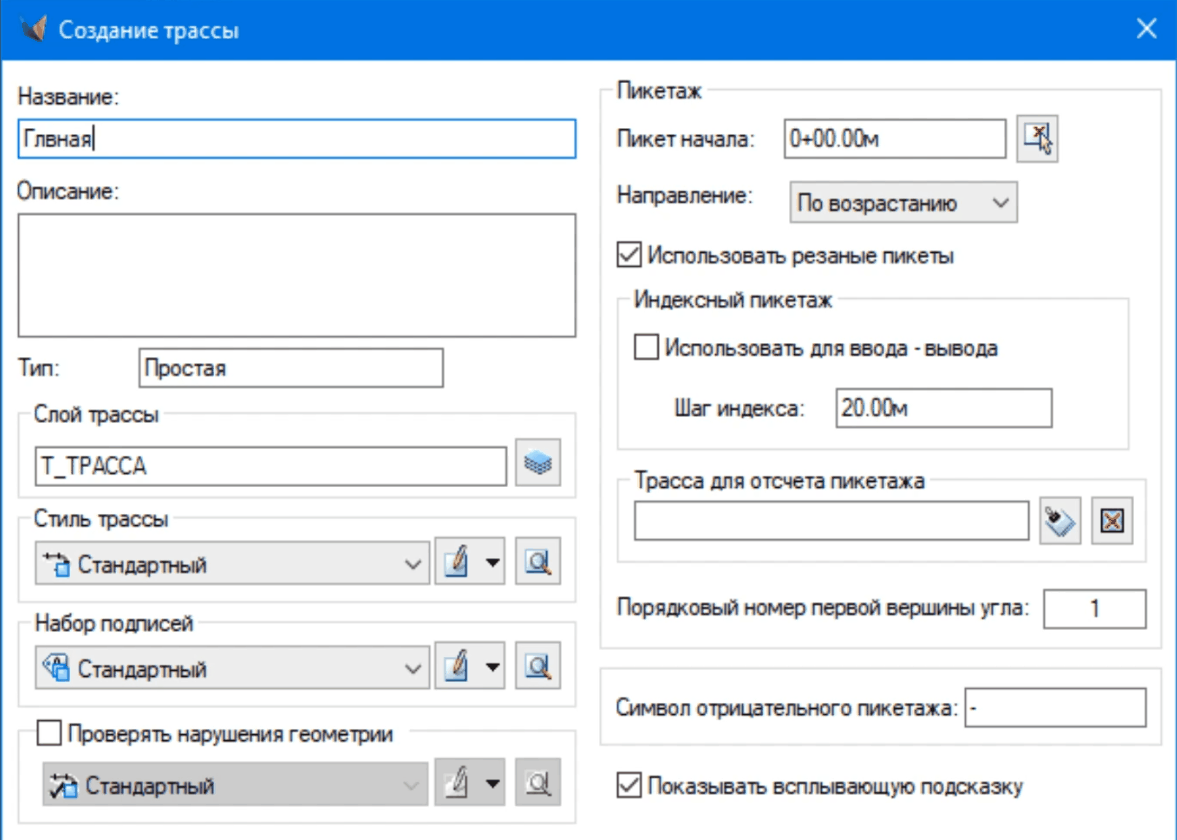

Далее заполняются параметры трассы:

Затем выводится запрос, создавать ли профиль и, если Да, его название. Если на стыках полилиний отметки различаются, то в качестве отметки будет взято среднее значение.

Информацию о созданной трассе можно посмотреть в Проводнике проекта.
