Координаты точек, снятые методом Стрел, можно перевести в декартовые координаты.

Из инструментального меню Трассы > Выправка выберите пункт “Метод Стрел”.

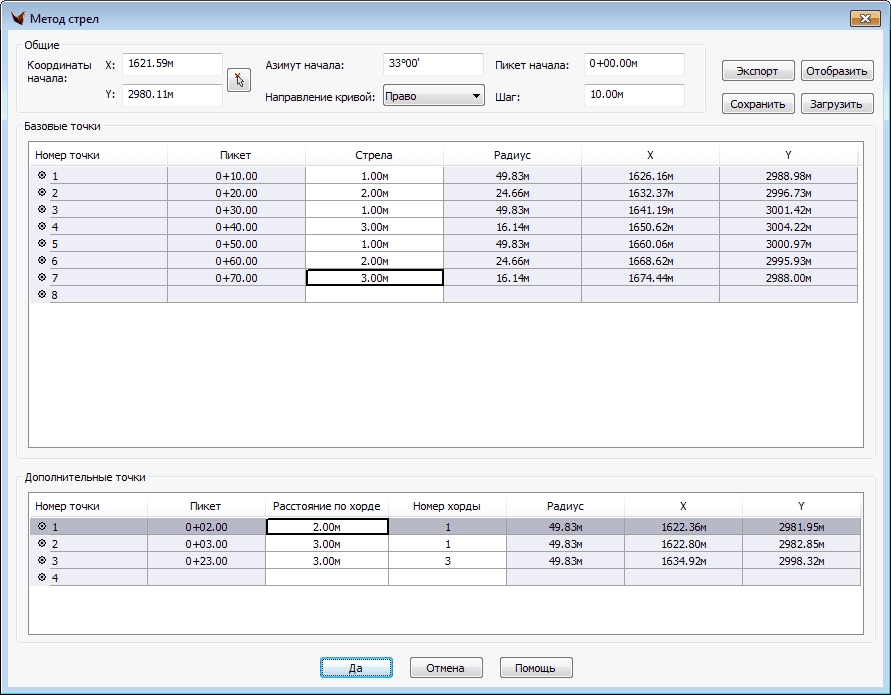

В диалоговом окне устанавливаются значения Общих параметров, значения в Таблице базовых точек и в Таблице дополнительных точек.

Общие параметры:

·Координаты начала,

·Азимут начала – это азимут первой хорды, от которой начинается отсчет координат,

·Направление кривой,

·Шаг пикетажа – шаг, с которым выполняется отсчет.

В таблице базовых точек вводятся значения:

·Стрела – величина стрел, которые были отмерены на трассе с заданным шагом.

В таблице дополнительных точек определяются точки, шаг которых не равен заданному шагу. Вводятся значения:

·Номер хорды,

·Расстояние по хорде – расстояние до второй точки по этой хорде.

Если значения введены корректно, то автоматически рассчитываются Радиус кривизны в каждой точке и декартовые координаты.

Точки таблиц можно Сохранить в файле, можно Загрузить ранее введенные точки.

Точки таблиц можно Экспортировать в файл, который будет входным файлом для этапа 1. Подготовка данных для выправки.

Точки таблиц можно Отобразить на чертеже. Точки отображаются как геоточки, каждая из которых характеризуется своим номером и расстоянием от начала трассы. Дополнительные точки отображаются с расширением “_доп”.
