<< Оглавление >> Обрезать/Разорвать трассу |

|
- вызов из контекстного меню на трассе.
Команда позволяет либо обрезать, либо разорвать на две трассу в произвольной ее точке. Команда вызывается из контекстного меню трассы, подменю «Редактировать».

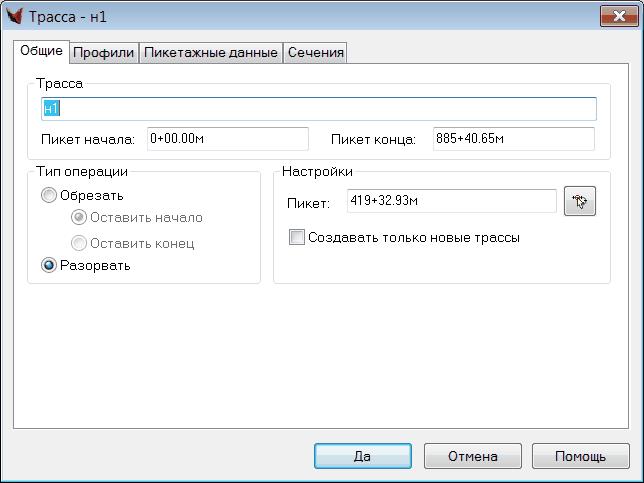

При вызове команды запрашивается точка на трассе, можно ввести пикет с клавиатуры. После выбора точки выводится диалог:
Диалог состоит из нескольких вкладок, на которых можно задать различные параметры обработки трассы.
На вкладке «Общие» выводятся название и пикетаж трассы, задается тип операции (обрезать трассу или разорвать и какую часть трассы оставить в случае обрезки), а также точка разрыва.
На вкладках «Профили», «Пикетажные данные» и «Сечения» можно выбрать соотв. объекты, которые будут обработаны вместе с трассой.
В случае, если трасса разрывается, то в исходной трассе остается начало, а «хвост» превращается в новую трассу, для которой выводится диалог создания трассы.
==
В планах – Операции макроредактирования, когда можно трассы разрывать, копировать, сопрягать, вырезать из трассы какой-либо произвольный кусок, а затем в нее вписывать другой заранее заготовленный кусок трассы. Обеспечивается вариантность проектирования, т. е. в проекте можно иметь целый ряд вариантов трасс.
