Таблица ограничений – таблица с разнородными данными, предназначенная для использования при работе алгоритма выправки трасс на этапе сегментации.
Обычно таблицы увязаны с категориями трасс. В продукт включены таблицы ограничений в зависимости от категории линии (I – IV категории, Особогрузонапряженная, Скоростная) со всеми нормами, взятыми из СТН-Ц-01-95.
Таблицы ограничений – это, фактически, установки выправки. Параметры (таблица ограничений), которые выбираются проектировщиком для управления алгоритмом выправки, могут быть сохранены и потом многократно применяться при решении задач на аналогичных участках проектируемого пути.
Некорректное заполнение таблицы ограничений приведет к отрицательному результату выправки.
Вызов таблицы выполняется при запуске расчета выправки и из диалогов выправки.

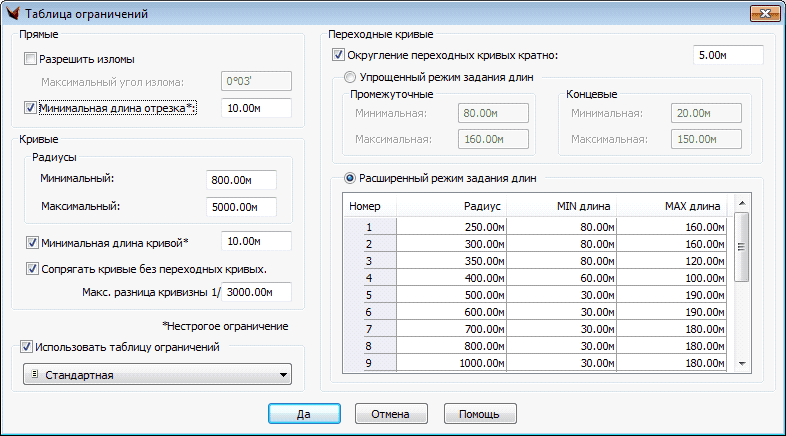

В таблице задаются:
• для прямых: разрешить ли изломы и в положительном случае максимальный угол излома. Если изломы разрешены, критерий сегментации существенно влияет на нахождение прямых трассы (иначе – он почти не влияет на прямые);
Кроме того, минимальная длина отрезка (не для всех случаев – нестрогое ограничение);
• для кривых:
Минимальные/максимальные радиусы кривых. Желательно указывать с некоторым запасом, что используется при нахождении базовых кривых,
Флаг разрешения/запрета сопряжения кривых разной кривизны встык, в т.ч. прямых с кривыми.
• для клотоид: Таблица соответствия длин клотоид. Обязательно должны быть указаны длины клотоид для всего диапазона радиусов!
В подтаблице – соответствие клотоид радиусам кривизны.
На строках можно щелкать правой кнопкой мыши: добавлять запись или удалять выбранные.
Задав минимальный и максимальный радиусы кривых, ОБЯЗАТЕЛЬНО нужно в Таблице зависимости длины клотоиды от радиуса указать для всех этих радиусов длины клотоид (иначе, например, две дуги просто не будут сопрягаться)!
Таблица ограничений хранится вместе с Формат файла (не привязано к проекту).
