Проверка нарушений вручную

Previous pageReturn to chapter overviewNext page

Нарушения в плане можно отображать сразу на чертеже в соответствии с Установками или использовать  для отображения функцию Проверить нарушения плана.

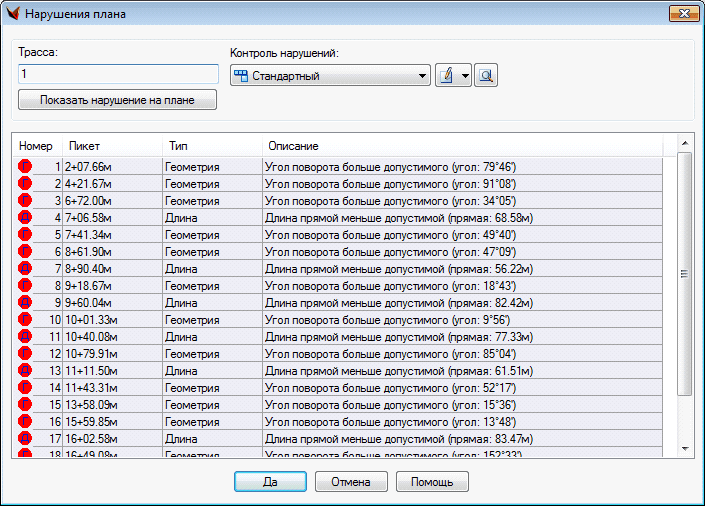

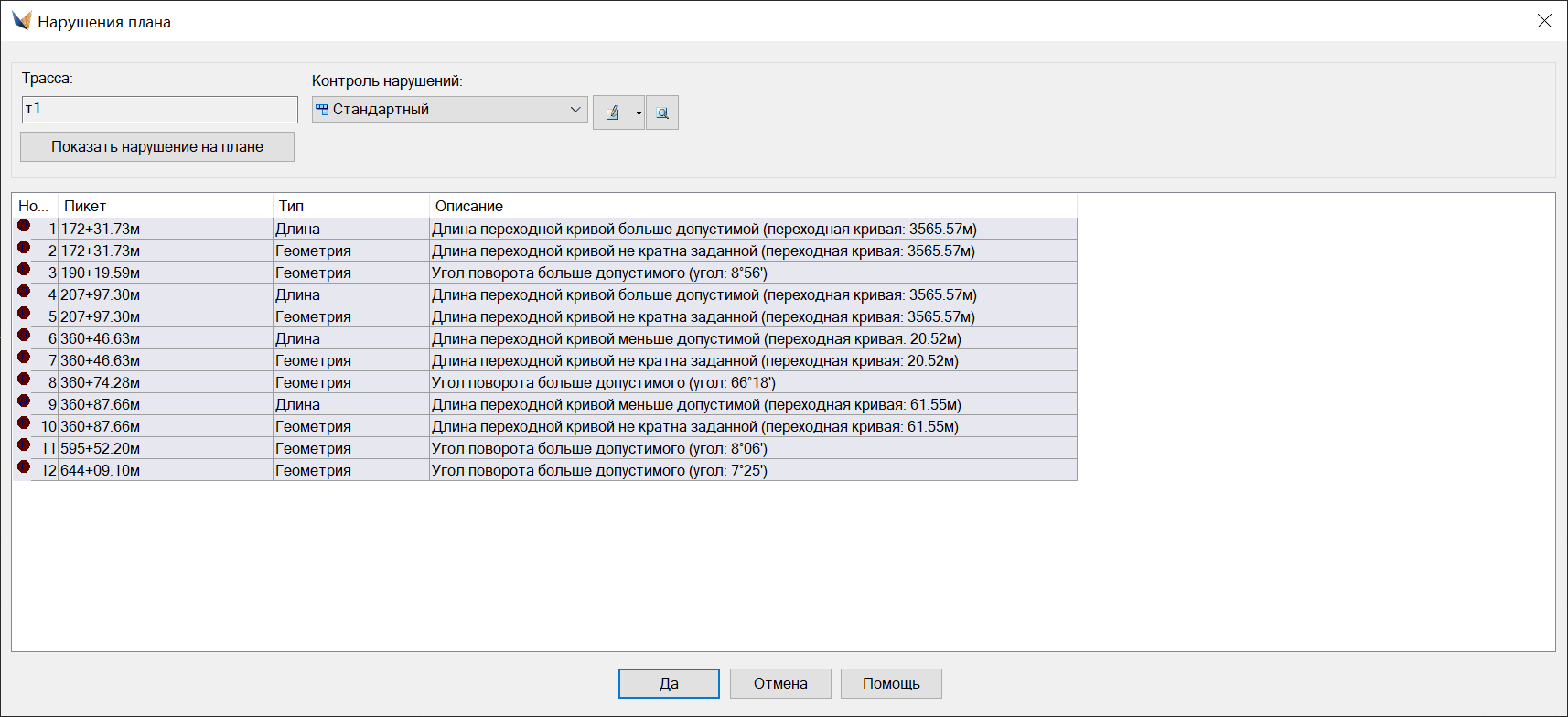

При инициировании функции запрашивается трасса, после указания которой автоматически выполняется проверка нарушений, и выводится сообщение о количестве обнаруженных нарушений. Список обнаруженных нарушений выводится в диалоговом окне Нарушения плана.

clip1825



В окне перечисляются пикеты, в которых найдены нарушения, тип нарушения и описание нарушения. Для каждого номера нарушения слева выводится пиктограмма нарушения.

Проверка осуществляется по заданному стилю Контроля нарушений. Стиль можно выбрать из уже имеющихся стилей или создать новый собственный стиль контроля. При использовании нового стиля получаются и новые списки обнаруженных нарушений.

По каждому выбранному из списка пикету можно Показать нарушение на плане. Нарушение обозначается красным перекрестьем.

По двойному щелчку на пикете также можно вывести нарушение на план.
