Стрелка – объект GeoniCS, геон. Максимально имеет 4 направления: первое – базовое (оно маркируется буквой А), следующие направления – B, C и для перекрестных стрелок – D.

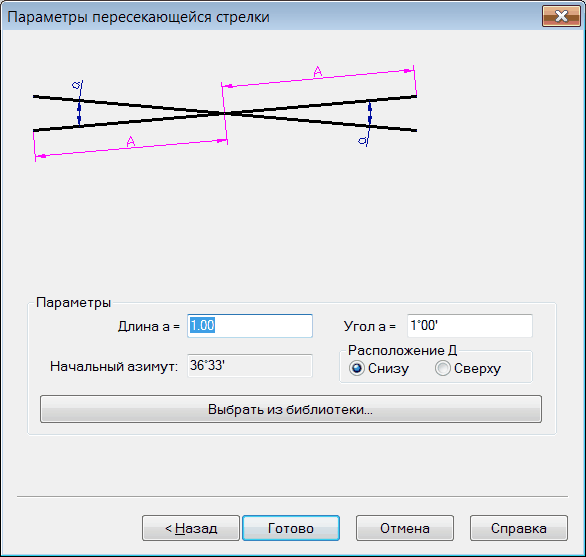

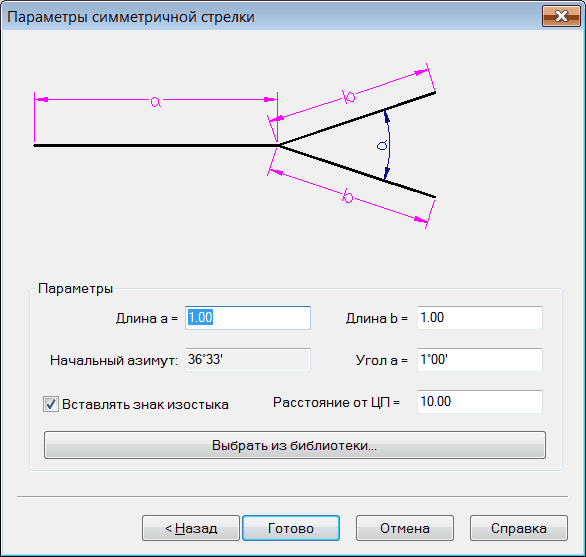

Реализованы все пять видов стрелок.

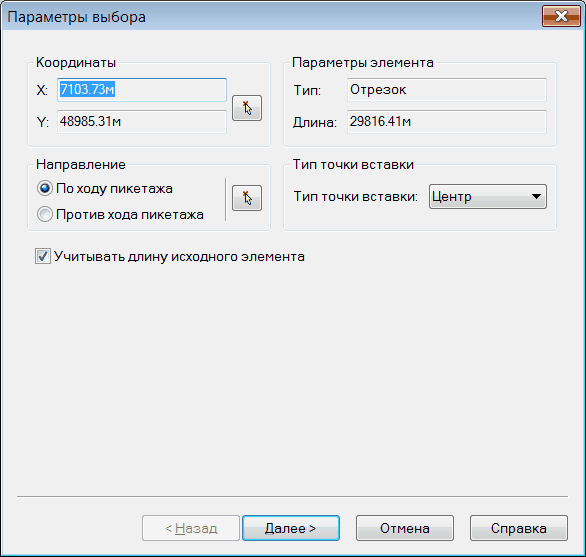

Запрашивается исходный объект. Это может быть отрезок, дуга, участок трассы (кроме переходных кривых). Далее на выбранном объекте нужно указать точку. После этого появляется диалог «Параметры выбора»:
В этом окне можно задать исходные данные для создания стрелки: точку вставки и ее, направление стрелки, а также флаг «Учитывать длину исходного элемента» – если эта опция включена, то команда не позволит создать стрелку длиннее, чем исходный элемент.
Для обыкновенной стрелки можно дополнительно включить отрисовку условного знака «Изолирующий стык», расстояние знака задается от центра перевода.

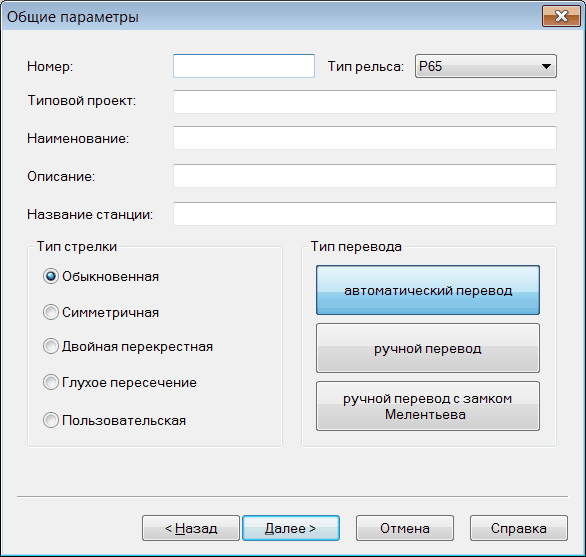

Выводится окно:

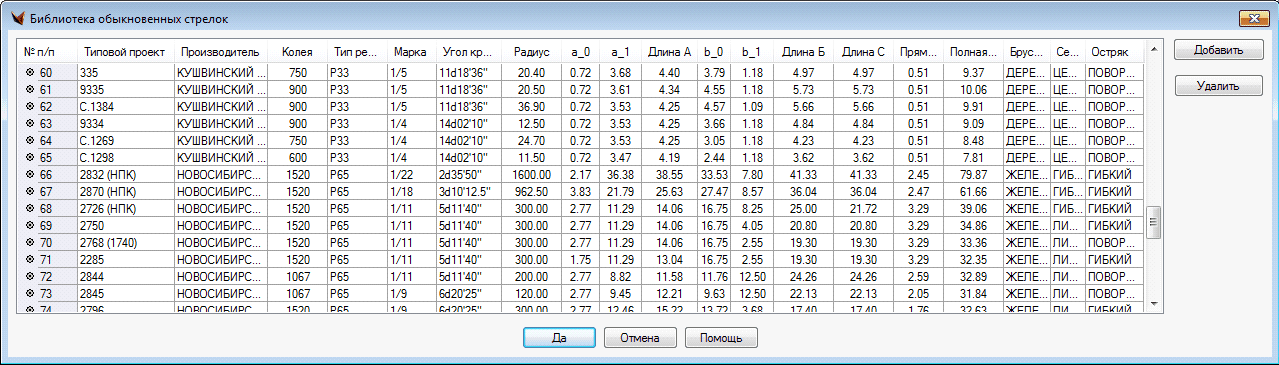

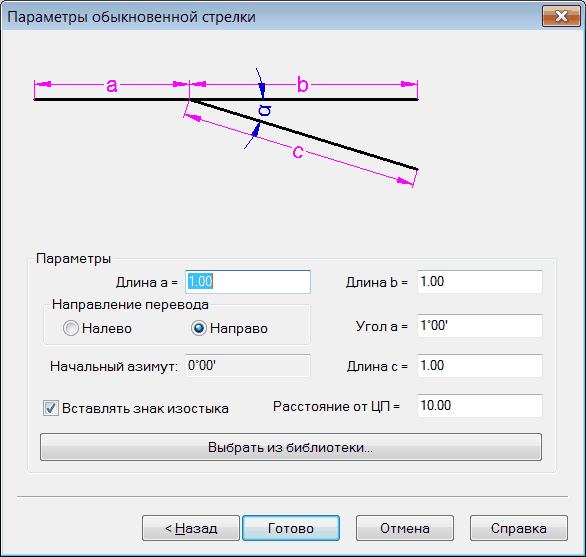

Для обыкновенной стрелки:

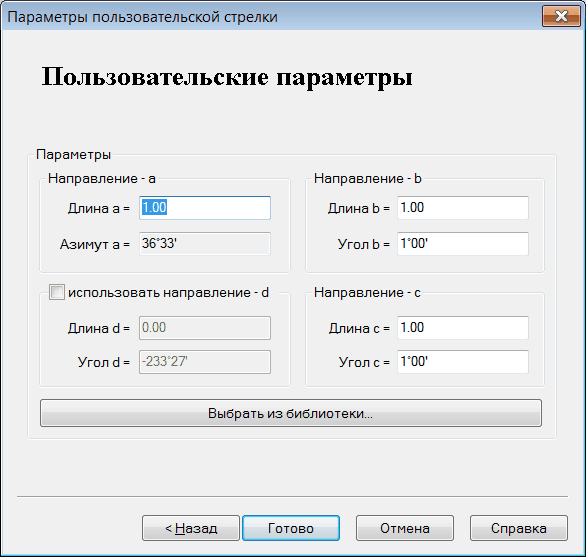

Для пользовательских стрелок:
Прямая разрывается всегда в середине, а точка вставки стрелки зависит от ее вида (середина или встык).
Дуги и трассы не разрываются.
У стрелки в центре есть привязка Узел (node), а на концах Конточка (Endpoint). Они применяются, в частности, для измерения расстояний по направлениям.
По стрелкам могут быть созданы пикетажные данные, которые далее можно вынести на профиль.
===
Параметры новой стрелки (риска остряка и ЦП, километровый знак, параметры текста номера и т.д.) берутся из установок геометрии.

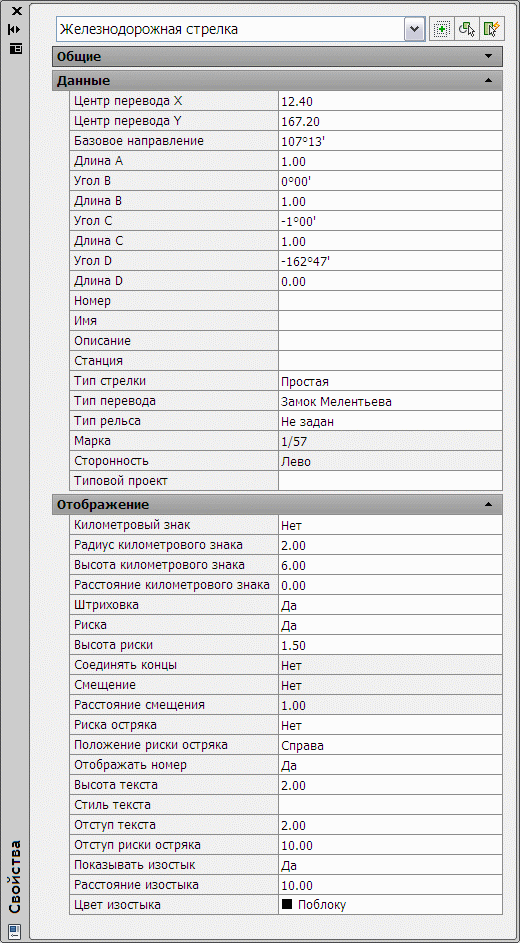

Впоследствии их можно изменить через стандартное окно свойств.
