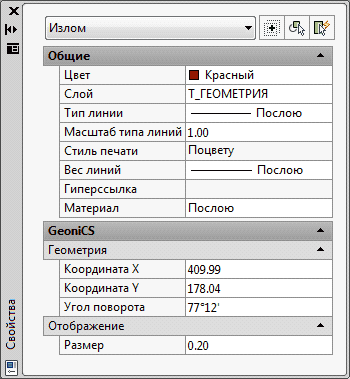

Излом – объект GeoniCS, геон. Ставится только между двумя прямыми. Используется в редакторе трасс. У него есть начальная и конечная касательные. Назначение – при проверке на совпадение касательных излом при любом угле дает совпадение касательных (корректность трассы). (Его можно рассматривать как дугу нулевой длины, сопрягающую эти два тангенса.)

Указывается прямая.

Далее -

·         или точка на данной прямой. Запрашивается направление, угол и вторую линию. Объект разрывается в точке, вторая линия разворачивается до указанного угла;

·         или другая прямая. Сразу измеряет угол в точке стыковки, предлагает его по умолчанию.

Формат угла: Градусы (ГГ.ММСС)

Введите угол <7°0’59.92”>:

Вставляется излом (красный кружок), и второй объект разворачивается до указанного угла.
