Редактирование ручками
|
<< Оглавление >> Редактирование ручками |

|
Трассу можно редактировать с использованием ручек. При выборе трассы на ней появляются несколько видов ручек, с помощью которых можно перемещать элементы трассы и изменять ее геометрию.

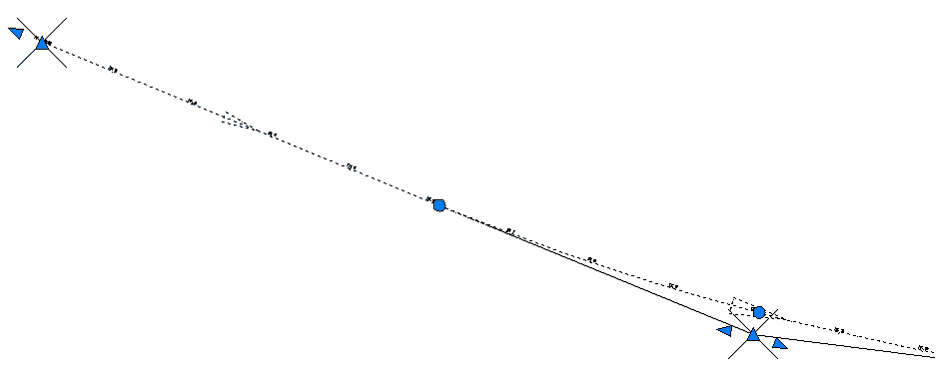

Треугольные ручки на краях трассы и в вершинах углов – позволяют переместить вершины трассы в новое положение. При этом пересчитывается геометрия трассы с сохранением условия совпадения касательных между кривыми, сохранением радиусов кривых и длин клотоид.

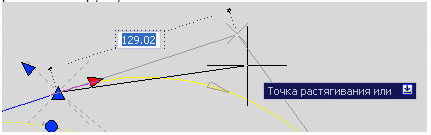

Ручки в вершинах, расположенные на продолжении тангенсов углов, позволяют перемещать вершину угла вдоль входного или выходного тангенса. При перемещении выводится динамическое расстояние. Таким способом можно задать нужное расстояние.

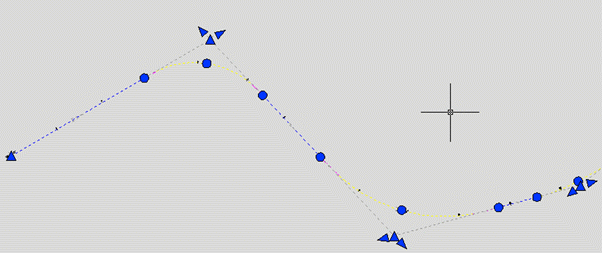

Круглые ручки располагаются на кривых, позволяя менять геометрию круговых и переходных кривых (клотоид). Ручки возникаю только в случаях:

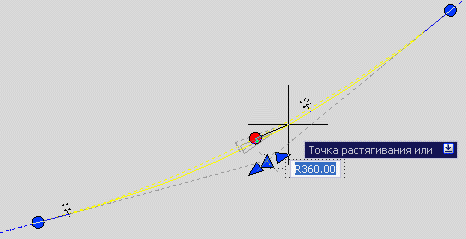

•сопряжения одной круговой кривой. С помощью этих ручек можно перевписать круговую кривую по точкам. Имеются три круглых ручки: две по краям и одна в середине. При выборе средней ручки появляется динамический размер и можно задать желаемый радиус круговой кривой.

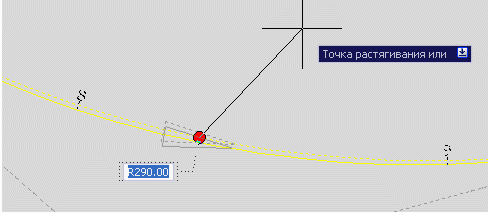

В динамическом размере при выборе средней ручки можно задать новый радиус круговой кривой, которая будет вписана в вершину угла с заданным радиусом. Шаг радиуса при вписывании настраивается в диалоге:
При отключенном флажке Параметры дискретизации значений можно задавать любой радиус.

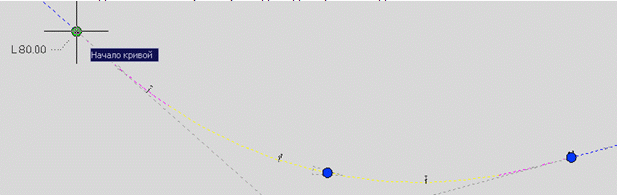

•либо круговой кривой с клотоидами. Тоже возникают три круглых ручки. С помощью крайних можно перевписать кривую по начальной или конечной точке, а также в динамическом размере задать длину текущей редактируемой клотоиды (у второй клотоиды длина остается прежней). Ручка по центру не изменяет положения кривой, но можно задать динамический радиус. Если указанное значение недопустимо, то кривая не пересчитывается.
•либо двумя клотоидами (без круговой).

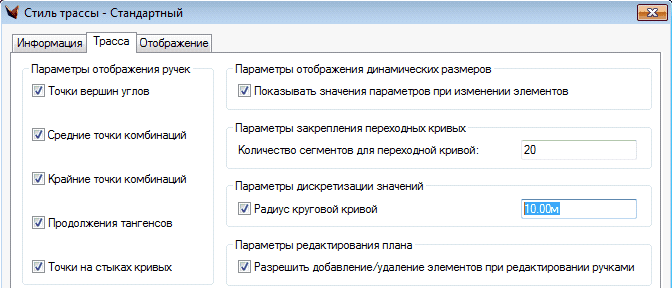

Параметры отображения ручек легко настроить в той же вкладка Трассы окна Стиль трассы.
Там же имеется флажок включения динамических размеров – Показывать значения параметров при изменении элементов.
Там же с помощью специального флажка можно управлять изменением/добавлением элементов при редактировании ручками.
Как в полилинии с помощью Shift можно захватывать несколько ручек.
Обратите внимание: если трасса состоит из сложной комбинации элементов, таких как составные кривые (в вершину угла вписаны несколько круговых кривых с разными радиусами или же одна переходная кривая, сопрягающая два тангенса), то для подобных ситуаций редактирование пока невозможно и, соответственно, ручки не выводятся.
При редактирование трассы ее оформление динамически изменяется.
Ручки на концах трассы позволяют менять длину крайних элементов по аналогии с ручками продолжения тангенсов.
