Работа на платформе nanoCAD 25, AutoCAD 2019-2024, ZWCAD 2025 и ранее (мультиплатформенность). Общая часть Семантика – представляет собой Реестр семантических свойств, единый и единственный для всех объектов данного чертежа - глобальный (в отличие от Объектных данных). По каждому семантическому свойству известно, к каким классам объектов оно приписано. Это позволяет получать ведомости по множеству объектов, использующих это свойство. Для объектов Топоплана и Терплана для каждого класса объектов опредеден приписываемый ему набор семантических свойств. Семантические показатели можно использовать в Подписях, в т.ч. в Выражениях для подписей; в Ведомостях, в т. ч. в Выражениях для ведомостей; в Пересечениях трасс. Подписи – это либо подобъект в составе сложных геонов, и при выделении геона их никак выделить невозможно. Они не могут быть разъединены с использующим их объектом; либо отдельный геон, связанный с исходным геоном и создаваемый вручную. Подписи управляются стилями подписей. Для редактирования существующего стиля или установки нового стиля подписи используется Компоновщик стилей подписей. В Проводнике чертежа на вкладке Установки геоны Профили и Окна профиля содержат свои собственные уникальные стили подписей. Задавая стиль подписи, Вы определяете параметры подписи и устанавливаете отношения с использующим ее объектом. Хотя каждый объект имеет уникальные требования и стандарты относительно подписей, можно изменить определенные свойства в стилях подписи, чтобы модифицировать отображение и поведение. Вот почему, до некоторой степени, подписи можно рассматривать, как независимые элементы, которые Вы можете создавать, изменять и управлять ими в чертеже. При создании объектов в чертеже они автоматически подписываются, используя заданные стили подписи. Однако, после того как чертеж создан, можно еще вручную добавить подписи. Ведомости. Имеется возможность создавать различные ведомости. Общие ведомости: Точечные объекты, Линейные объекты, Площадные объекты, Объекты чертежа,Суммарная ведомость по слоям, Обобщенная (сводная, построчная) ведомость Линейный объект: Сегменты объекта, Точки на объекте РЕЛЬЕФ: Ведомости по геоточкам ГЕНПЛАН: Ведомости по опорным точкам, Тротуары, дорожки, площадки, Ведомость озеленения, Ведомость МАФ ТРАССЫ: Разбивочная ведомость, Ведомость углов поворота трассы, Элементы плана, Объекты вдоль трассы, Ведомость виража ПРОФИЛЬ: Ведомость отметок, Ведомость элементов профиля, Ведомость пикетажных данных. Отдельно выделим Ведомости подсчета объема материалов: Суммарная по материалам, Детальная по объектам. Для всех ведомостей можно использовать Фильтры ведомостей.
Утилиты (конвертация, слои, растры, отрисовка, редактирование, конструирование) – это функции общего назначения, отсутствующие в платформе. Экспорт в формат IFC таких объектов, как поверхности (в т. ч. с статистикой и дополнительной информацией), Сети. Есть возможность экспорта в IFC Семантики и Объектных данных. При этом можно указать, какие именно показатели подлежат экспорту. Первый из модулей программного комплекса, его ядро — ТОПОПЛАН — предназначен для создания топографических планов, карт и планшетов масштаба от 1:500 до 1:5000. Модуль включает в себя полную библиотеку топографических условных знаков (точечные, линейные, полосные, площадные), а также средства их отрисовки, редактирования и замены. Можно выделить три основных источника данных, на основе которых в модуле ТОПОПЛАН создаются топографические карты и модели рельефа: 1.архивные картматериалы на твердом носителе; 2.данные полевых топографо-геодезических наблюдений, которые можно импортировать из RGD-файла (обменный формат программы RGS) или из текстового файла ведомости координат и отметок; 3.топологические данные различных ГИС, представляющие описание точечных, линейных и площадных объектов, которые можно импортировать через DXF-файл.

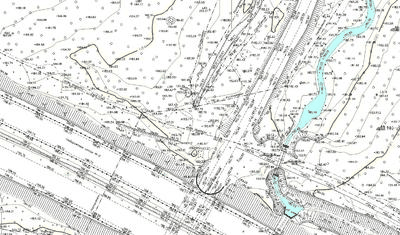

![]() Топографический план - Ситуация - картированная модель ситуации Выбор необходимого топознака можно осуществить несколькими способами: через топографический классификатор, через алфавитный указатель, а также через вызываемые тематические панели инструментов.
![]() Условные знаки: точечные, линейные, площадные Имеется возможность модифицировать логику (правила) отрисовки тополиний и площадных знаков с помощью Конструктора топознаков. Ситуация (история) ––––––– В модуле «ТОПОПЛАН» выделяют раздел Рельеф - модель рельефа, задачи. Этот раздел предназначен для ведения базы точек съемки проекта и создания трехмерных моделей рельефа или других поверхностей, их отображения и анализа. Все точки съемки (импортированные из файла или созданные при оцифровке) попадают в базу данных проекта, где их можно просматривать, редактировать, объединять в группы; точки из базы можно вставлять в чертеж или экспортировать в текстовый файл. Также геоточки можно использовать как выходную информацию для расстановки их в характерных местах по поверхности или трассе с автоматической интерполяций отметок. В геоточках имеется Отображение дополнительных полей кодов, возможность их редактирования. У геоточек есть Шаблоны. Рельеф.Геоточки (история) Трехмерная модель рельефа обычно строится с использованием примитивов, полученных на этапе создания топоплана. Могут использоваться и другие источники информации, такие как текстовые файлы, полученные из программ RGS и CREDO, а также ранее созданные чертежи DWG, включающие 3D полилинии и 3D грани, горизонтали (отрисованные или полученные при векторизации средствами программ RasterDesk и Spotlight), точки с отметкой по Z, блоки с атрибутами и т. д. Помимо точек с отметками, при построении модели используется неограниченное количество структурных линий (3D-полилиний), горизонталей (двумерных полилиний с отметками), линий подпорных стенок, линий внешних и внутренних границ модели: это обеспечивает корректность формируемой модели. GeoniCS может создавать и 3D-полилинии с дугами. Проконтролировать правильность построения модели можно с помощью ее трехмерной визуализации или при просмотре сечений по произвольной линии. Средства редактирования и отображения модели рельефа предоставляют ряд уникальных возможностей: •автоматическая генерация виртуальных горизонталей при операциях редактирования модели (переброс ребер, изменение отметки и перемещение узла, вставка и удаление точек и граней) позволяет оперативно контролировать правильность внесенных изменений; •локальная реструктуризация построенной поверхности с помощью структурных линий различных типов делает триангуляцию управляемой: возможна «проводка» структурных линий по уже построенной триангуляции, что очень удобно при моделировании техногенных элементов рельефа; •построение горизонталей различной степени сглаженности, простановка на них надписей и бергштрихов; •построение сечений поверхности по произвольным линиям; •средства анализа полученной поверхности в виде раскраски ее согласно легенде и проставлению линий уклонов.

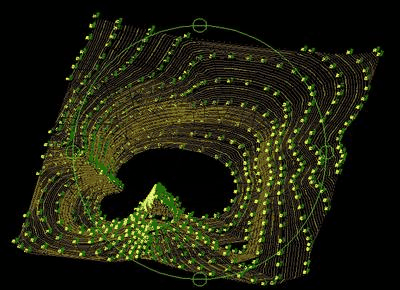

Также Поверхность можно отрисовать Сетью, которую средствами платформы можно преобразовать в 3D-тело. (Отрисовка полигранной сетью). Результатом работы модуля ТОПОПЛАН являются картированные цифровые модели местности, которые могут использоваться и в топографии, и в ГИС, и при проектировании. ![]() 3D визуализация модели рельефа Рельеф.Поверхности (история) ГЕНПЛАН (горизонтальная, вертикальная, благоустройство) Модуль «ГЕНПЛАН» состоит из нескольких функциональных разделов, каждый из которых соответствует строго определенным задачам проектирования генеральных планов (горизонтальная планировка, вертикальная планировка и благоустройство). Разбивочный план (Горизонтальная планировка) Функции этого раздела позволяют быстро отрисовать строительную или геодезическую сетку, улично-дорожную сеть, нанести на генплан здания и сооружения, площадки и пешеходные дорожки, проставить необходимые координаты и размеры. Все функции высокоинтеллектуальны и соответствуют требованиям действующих нормативных документов. Экспликации зданий, ведомости дорожек и площадок формируются автоматически. Ведомость Экспликация зданий и сооружений: стиль линейной ведомости; для геона "Здание" автоматически присваивается набор объектных данных. Горизонтальная планировка Горизонтальная (история) Организация рельефа (Вертикальная планировка и Картограмма (план) земляных масс) Функции этого раздела позволяют расставить опорные точки планировки на осях проездов, внутри кварталов и в углах отмостки, а также в других характерных точках проектируемой площадки. По опорным точкам производится простановка стрелок уклоноуказателей с автоматическим пересчетом значений. Понятный инженеру интерфейс позволяет легко и наглядно производить моделирование будущего «красного» (проектного) рельефа, редактируя получившуюся «опорную сеть». При редактировании этой сети программа автоматически пересчитывает все связанные с редактируемой точкой отметки и уклоноуказатели. Модуль ГЕНПЛАН предусматривает гибкое сочетание метода опорных точек и метода «красных» горизонталей при построении проектного рельефа: модель может быть построена как по опорным точкам и структурным линиям, так и по опорным горизонталям.
Одной из важны возможностей является построение проектных откосов по различным критериям: •выход откоса на существующую поверхность; •выход на заданную относительную или абсолютную отметку; •выход на заданное расстояние.
![]() Программа безошибочно, с заданной точностью производит расчет картограммы земляных масс и оформляет чертеж по принятой в РФ форме. Расчет может быть выполнен двумя методами: •метод «ручного» расчета делается четко по отметкам в вершинах фигур и позволяет произвести ручную проверку полученных значений. Этот метод не будет учитывать детали рельефа внутри фигур. •метод «по призмам» производит абсолютно точный расчет объемов как по всей поверхности, так и в заданных контурах с учетом деталей рельефа. Также есть функционал получения т. н. «сводной поверхности», отметками в которой являются «рабочие отметки» картограммы.

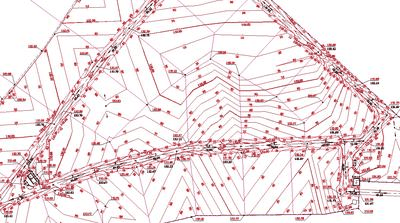

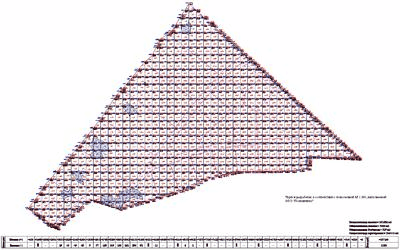

![]() Картограмма Вертикальная (история) Функции этого раздела позволяют «озеленить» и «благоустроить» проектируемую площадку: «посадить» деревья и кустарники, разместить малые архитектурные формы. В программе имеются функции отрисовки одиночной, аллейной, площадной посадки деревьев и кустарников, различных малых архитектурных форм в соответствии с принятыми стандартными обозначениями на генеральных планах. В то же время эти объекты являются трехмерными, что позволяет проводить визуальный анализ принятых решений и обеспечивает полноценную трехмерную визуализацию проектируемой площадки. Кроме того, в программе предусмотрены такие функции, как моделирование роста деревьев и кустарников, автоматическое «поднятие» на трехмерный рельеф деревьев, кустарников, любых малых архитектурных форм, урн, скамеек, столиков и т. д. Ведомости элементов озеленения и малых архитектурных форм формируются автоматически и вставляются в чертеж.

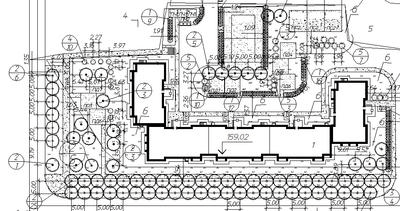

![]() Благоустройство и озеленение Благоустройство (история) СЕТИ (план, профиль, объемы, деталировка, спецификация) Функции этого модуля позволяют автоматизировать работы по выполнению трассировки в плане инженерных коммуникаций. Средства создания сводного плана инженерных сетей обеспечивают возможность с минимальными затратами времени и ресурсов выполнить разводку и совмещение инженерных сетей на проектируемой площадке, надписать их, быстро проставить все необходимые координаты и размеры. Имеется функционал, позволяющий автоматически прокладывать участок профиля сети или весь профиль с учетом соблюдения параметров (минимальное и максимальное допустимое заглубление, минимальный уклон). В полученном профиле не будет нарушений в профиле до пересекаемых коммуникаций, выхода на поверхность и будут соблюдены все заданные параметры. Программа имеет встроенные средства контроля нормативных расстояний между инженерными сетями, таблица нормативных расстояний может редактироваться и дополняться. Модуль позволяет проектировать внешние инженерные сети и оформлять необходимые выходные документы. Кроме того, можно дигитализировать существующие сети и создать их трехмерную модель. Главная особенность модуля СЕТИ заключается в представлении линейной коммуникации в виде специального трехмерного объекта (геона), имеющего соответствующий вид и поведение. Возможно использование данных о существующем и проектном рельефе, топознаках существующих сетей. В зависимости от типа сети ее создание осуществляется по уклону либо на заданной глубине от проектной поверхности. Различные режимы трассировки сети (замена, накладка на объекты, прокладка на заданном расстоянии от объекта с учетом нормативных расстояний), а также удобный Редактор профиля делают процесс создания сети быстрым и простым. По существующим сетям автоматически строятся продольные профили и таблицы колодцев. На всех этапах проектирования возможно редактирование параметров и объектов. Из параметров сети можно редактировать: •параметры вершин; •параметры труб; •пересекаемые коммуникации; •футляры. Предусмотрена возможность редактирования профиля (операции поднятия участка, пересчета по заданным отметкам, уклону). В таблицах колодцев можно редактировать структуры колодца. Осуществляются редактирование деталировки колодцев водопровода и таблицы спецификации оборудования, выбор значений параметров из базы нормативно-справочной информации, автоматический и ручной сбор точек пересечения, расстановка и редактирование футляров. Дополнительные возможности: •экспорт свойств сети в MS Excel и IFC; •проверка нормативных расстояний в плане; •расчет объемов земляных масс (траншей и котлованов).

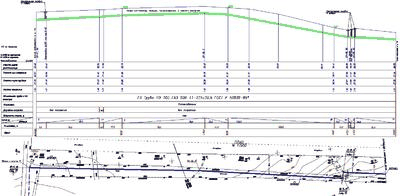

Имеется возможность подключения к сетям семантики и объектных данных. ![]() Профиль сети Поддержка семантики (настраивается пользователем) при сборе точек Пересекаемых сетей. СЕТИ (история) ТРАССЫ (геометрия, план, профиль) Модуль ТРАССЫ является ядром, на основе которого создается система проектирования конкретных видов линейно-протяженных объектов. Модуль состоит из трех разделов: •Геометрия - создание геометрических элементов; •План - работа с планом (трассами, горизонтальными осями); •Профиль - продольный профиль. Раздел «Геометрические элементы» позволяет создавать специальные геометрические объекты: тангенсы, дуги, клотоиды (спирали), а также некоторые специальные объекты (например, для трасс железных дорог — излом, стрелка). Возможно редактировать элементы, восстанавливать тангенсы и т.д. В разделе «План» предусмотрены функции отрисовки оси трассы в плане. Трасса — это специальный объект, состоящий из геометрических элементов, созданных в разделе «Геометрические элементы». Трассы хранятся в проекте и при необходимости отображаются в чертеже. Обеспечена поддержка рубленых (резаных) пикетов. Предусмотрены функции редактирования: трассы можно обрезать, разрывать, копировать и ?удалять. Существует возможность редактирования с блокировками, позволяющая заблокировать те или иные характеристики определенного набора элементов, что влияет на поведение трассы при редактировании. Реализованы функции ввода и мониторинга контурных ограничений при редактировании трасс, существует возможность подключения к трассе таблицы ограничений. В процессе редактирования трассы динамически изменяется ее оформление.

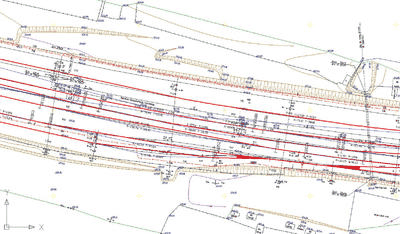

![]() План трассы В разделе «Профиль» собраны базовые операции проектирования и редактирования профиля. Средствами этого раздела выполняются ввод и мониторинг ограничений, оформление профиля. Программа основана на реализации собственных объектов: профиль и окно профиля. Возможны различные режимы создания профиля: отрисовка вручную, ввод из текстового файла, создание по 3D-полилинии, из отрисованных отрезков или полилинии, создание по поверхности, по трассе. Имеются мощные инструменты редактирования Профиля: табличный редактор, редактор элементов, редактор пикетажных данных — семантики различных типов, привязанной к пикетам или диапазонам пикетов. Программа поддерживает свойства и стили профиля, свойства и стили окна профиля, стили подписей профиля и окна профиля. Стили профиля используются для управления двумерным и трехмерным изображением профиля, а стили окна профиля — для управления как форматом графического отображения профиля, так и его заголовком и подписями координатных осей. Стили подписей — мощный механизм управления видом и поведением подписей. Стили отображения пикетажных данных позволяют самыми различными способами отображать пикетажные данные в полосках. Доступ к стилям всех объектов и самим объектам (профилям, окнам профилей) обеспечивается через Проводник чертежа (закладки Установки и Геоны). Для профилей и окон профиля можно использовать несколько типов подписей. Система поддерживает подписи профиля, подписи окна профиля (в том числе возможность ручного подписывания пересекающих коммуникаций). Программа позволяет вручную добавлять подписи к отдельным точкам на линии профиля или в других местах сетки. Подписывают или пикет и отметку точки, или выбранные данные относительно двух точек, такие как разность высот (рабочая отметка) и расстояние между ними. К служебным функциям относятся экспорт данных профиля, создание 3D-модели трассы, рисование по профилю с помощью прозрачных команд, измерения по окну профиля. Программа обеспечивает оформление длинных профилей (с помощью сбросов). На основе построенной модели трассы можно создать различные выходные ведомости: ведомость вершин углов, разбивочную ведомость, ведомость отметок по профилю и т. д. ТРАССЫ (история) СЕЧЕНИЯ (черные, красные, коридоры) Этот модуль является приложением к модулю ТРАССЫ. Он предназначен для создания существующих поперечных профилей на основании осевой линии и цифровой модели рельефа, подготовленных в модулях ТОПОПЛАН и ТРАССЫ. При создании линий сечений пользователю предоставляется возможность создавать их различными способами: по пикету на плане или продольном профиле, по пользовательским точкам, по полилинии, по диапазону пикетов. После создания линий сечений создаются поперечные профили, которые можно оформить в чертеже с помощью стилей. Все стили можно редактировать и сохранять в наборы и шаблоны для дальнейшего применения в работе. Этот подход, который служит для настройки установок GeoniCS под стандарты организации или специфические задачи, просматривается во всей программе и повышает уровень автоматизации оформления выходной документации согласно преднастроенным стилям и шаблонам.

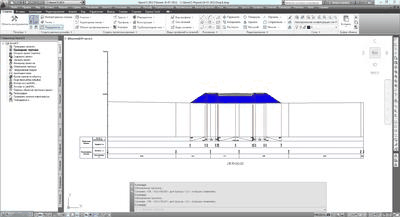

![]() Поперечник - # Красные сечения и коридоры (в разработке) Также в этом модуле присутствует функционал по созданию проектных поперечных профилей, который находится на стадии тестирования и поставляется бесплатно в рамках «как есть». Он включает в себя следующие возможности: По «черным» поперечным профилям проектируются очертания дороги посредством специального шаблона — конструкции. Этот шаблон может быть статическим и отрисовываться с заданными параметрами, а может быть и динамическим благодаря специальным элементам, которые могут учитывать заданные целевые объекты в плане и профиле. В итоге поперечники выстраиваются с учетом различных целевых объектов. В программу заложена пополняемая библиотека элементов конструкций, которая позволяет создавать различные шаблоны с постоянными и переменными параметрами. После создания наиболее сложных и часто используемых конструкций их можно сохранить в библиотеке и применять в новых проектах.

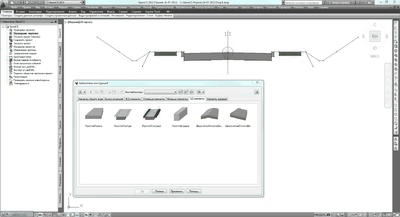

![]() Библиотека элементов поперечного сечения В программе имеется возможность на основании проектного очертания определить объемы земляных работ и материалов. Для этого используются поверхности и специальные фигуры, прописанные в элементах конструкций.

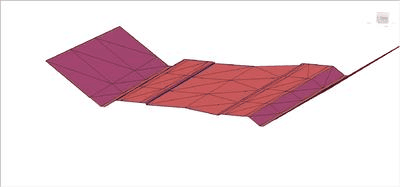

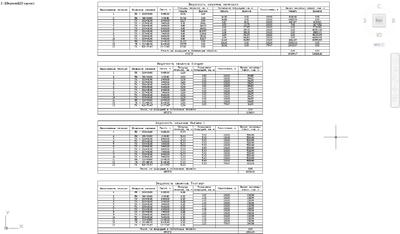

![]() Ведомости объемов На выходе модуль СЕЧЕНИЯ позволяет оформить не только плоские чертежи для печати, но и цифровую модель проектной поверхности. Эту поверхность можно использовать для других задач в смежных отделах или передать в специальные программы для визуализации. ![]() Трехмерная визуализация модели поперечного сечения СЕЧЕНИЯ (история) Модуль предназначен для автоматизации процесса подготовки графических отчетных документов инженерно-геологических изысканий (инженерно-геологические разрезы и колонки). Интеграция с Excel позволяет быстро и удобно вводить исходные данные, а также формировать отчетные документы в формате XLS. Использование AutoCAD в качестве платформы значительно упрощает процесс редактирования графики в модуле ГЕОМОДЕЛЬ, а использование формата DWG — хранение и передачу данных. В модуле ГЕОМОДЕЛЬ создается объект Площадка, который хранит в себе все данные по выработке, ИГЭ, линии разрезов, данные о водоносных горизонтах и общие сведения. Инженерно-геологические разрезы строятся автоматически с возможностью дальнейшего редактирования с помощью Редактора разреза. Оформление разреза и вид подписей настраиваются с помощью стилей отображения. Инженерно-геологические колонки строятся автоматически, предусмотрена возможность настройки различных шаблонов оформления. Наличие классификаторов грунтов и классификатора геоиндексов позволяет задавать любое количество разновидностей грунтов и геоиндексов. Модуль также позволяет наносить геологический разрез на продольный и поперечный профили трассы. ГЕОМОДЕЛЬ (история)
|

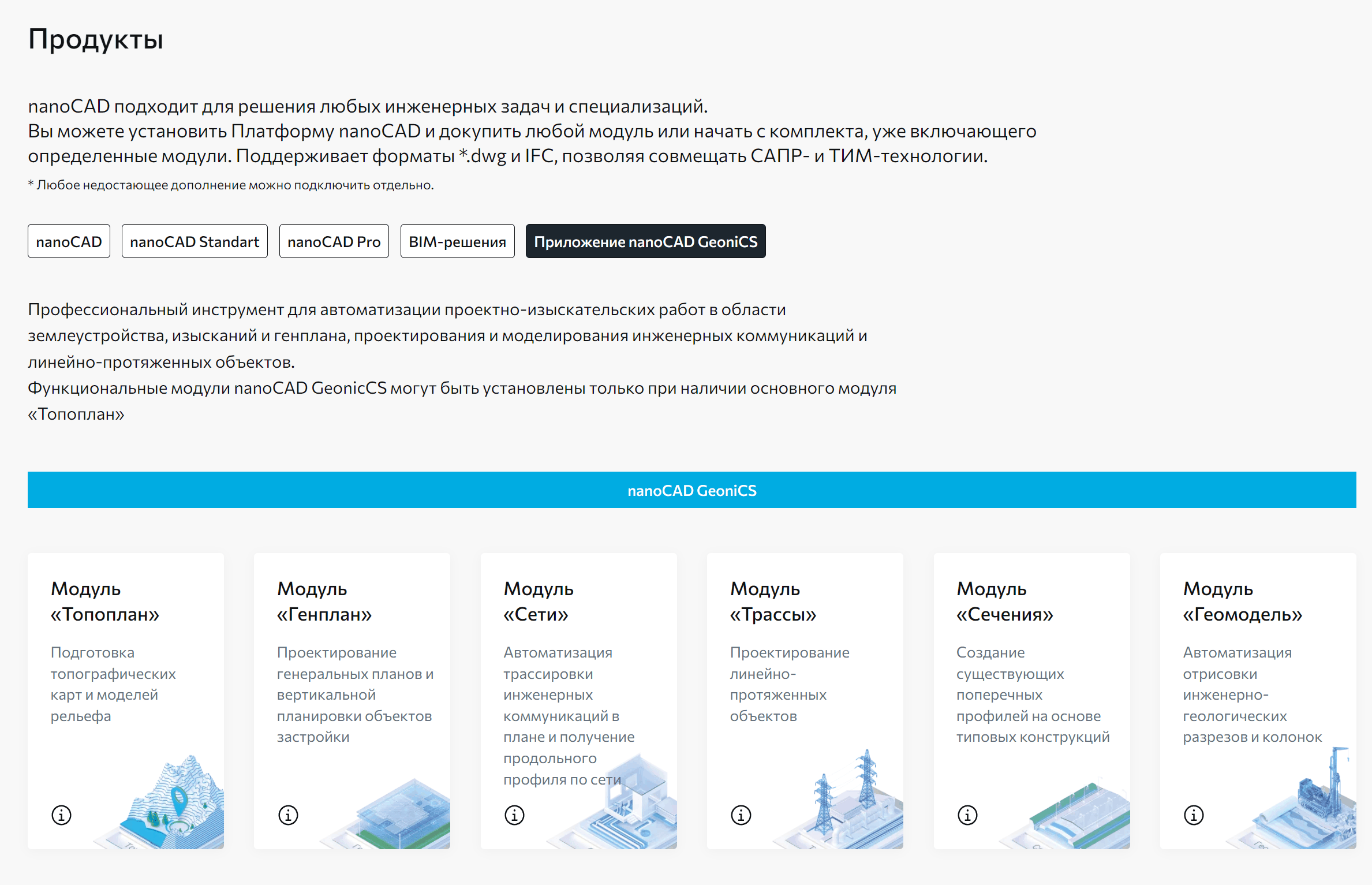

1. Инженерно-геодезические изыскания ТОПОПЛАН - ядро. 2. Линейные изыскания ТОПОПЛАН -ядро ТРАССЫ – функционал построения черных трасс и профилей. СЕЧЕНИЯ – функционал построения черных сечений (при наличии ТРАСС). ГЕОМОДЕЛЬ – при необходимости выносить на профиль данные геологического разреза. 3. Инженерно-геологические изыскания ТОПОПЛАН - ядро. ГЕОМОДЕЛЬ – в полном объеме. 4. Проектирования генплана ТОПОПЛАН - ядро. ГЕНПЛАН ТРАССЫ – при необходимости локального проектирования линейных объектов. СЕЧЕНИЯ – при необходимости локального проектирования линейных объектов (при наличии ТРАСС). ГЕОМОДЕЛЬ – при необходимости выносить на профиль данные геологического разреза. 5. Проектирования инженерных сетей ТОПОПЛАН – ядро. СЕТИ ГЕОМОДЕЛЬ – при необходимости выносить на профиль данные геологического разреза. 6. Проектирование линейных сооружений ТОПОПЛАН ТРАССЫ СЕЧЕНИЯ (при наличии ТРАСС) ГЕНПЛАН – при необходимости проектирования локальных генпланов. СЕТИ – при необходимости проектирования локальных участков инженерных сетей. ГЕОМОДЕЛЬ – при необходимости выносить на профиль данные геологического разреза.
https://www.youtube.com/watch?v=adSoB6Xm0U0 https://www.youtube.com/watch?v=A0ELh0KhOY4 https://www.youtube.com/watch?v=DZYXqAqGyWs |
Сайт: Инсталляции, документация и фильмы – https://geonics.ru (https://geonika.ru) E-mail: geonics@nanocad.ru Документация на сайте в форматах exe, epub, pdf, docx. Главный формат – exe (ewriter, ebk), размер около 167 Мб. Оглавление и текст. Координация оглавления при переходе по ссылкам: темы раскрываются до нужной ссылки, при необходимости оглавление смещается. В каждой теме есть глобальный список около 40 ссылок. Документация полностью соответствует сайту (и наоборот). Ссылки на фильмы. Открытие нужной темы: ebk.exe GeoniCS.exe index.html?new_25.htm

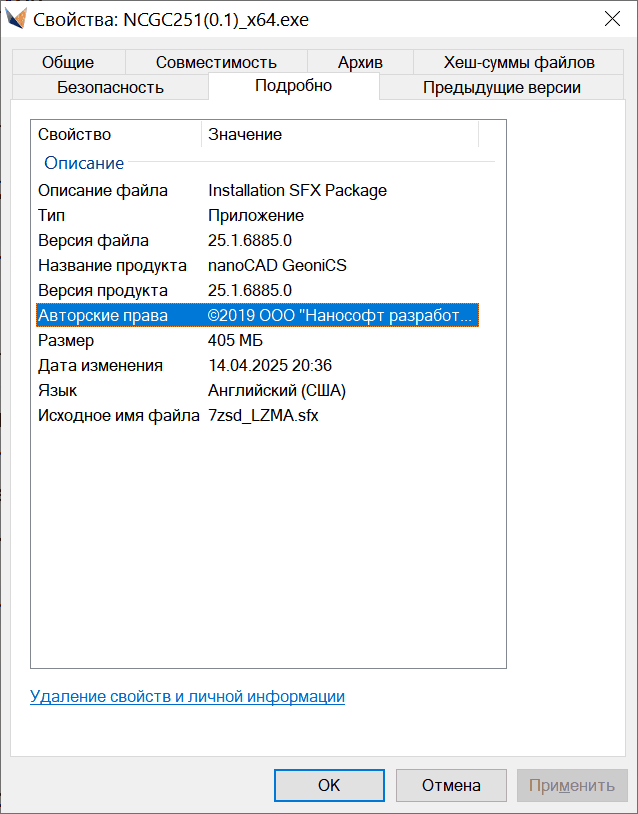

Здесь находятся новые, официально не выпущенные бета-ревизии (патчи), которые можно скачать, установить и использовать (в т. ч. тестировать). Их наличие видно в "О программе". Лицензия и код активации – те же.

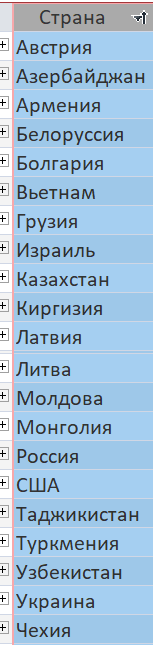

Здесь работает GeoniCS (для nanoCAD, AutoCAD, ZWCAD) (городов 605 компаний 3786) ![]()
![]()
|

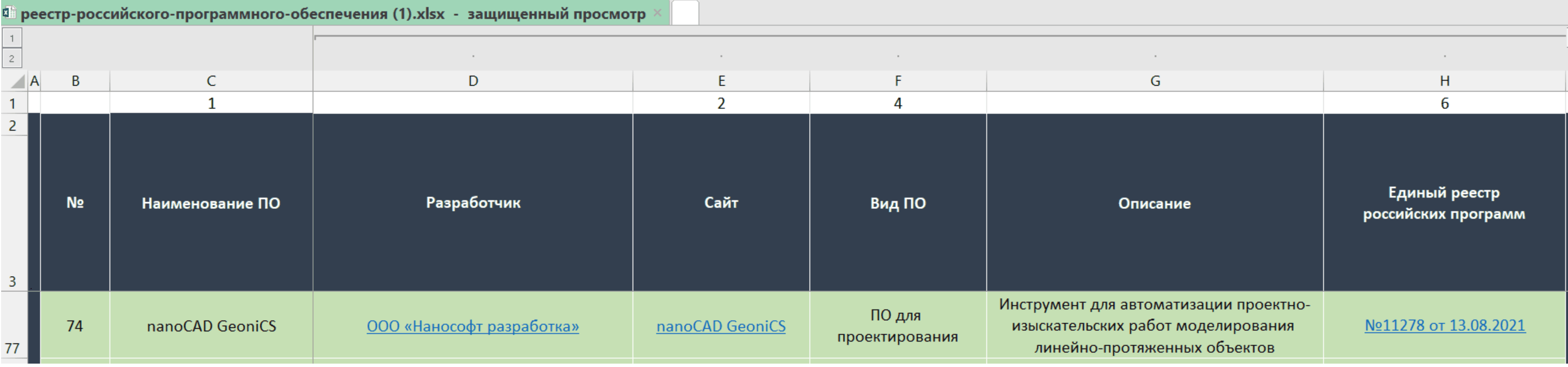

Программный продукт nanoCAD GeoniCS включен за №11278 в Единый реестр российских программ для ЭВМ и БД в информационно-телекоммуникационной сети Интернет. ![]()
![]() ![]()
|
