Позволяет редактировать профиль сети.

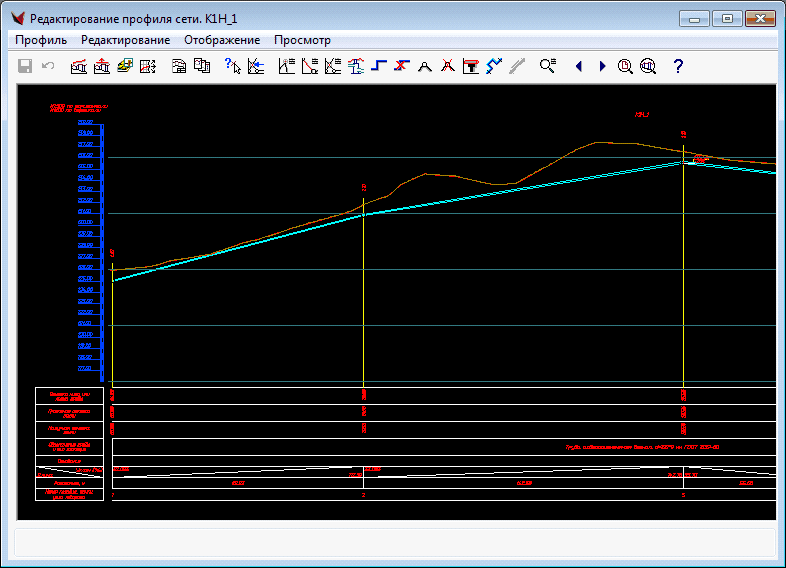

В окне отображаются: профиль, точки пересечения, если включена – линия промерзания земли, внизу – подвал (оформление) профиля (отметки вершин, отметки черной и красной поверхностей, длина и уклон участков, расстояние от начала сети и т.д.)

Отображает пересечки с другими сетями, нарушения нормативных расстояний на профиле. Обладает различными командами редактирования.

Есть возможность отменить ненужные изменения профиля по отдельным командам.



Ось X по нулевой отметке проведена, поэтому отклонение от нее = отметке точки.

Первая точка профиля имеет координату 0 по X, т. е. лежит на оси Y.

Отклонение от этой оси = суммарной длине участков от начала до нужной точки.



О точности вычислений:



1. Расчет ведется с исходными данными. Округляется только результат.

К примеру, просто в Автокаде построить полилинию из 2 участков с длинами 16.343 и 9.273. Если посмотреть потом общую длину этой полилинии в свойствах Автокада с округлением до 2 знаков, то получим 25.62 (а не 25.61).



2. В профиле вообще нет пошагового вычисления длин, отметок и т.д. Всё берется из существующей сети и выводится результат с округлением до нужного знака.

Если нужно, чтоб совпадали результаты вычислений, есть лишь одно решение: задавать исходные данные с нужной точностью, например, до 2 знаков.



См. История разработки: Профиль
