ТРАССЫ (геометрия, план, профиль) > Профиль > Создание

Профиль может быть построен (т. е. данные по нему могут быть получены):

Подготовка данных для профилей

Создать вручную (разбивкой элементов)

Проектирование вертикальных кривых

Создание профиля по элементам

Создание профиля по плану трассы

Создать по поверхности

Обновить по поверхности

Создать по 3D полилинии

Создать по текстовому файлу

Наложенный профиль

Создать смещенный профиль

Задать по примитивам

~Табличный ввод профиля по уклону и расстоянию

Вставить профиль в чертеж

Шкала высот

Создание элементов профиля

Установки геометрии

Способы создания прямой

Способы создания дуги

Создание парабол

Прочие операции

Свойства элементов профиля

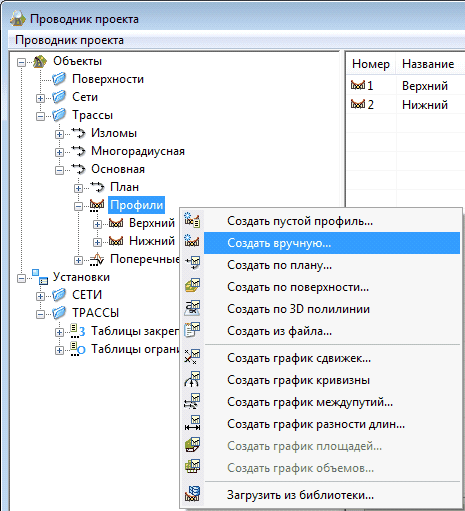

Варианты ручного создания/редактирования профиля:

- редактор элементов профиля (через пункт меню "Профиль" или контекстное меню профиля). Предоставляет возможность задать вершины профиля либо с помощью курсора мыши, либо в табличном виде – табличный редактор (через пункт меню "Профиль" или контекстное меню профиля). Позволяет отредактировать параметры созданных вершин (пикет, отметка, уклоны, параметры кривых) в таблице;

- Проводник проекта (раздел "Вершины профиля" нужного профиля). Позволяет добавить вершины и отредактировать их параметры (пикет, отметка, уклоны, параметры кривых) в таблице.

Также есть возможность получить профиль по 3D-полилинии; по стандартным элементам, отрисованным в окне профиля; сечением поверхности рельефа.
