Вставить профиль в чертеж
|
<< Оглавление >> Вставить профиль в чертеж |

|
В командной строке выводится запрос окна профиля, в котором будет отображаться вставляемый профиль – "Укажите окно профиля <ДИАЛОГ>:". Команда ожидает при этом, что Вы укажете окно профиля мышью в чертеже. Однако есть и другой способ – выбор окна профиля из списка всех окон, созданных в чертеже. Он выводится в диалоге "Выбор окна профиля".
Вызывается этот диалог не как опция, а как значение по умолчанию, т. е. по пустому вводу. На это указывает и само написание действия – в угловых скобках – "<>". Опции (которые можно вводить в командной строке и выбирать из контекстного меню) в GeoniCS (и других приложениях) указываются в квадратных скобках – "[]". Если ни одного окна профиля в чертеже еще не создано, выводится пустой список (будет: выход на создание окна).
Т.о. в данном случае нужно либо указать окно профиля в чертеже мышью, либо по пустому вводу вызывать диалог и выбрать окно из списка.

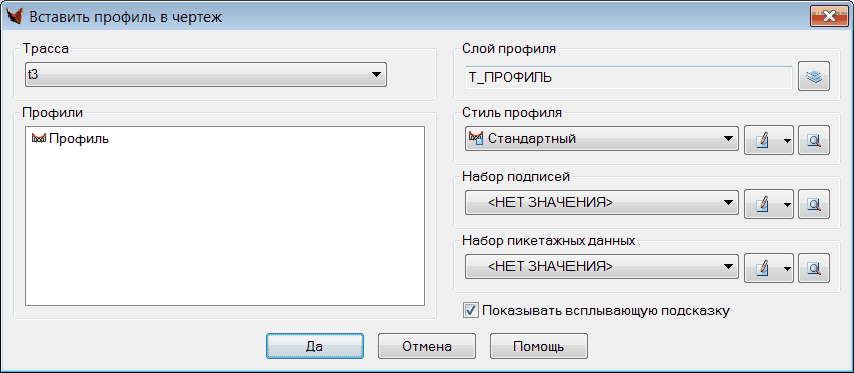

Затем выходит окно
Можно выбрать сразу несколько профилей, задать стиль, наборы подписей и пикетажных данных.
Опция Создать при запросе окна профиля позволяет создать новое окно профиля вместо указания уже существующего. При ее выборе запускается команда Создать окно профиля, а после ее удачного завершения созданное окно принимается как выбранное для текущей команды.
Опция безОкна позволяет вставить в чертеж геон Профиль без добавления его к какому-либо окну профиля. Таким образом профиль реально будет присутствовать в чертеже, он будет доступен в проводнике чертежа, в диалогах выбора профилей, в подписях профиля на трассе, но при этом сам он не будет отображаться в чертеже.
Профили вставятся в указанное окно.
