Создать профиль по поверхности
|
<< Оглавление >> Создать профиль по поверхности |

|
Функцию создания профиля по поверхности можно инициировать из верхнего меню Профиль или из вкладки Профиль геодерева.
Команда запрашивает окно профиля, в котором созданный профиль будет отображаться, и по соответствующему окну определяет трассу, для которой будут создаваться профили.

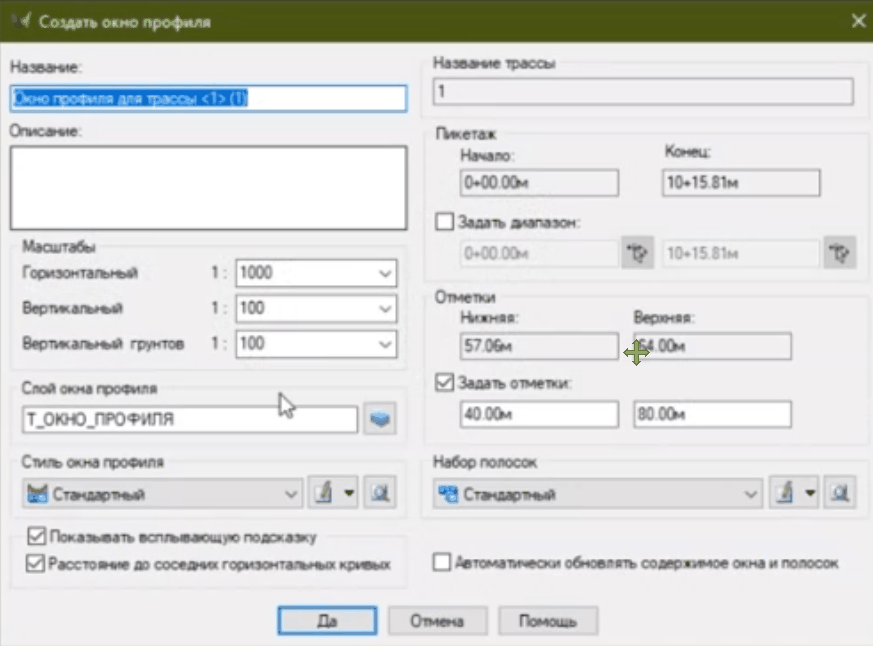

Или можно здесь же создать окно профиля
Задать отметки - лучше убрать, т.к. профиль может в них не вписаться! Окно тогда надо будет растягивать.

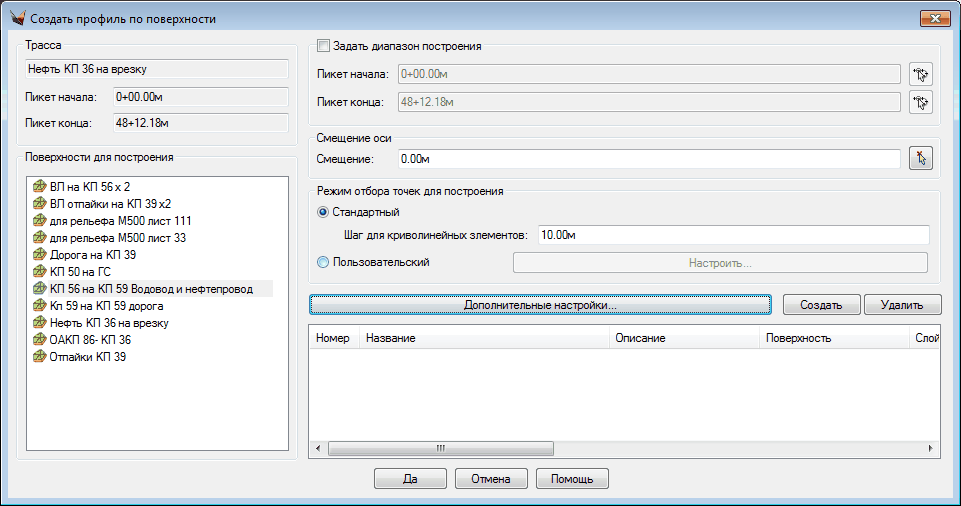

В диалоговом окне отображается информация по текущей трассе (название и диапазон пикетов трассы), список имеющихся поверхностей, параметры создания профиля и список созданных профилей.
Задать диапазон построения – опция, позволяющая задать диапазон пикетов, на котором будет создаваться профиль. По умолчанию вся трасса.
Смещение оси – смещение оси, по которой будут браться отметки создаваемого профиля, относительно текущей трассы.
Режим отбора точек построения – опция, позволяющая выбрать способ отбора точек, для определения отметок вершин трассы.
Режимы отбора точек построения
Стандартный режим – это режим по умолчанию. В этом режиме точки для построения берутся по 3 условиям: начало и конец трассы/ диапазона построения, точки пересечения трассы с ребрами триангуляции, точки горизонтальной геометрии (точки на стыке элементов) и дополнительные точки с шагом по криволинейным элементам.

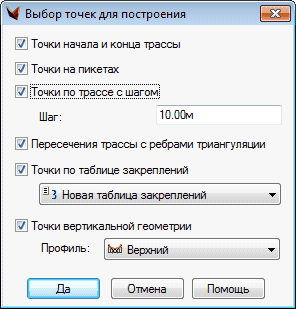

Пользовательский режим – это настраиваемый режим построения.
В этом режиме пользователь может сам выбирать, какие точки необходимо использовать при построении профиля:
1. Точки начала и конца трассы.
2. Точки на пикетах.
3. Точки по трассе с шагом – шаг указывается пользователем.
4. Пересечения трассы с ребрами триангуляции.
5. Точки по таблице закреплений.
6. Точки вертикальной геометрии – точки вертикальной геометрии по уже созданному профилю текущей трассы.

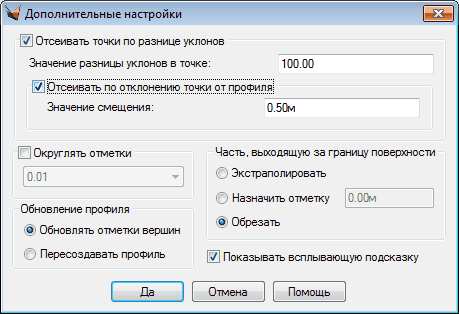

По кнопке «Дополнительные настройки...» есть возможность указать другие настройки построения профиля.

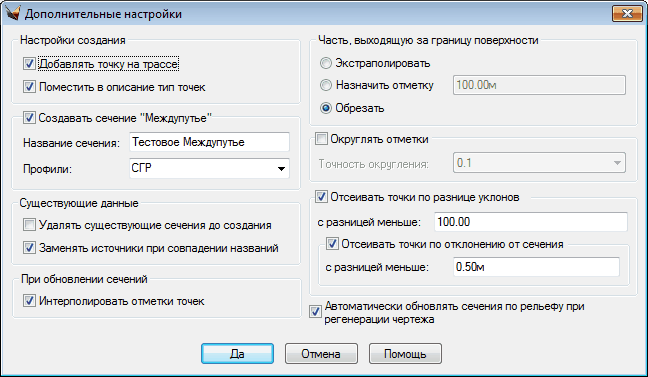

В окне можно указать:
Параметры отсеивания точек – опция, которая позволяет при создании отсеивать точки профиля, не удовлетворяющие требованиям:
1.По разнице уклонов – не создается точка, если разница уклонов в ней меньше заданной.
2.По разнице отметок (только если точка отсеивалась по разнице уклонов и прошла проверку) – не создается точка, если разница отметок к следующей вершине меньше заданной.
Округление отметки – опция, позволяющая округлить значение отметок вершин создаваемого профиля до нужного знака после запятой.
Обновление профиля – опция, позволяющая указать способ обновления профиля по поверхности. Есть 2 варианта обновления: обновлять отметки вершин по поверхности или пересоздавать профиль при обновлении. При пересоздании профиля количество вершин профиля может изменяться.
Часть, выходящую за границу поверхности - опция, определяющая, что именно делать с отметкой вершины, если точка, по которой она определяется, выходит за границу поверхности.
Показывать всплывающую подсказку – определяет отображение подсказок для создаваемого профиля.
Создания профиля
После того как пользователь указал настройки построения, выбрал поверхность/поверхности для построения профилей и нажал на кнопку «Создать», если профиль по поверхности создан, то он появляется в списке профилей.
В списке можно ознакомится с информацией по профилю, изменить название, описание, слой и стили отображения.
Также созданный профиль из списка можно удалить.
При подтверждении созданные профили отображаются в чертеже.
Обновление профиля
Обновление профиля – опция, позволяющая указать способ обновления профиля по поверхности.
Есть 2 варианта обновления:
•обновлять отметки вершин по поверхности или
Если включен режим «Обновлять отметки», то СУЩЕСТВУЮЩИМ вершинам профиля будут просто заданы новые отметки по поверхности. При этом режиме не будут учтены изменения ребер поверхности или изменение длины трассы.
•пересоздавать профиль при обновлении. При пересоздании профиля количество вершин профиля может изменяться.
Для полноценного обновления профиля по поверхности надо включать режим «Пересоздать профиль». В этом режиме будут учтены все нюансы изменения геометрии трассы и поверхности. Недостаток этого режима – достаточно длительное выполнение на больших объемах данных.

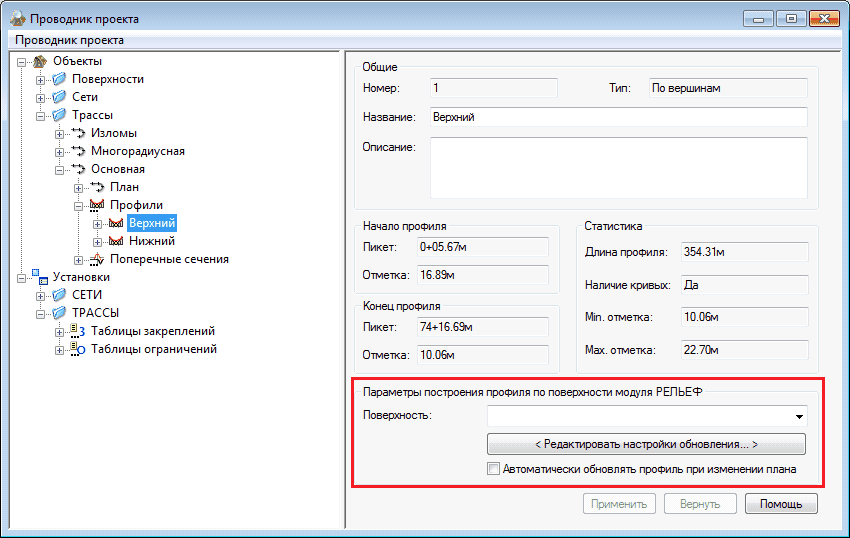

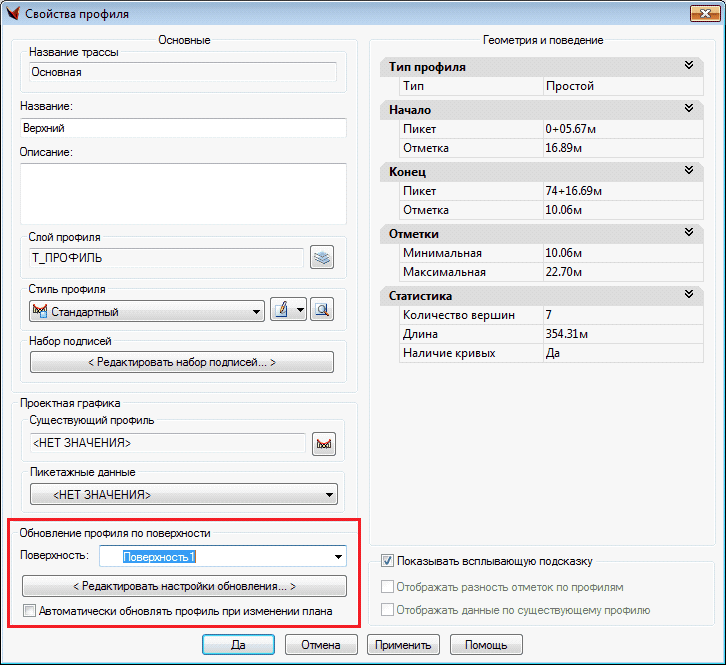

Изменить настройки обновления профиля можно как в свойствах профиля в чертеже, так и в свойствах профиля в проводнике проекта.
Пользователь может изменить поверхность обновления, настройки обновления и указать опцию автоматического обновления профиля при изменения плана трассы.

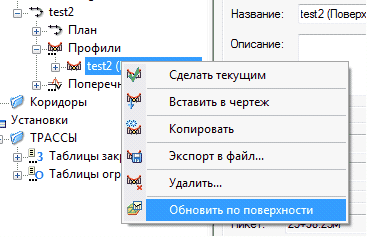

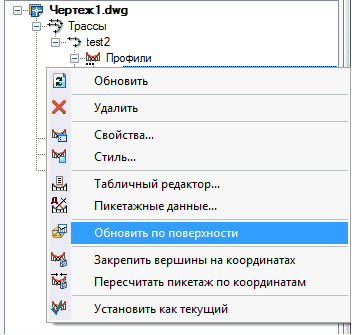

Вызвать ручное обновление профиля по поверхности можно в проводнике проекта и проводнике чертежа из контекстного меню профиля.
