Наложенный профиль

Previous pageReturn to chapter overviewNext page

фильм

Тип профиля «Наложенный профиль» позволяет отобразить профиль, созданный в одной трассе, в окне профиля другой трассы. Наложенный профиль состоит только из точек, которые были получены по исходному профилю и снесены на целевую трассу.



Функцию создания наложенного профиля можно инициировать из верхнего меню Профиль.



ВНИМАНИЕ! Наложенный профиль создается только в чертеже.



На чертеже следует указать исходный профиль, по которому и будет создаваться наложенный профиль, а также указать окно для наложенного профиля.

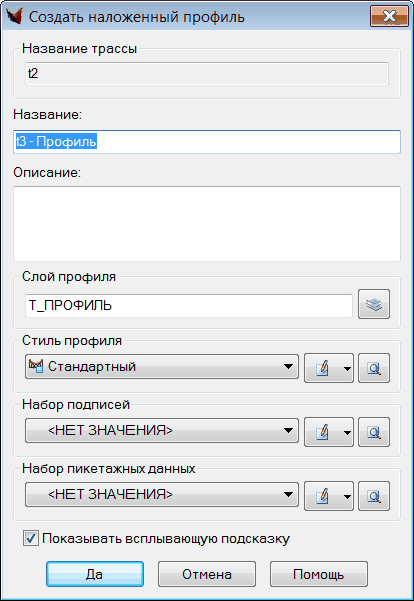

В первом диалоговом окне задаются стандартные параметры создания профиля.

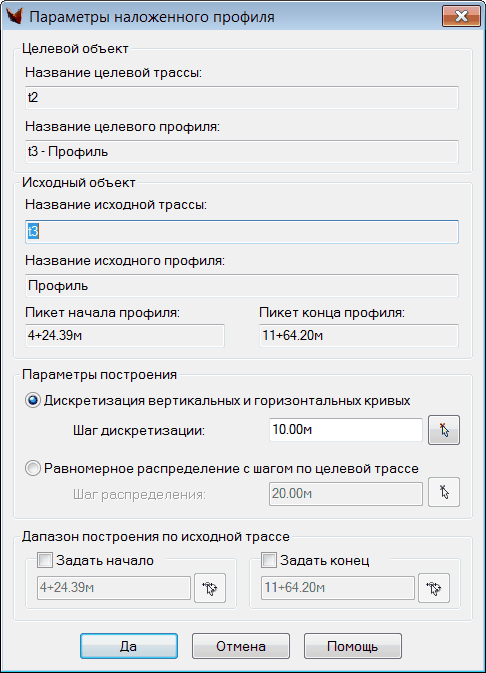

После их подтверждения, требуется установить параметры наложенного профиля.

Главный параметр – это тип получения точек по исходному профилю. Существует два варианта:



- Дискретизация вертикальных и горизонтальных кривых.



Дополнительно к данному типу запрашивается шаг дискретизации по кривым. При получении точек учитываются вертикальные кривые на исходном профиле, плановые кривые на исходной трассе и плановые кривые на целевой трассе. Наложенные диапазоны объединяются.



- Равномерное распределение с шагом по целевой трассе.



Дополнительно к данному типу запрашивается шаг распределения. Это расстояние, через которое по исходной трассе будут браться точки. При этом способе не учитываются никакие кривые. Целевой профиль получается более равномерным.



Дополнительно можно задать диапазон построения наложенного профиля.



Если флаг «Задать начало» не включен, то наложенный профиль будет всегда строиться от начала исходного профиля. Если флаг включен, то построение будет происходить от явно указанного значения.

Если флаг «Задать конец» не включен, то наложенный профиль будет всегда строиться до конца исходного профиля. Если флаг включен, то построение будет происходить до явно указанного значения.

clip0229clip0238



В Проводнике чертежа наложенный профиль помечается специальной иконкой.



Наложенный профиль  – не редактируемый, поэтому при выборе наложенного профиля нет  ручек, в контекстном меню недоступны операции редактирования, а в Редакторе элементов можно выполнить только одну операцию - Копировать профиль.



При изменении вертикальной геометрии сходного профиля, плановой геометрии исходной или целевой трассы – наложенный профиль будет автоматически пересчитан.
