Свойства элементов профиля
|
<< Оглавление >> Свойства элементов профиля |

|

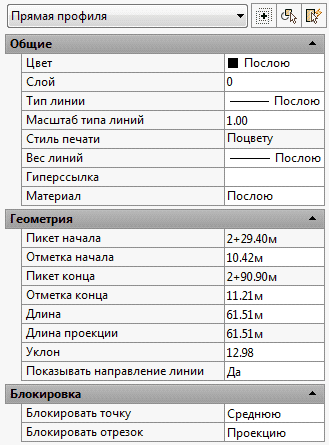

В окне свойств выбранного примитива отображаются Общие параметры, Геометрия и Блокировки.
Для прямой в Геометрии отображаются начальные и конечные пикет и отметка, длина, уклон и направление (отображение стрелки на линии).
Блокировки выполняются для точек:

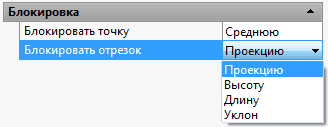

И для отрезка в целом:
.При блокировке проекции фиксируется разность значений между пикетами начальной и конечной точек. При блокировании высоты фиксируется разность отметок начальной и конечной точек. При блокировке длины фиксируется длина отрезка. При блокировке уклона фиксируется уклон прямой.
Редактирование Геометрии в окне свойств изменяет и геометрию примитива на чертеже. Блокировки применяются для всех параметров редактирования геометрии..
Если при данном выборе блокировок параметр заблокирован, то и в окне свойств он не доступен для редактирования.

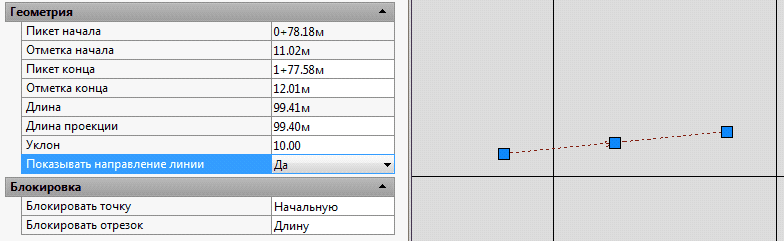

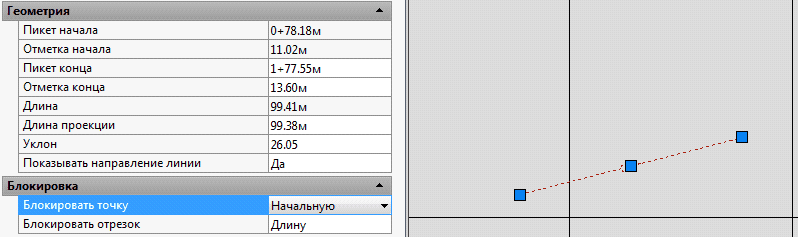

Пример: Изменен уклон при блокированной начальной точке и длине.

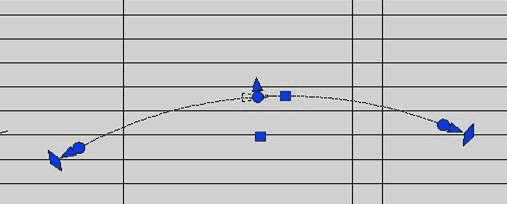

Параметров Геометрии для дуги в окне свойств значительно больше, как и ручек на самой дуге.
При перемещении курсора возле каждой ручки выводится подсказка.
В начальной точке:
· Первая ручка
– Изменить уклон.
· Вторая ручка
– Изменить длину или перемещение.
· Третья ручка
– Изменить положение начальной точки
В средней точке:
·
Изменить положение и радиус.
· Экстремум дуги
(точка перелома уклонов) служит для переноса дуги, так же как и центральная точка
.
· Изменить радиус дуги
. При изменении радиуса проекция дуги на пикет не изменяется.
Для конечной точки используются те же ручки, что и для начальной точки.

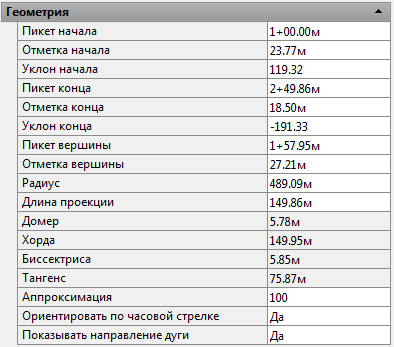

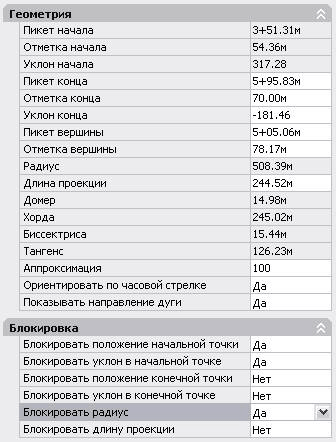

В окне свойств в Геометрии выведены все параметры дуги
,в том числе и такие, как Аппроксимация (количество отрезков в отображении дуги), Ориентация дуги (по часовой стрелке или против часовой стрелки) и Направление (отображение стрелки).
Для дуги существует шесть способов блокировки.
При выборе тех или иных блокировок соответственно изменяется отображение редактируемых свойств.

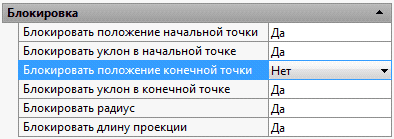

При выборе блокировки положения начальной и конечной точек, а также длины проекции недоступными для редактирования становятся такие свойства, как Начальный и Конечный пикет, Отметка и Длина проекции.

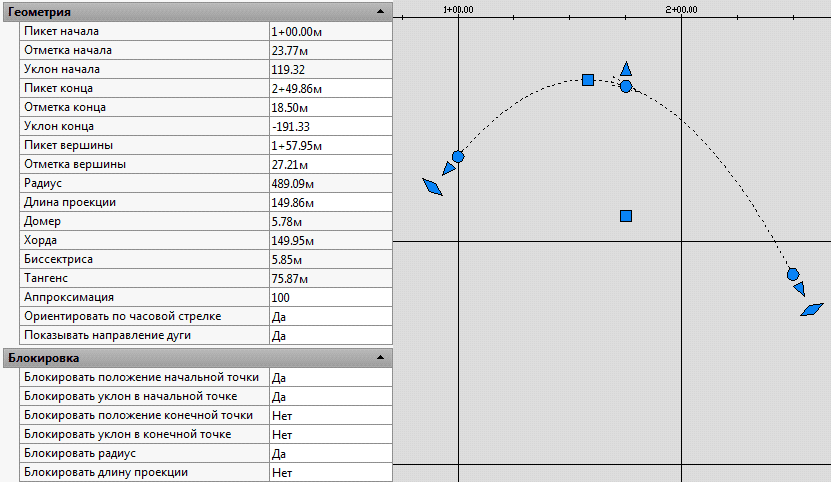

При выборе различных вариантов блокировок легко получить дугу нужной геометрии, изменяя соответствующие свойства.
