Создать профиль по 3D полилинии
|
<< Оглавление >> Создать профиль по 3D полилинии |

|
Специализированная операция создания профиля, где источником высотных данных (отметок) являются вершины 3D полилинии.

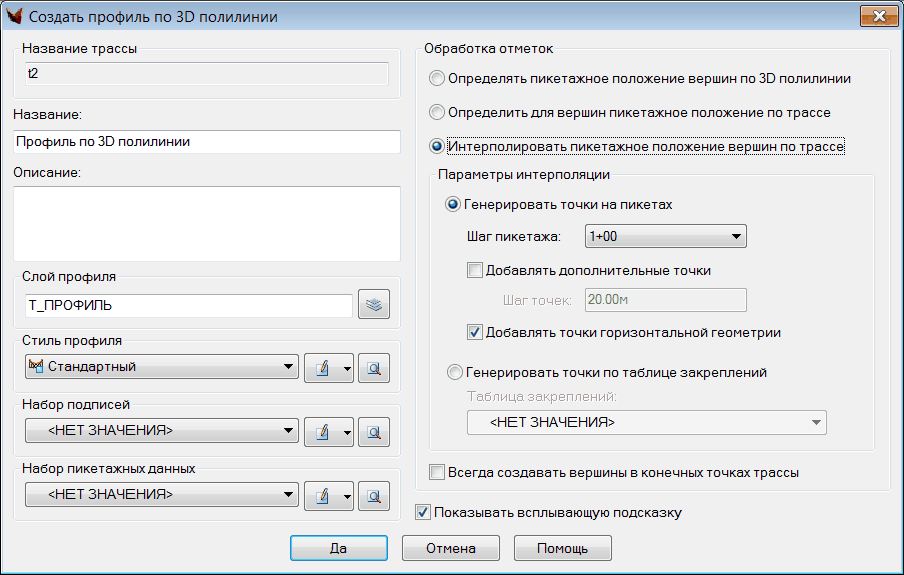

Запрашивается 3D полилиния, пикет начала и окно, в котором отрисовать профиль (его можно тут же создать).
Создается профиль по 3D полилинии -- без внесения плановых характеристик в трассу – только высотные!
Имеется возможность создать для трассы профиль по другой полилинии, причем можно указать, что отметки должны интерполироваться, например, по пикетам и по особым точкам (с шагом, на точках горизонтальной геометрии) либо можно генерировать точки по таблице закреплений.
Важное примечание. Для создания по 3D полилинии и плана и профиля нужно использовать утилиты для трассы – "Создать трассу по 3D полилинии....". Эта функция создает и план и профиль.
Данный профиль никак не связан с исходной 3D полилинией. Обеспечить такую связь невозможно, т.к., например, операция удаления точки на профиле изменяет плановое положение исходной 3D полилинии, что недопустимо.
После редактирования по плану исходной полилинии и профилю возможно Создать 3D модель.
