ТРАССЫ (геометрия, план, профиль) > Профиль > Создание > Создание профилей > Создать вручную (разбивкой элементов)

Запрашивается окно для добавления профиля. Если оно есть, его можно указать.

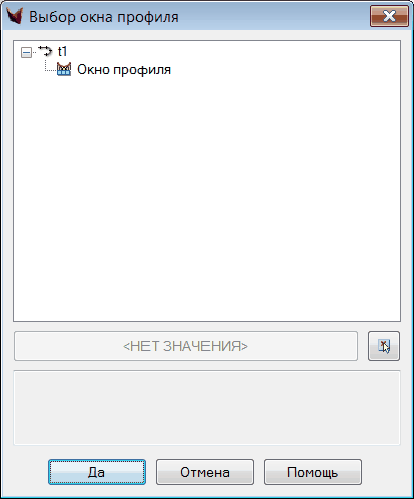

Выбрать можно из чертежа или вывести диалог, где перечислены все трассы и соответствующие им окна профиля

Если окна профиля нет, здесь же можно создать.

После чего можно продолжить команду создания профиля.

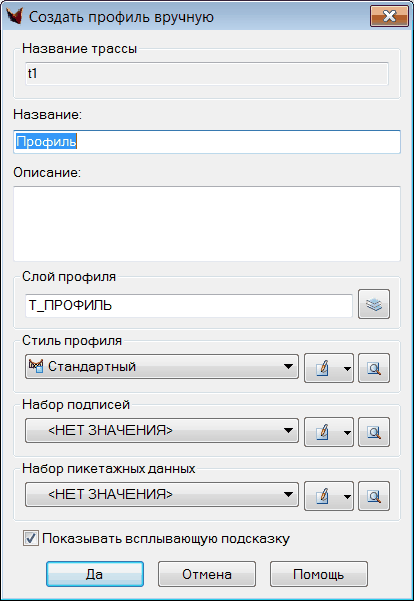

Стиль профиля и набор подписей можно выбрать из выпадающего списка или указать на геон Профиль в чертеже (подобно команде _matchProp).

Здесь же можно выполнить различные операции со стилями и/или наборами подписей (создать новый, копировать, редактировать).

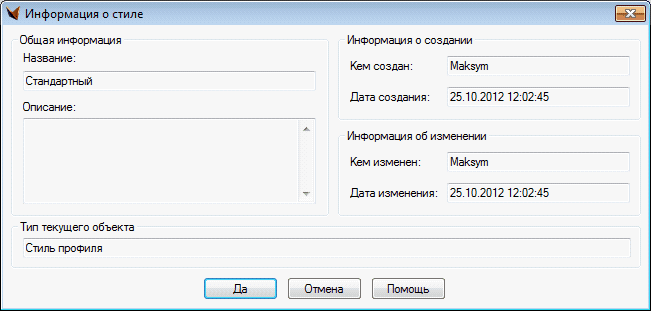

По стилям можно посмотреть детальную информацию

При создании профиля можно тут же подгрузить (или создать) набор пикетажных данных (а также копировать и редактировать его).

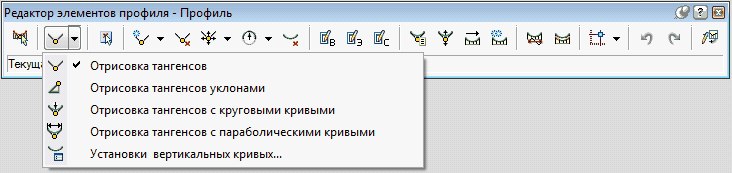

Далее выходит кнопочное меню

Здесь есть различные варианты ввода – см. возможности создания и редактирования элементов.

По умолчанию запущена команда отрисовки тангенсов.

При этом выводятся все подсказки, показывающие текущие пикет и отметку по окну профиля и по всем профилям в данном окне

После ввода точки в командную строку выводятся пикет и отметка.

См. также Способы ввода координат.

Выход по пустому вводу.

Далее запрашиваются окна, где создаются копии только что отрисованного профиля.

Обычно красный профиль вычерчивается на сетке окна профиля, используя черный профиль в качестве направляющего.

Примечание. Пока в одном окне не могут находится профили, относящиеся к разным трассам. Это будет реализовано позднее. Для таких профилей будет невозможно редактирование ручками, но другие способы редактирования будут возможны.
