ТРАССЫ (геометрия, план, профиль) > Профиль > Создание > Создание и редактирование окна профиля

Шкала высот профиля отрисовывается в окне профиля, указанном пользователем при вызове соответствующей функции.

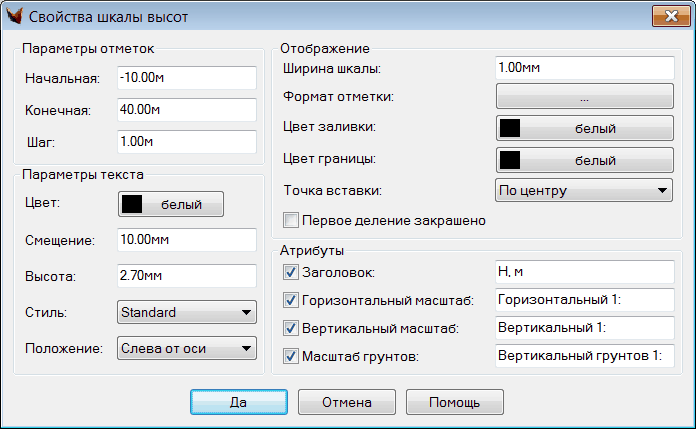

После указания окна выводится диалоговое окно Свойства шкалы высот, в котором устанавливаются параметры:

• отметок,

• отображения,

• текста.

В Параметрах отметок задаются:

• начальная отметка,

• конечная отметка шкалы высот,

• значение шага разбивки шкалы.

В Параметрах отображения настраиваются значения:

• ширина шкалы высот,

• формат отметки – это формат вывода отметки в чертеже. В окне формата значений устанавливаются требуемые величины.

• цвет заливки – цвет заливки делений шкалы,

• цвет границы шкалы,

• точка вставки.

В Параметрах текста устанавливаются:

• цвет текста,

• его смещение от оси,

• высота текста,

• стиль текста,

• положение текста относительно оси.

В Атрибутах:

• заголовок (подпись) шкалы,

• вертикальный масштаб,

• горизонтальный масштаб,

• масштаб грунтов.

При вставке шкалы учитывается только координата X, поскольку координата Y зависит от введенных значений отметок.

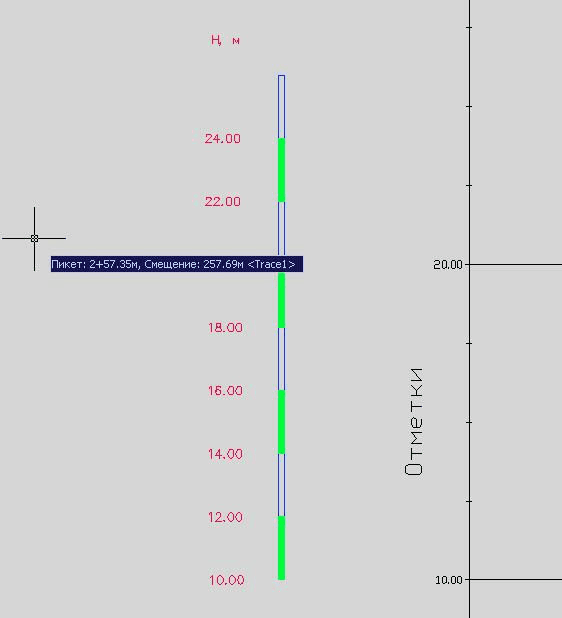

Шкала высот отрисовывается в виде примитивов, объединенных в безымянный блок, и соответствует масштабам, заданным в окне профиля.
