Точки на объекте
|
<< Оглавление >> Точки на объекте |

|

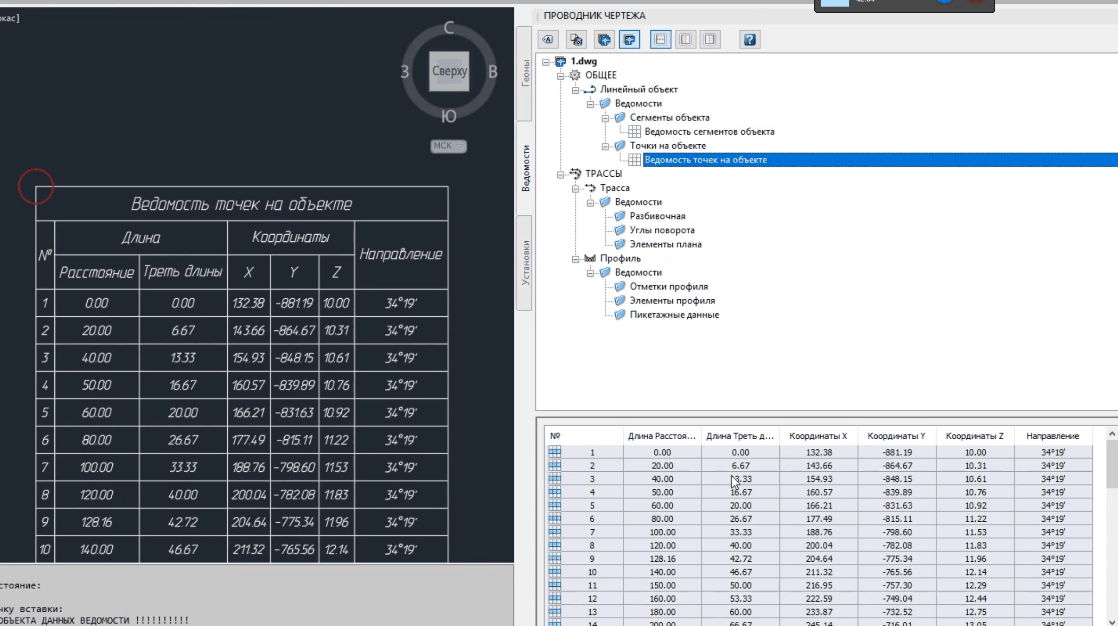

Ведомость Точки на объекте - указывается любой линейный объект (полилиния, 3D полилиния, отрезок, дуга, клотоида (спираль), геолиния тополиния, границы, структурные линии, трасса, сплайн, эллипс, сеть...)

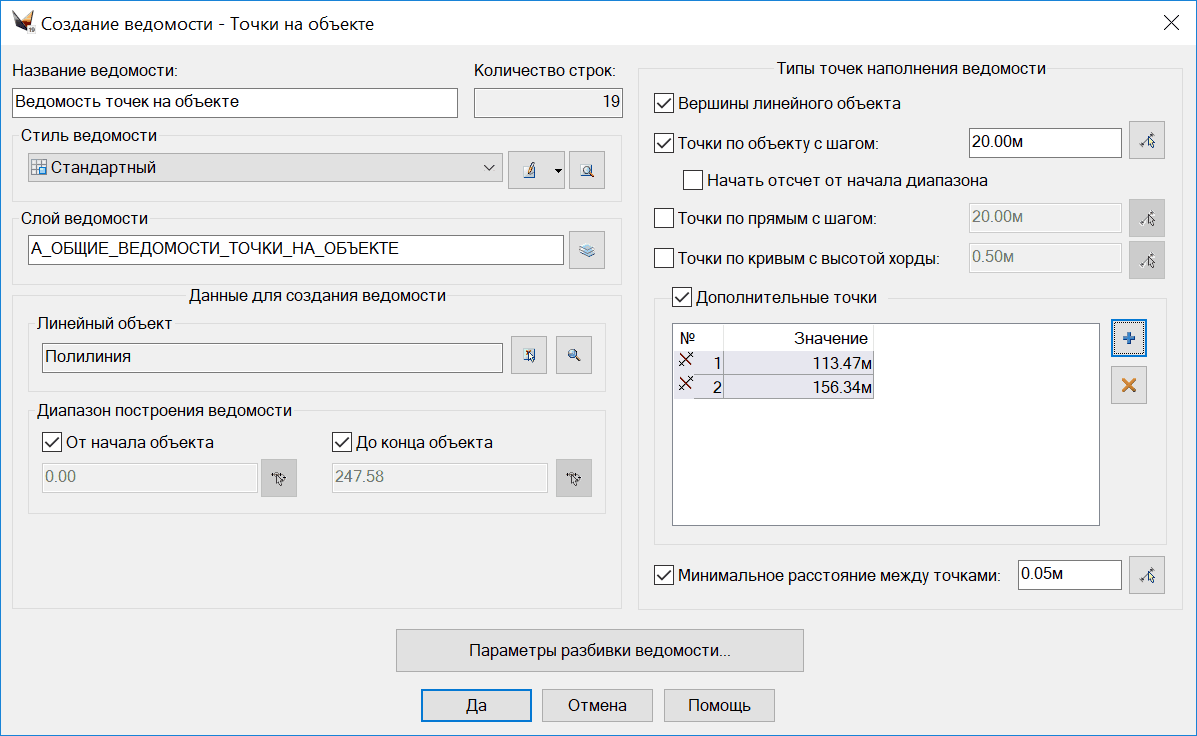

Наполнение ведомости (запрос):
Левая часть - общая для всех ведомостей.
Название ведомости...
Количество строк - динамично выдается в зависимости от запроса и чертежа.

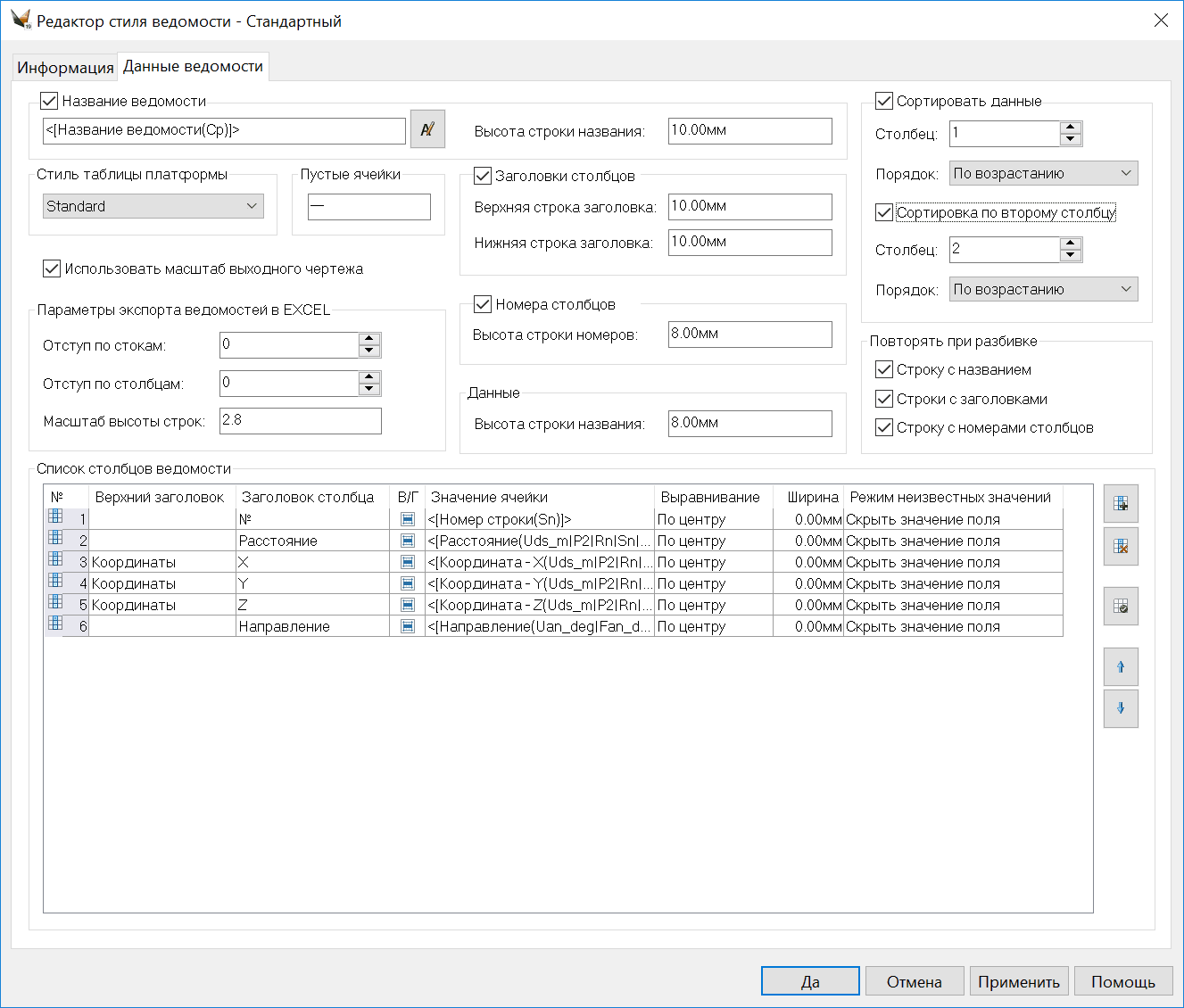

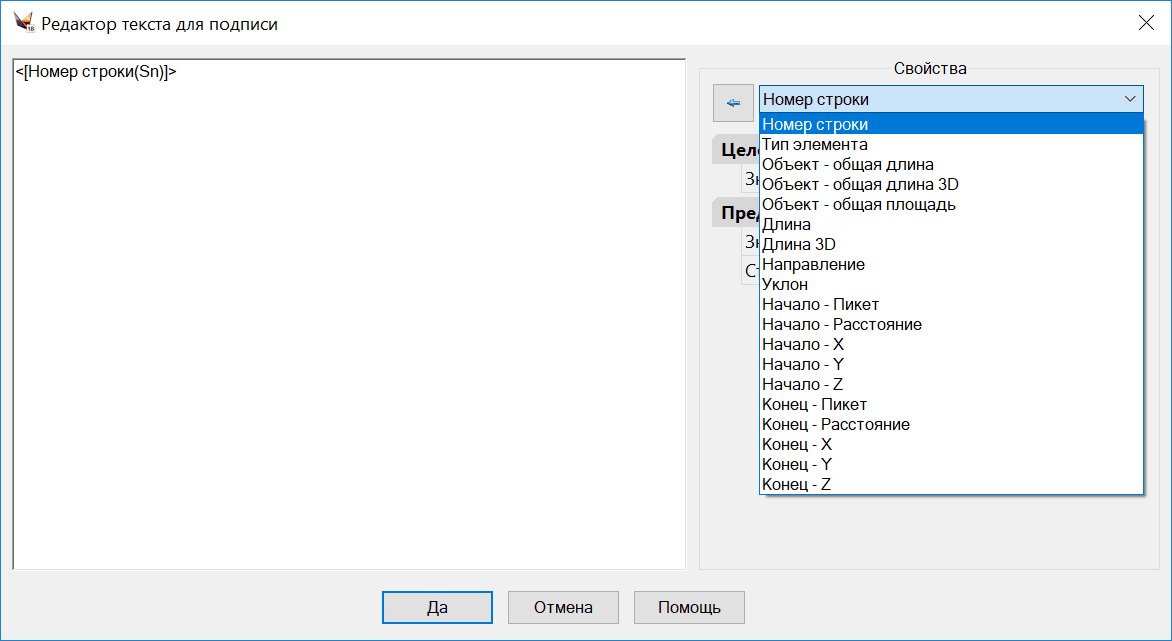

Стиль ведомости - можно просмотреть или создать новый.
Слой - по умолчанию коррелирует с названием ведомости.
Линейный объект - название объекта. Можно зуммироваться на объект. (Если после создания ведомости объект будет удален, то вместо названия объекта будет <НЕТ ЗНАЧЕНИЯ>. Такую ведомость уже нельзя обновить.)
Диапазон построения ведомости: от начала (или заданного расстояния, либо пикета, где это осмыслено) - до конца (или заданного расстояния, либо пикета, где это осмыслено).
Способ задания диапазона зависит от установок (см. Установки).
В случае пикета будет соответственно отформатировано значение.) Начальную и конечную точку можно задать числом или визуально на объекте чертежа.
Использовать формат пикетажа (для Ведомости Точки на объекте)
- если выбрать "нет", то для диапазона построения ведомости задается расстояние по объекту;
- если выбрать "да", то для диапазона построения ведомости задаются пикеты.
Наполнение ведомости:

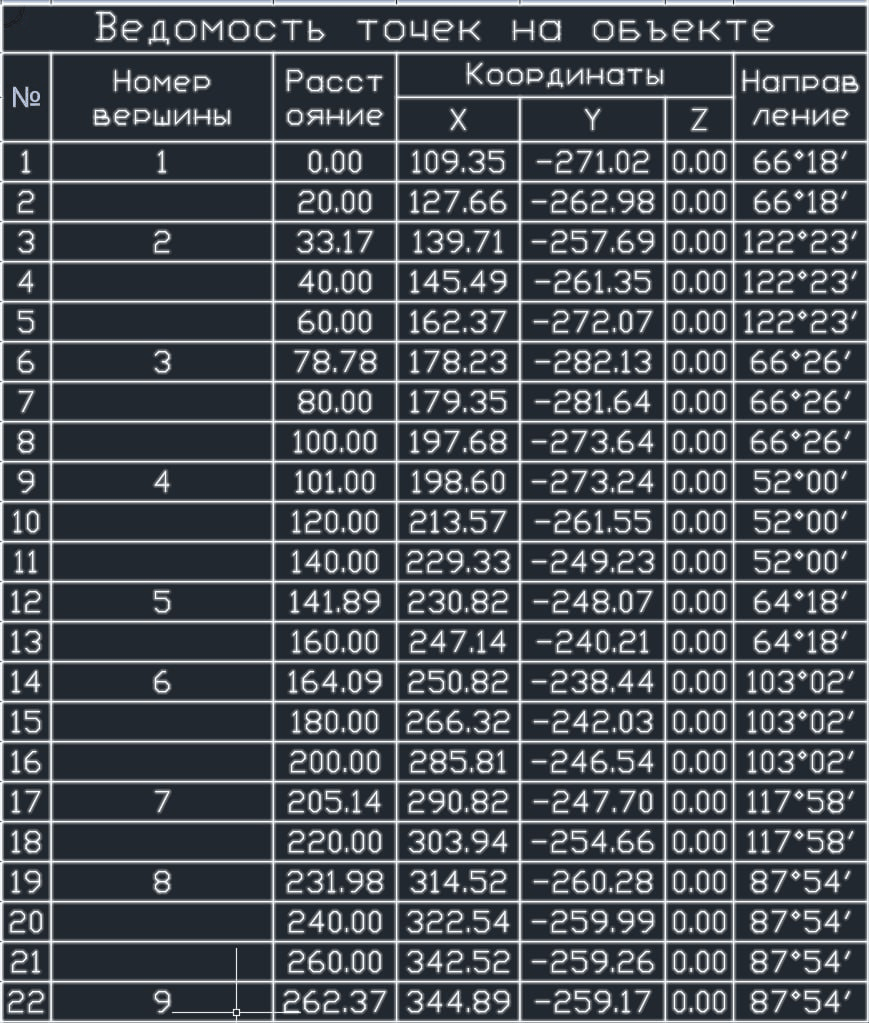

Вершины линейного объекта - добавляются точки вершин линейного объекта.
Точки по объекту с заданным шагом - добаляются соотв. точки. Можно также задать отсчет шага не с начала объекта, а с начала указанного на объекте диапазона.
Кроме основного шага, можно дополнительно набрать точки по прямым (с шагом) и по кривым с высотой хорды.
И наконец можно добавить произвольные точки на объекте (явным указанием).
Также можно задать фильтрацию - минимальное расстояние между точками.
При переносе ведомости на другой линейный объект часть параметров наполнения (дипазоны, дополнительные точки) сбрасывается.
