Пикетажные данные

<< Оглавление >>

Навигация:  ТРАССЫ (геометрия, план, профиль) > Профиль > Ведомости >

clip1807

Пикетажные данные

Previous pageReturn to chapter overviewNext page

фильм фильм2

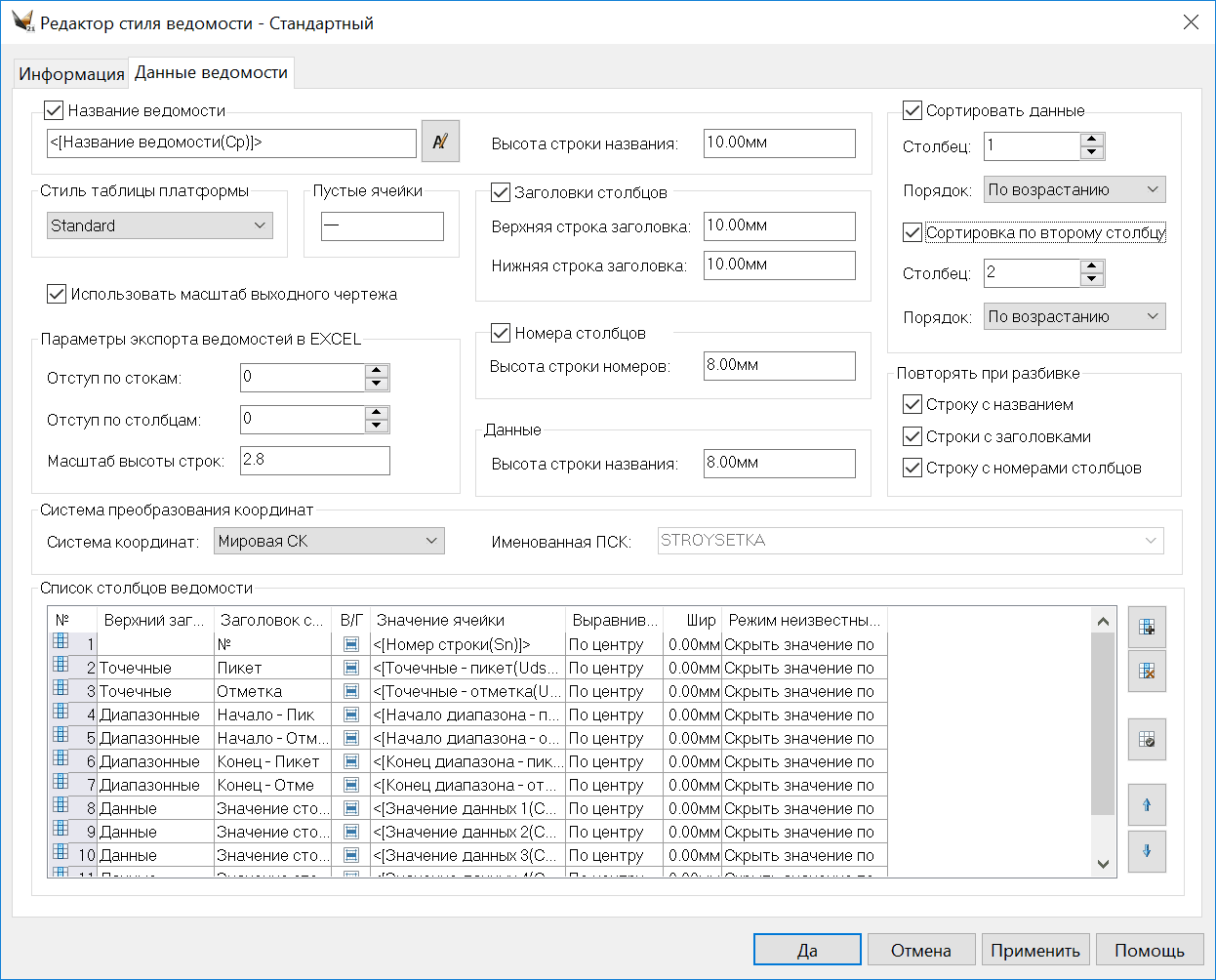

Стиль:

clip0921

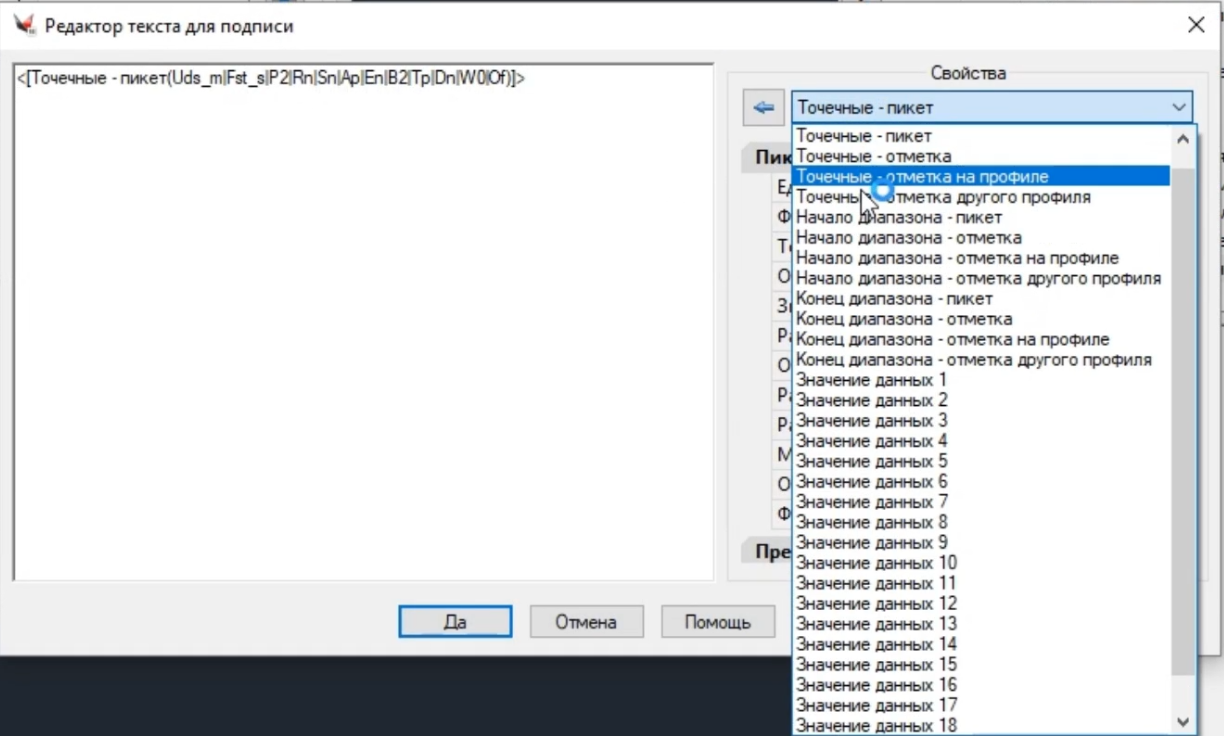

Для данной ведомости возможны выражения - свои инф. поля, они с подписями не коррелируют.

Инф. поля:

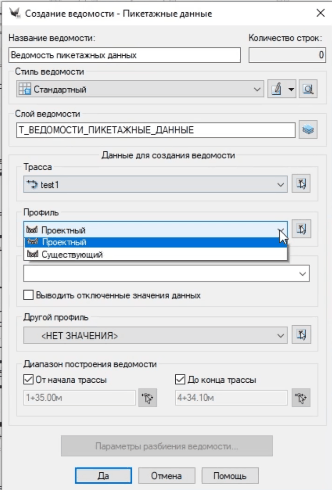

При вызове команды «Создать таблицу пикетажных данных» выводится диалог:

clip0920

• Название ведомости,

• Стиль ведомости,

• Слой ведомости,

• Трасса,

• Профиль - существующий или проектный,

• Таблица пикетажных данных – выпадающий список таблиц пикетажных данных выбранного профиля - Точечная или Диапазонная;

• Выводить отключенные значения пикетажных данных - флажок.

• Другой профиль (существующий, проектный, можно не указывать),

• Диапазон построения ведомости.

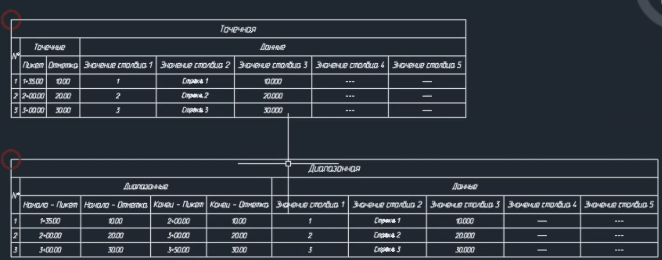

Для отрисовки таблицы в чертеже следует указать точку вставки.

clip0922

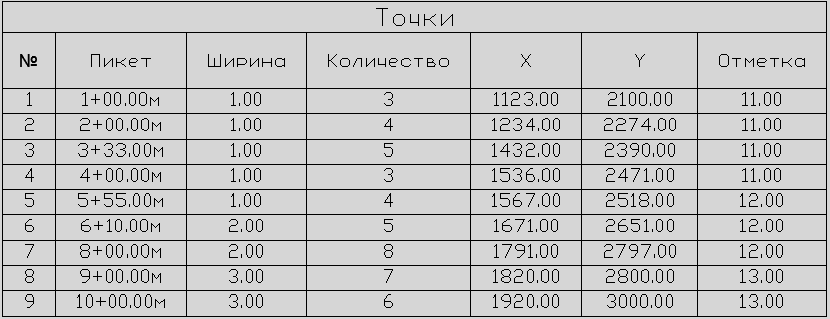

clip1967
