Отображение

Previous pageReturn to chapter overviewNext page

фильм   Шаблоны

См. Отображение...

clip0868
clip0869

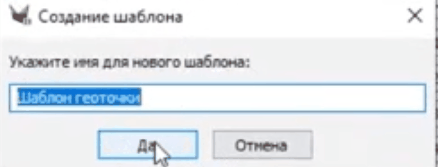

Имя должно быть уникально (проверяется).

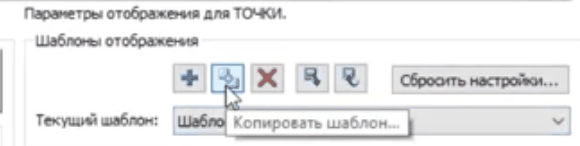

clip0877

Данные автоматически не загружаются.

Ручные операции:

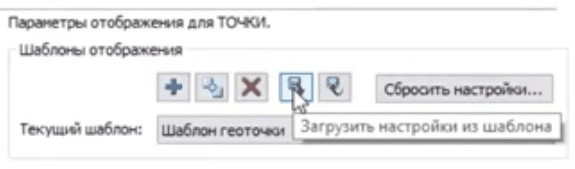

clip0878

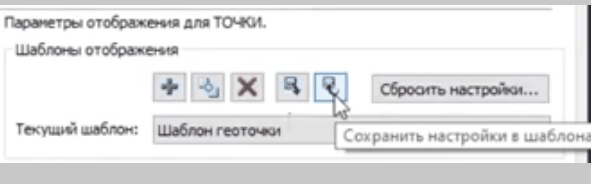

clip0890

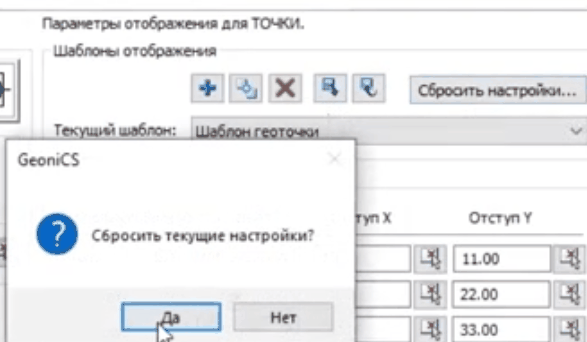

clip0926

clip0944.

Геоточки создаются в соответствии с установленными настройками.

clip0684

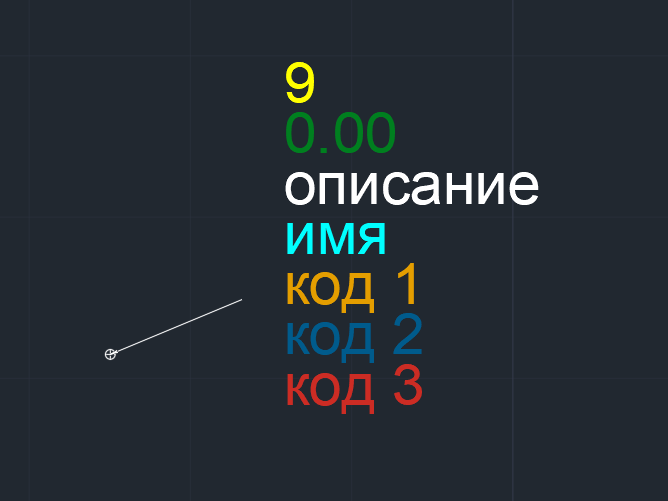

Также возможны макеты (шаблоны) и группове их переназначение

clip0710

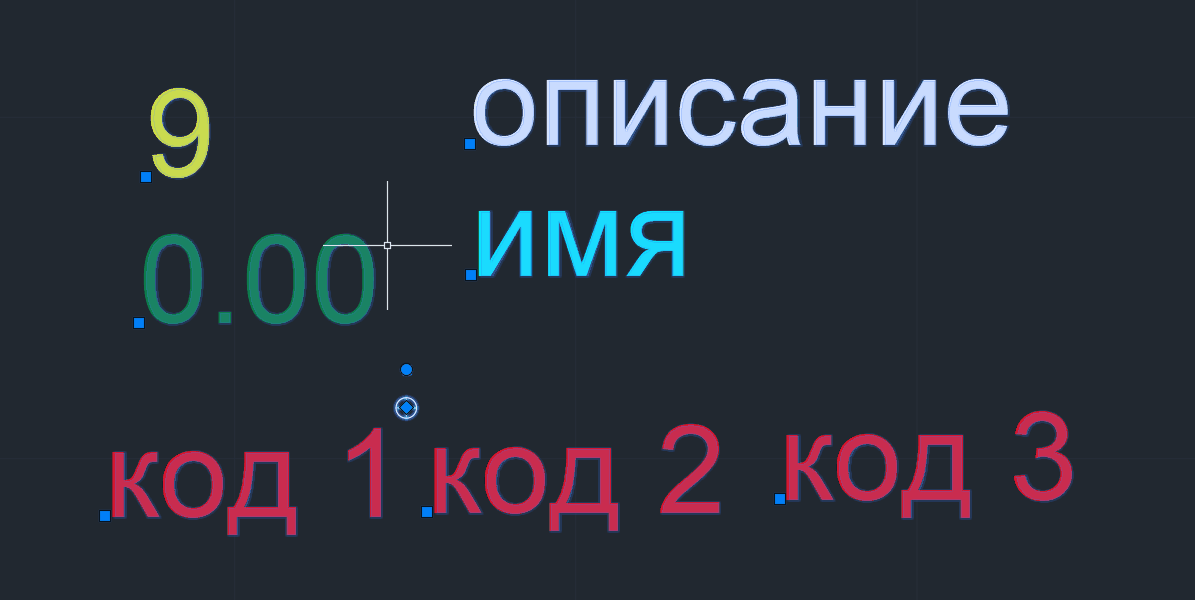

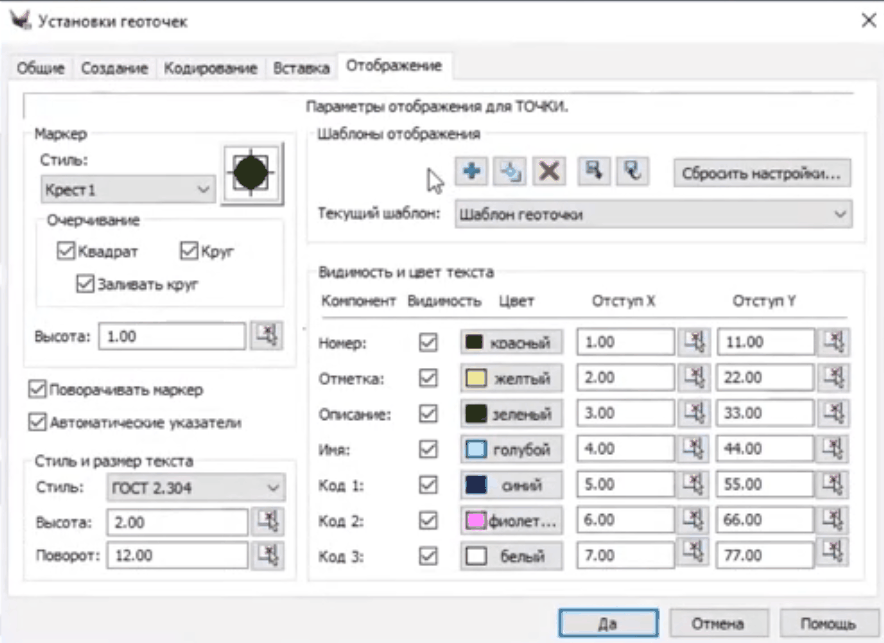

Устанавливаете свойства отображения для точки и для текста.

Элементы управления для точки:

Есть шесть Стилей маркеров – сразу виден внешний вид маркера.

clip1038

Кроме того, можно использовать очерчивание – круг, квадрат или оба сразу.

clip1039

Высота - размер маркера (с учетом установленного масштаба выходного чертежа).

Поворачивать маркер вместе с текстом или нет.

Автоматические указатели - стрелка используется, если текст отходит далеко от маркера точки.

Круг можно также заливать.

Свойства для цвета.

Видимость и цвет.

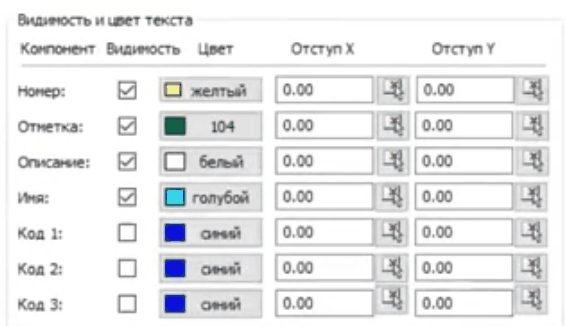

Настраиваете видимость и цвет Номера (внутренний номер в базе геоточек), Отметки и Описания геоточек.

Стиль и размер текста.

Стиль - по ГОСТу надо ESKD1.

Высота – устанавливаете нужную высоту текста.

Поворот берется относительно оси X текущей ПСК.

В работе: смещение центра текста от геоточки – x,y



Внимание. В версии 25 отрисовка геоточек во вьюпортах пространства листа будет по той ПСК, которая в них выставлена.

В более ранних версиях для пространства листа возможно изменение вида геоточек – тексты под другим углом.

Чтоб этого избежать, нужно в копии чертежа

1. перейти в каждый вьюпорт (в каждом может быть своя ПСК – UCS).

2. сделать Regen

3. преобразовать их в изображение (де-факто в блок) – Утилиты. Преобразование геонов в изображение

При этом исходные примитивы удалить.

Тогда изменений  части геонов, которые меняют направление в зависимости от ПСК, не будет.
