nanoCAD GeoniCS 26.0.0





nanoCAD GeoniCS 26.0; GeoniCS 2026



ИНТЕРФЕЙС

Исправлена загрузка файла геодерева в редактор, если в файле имелись закомментированные команды.

Исправлена ошибка обновления данных при нажатии клавиши Enter в диалогах с закладками (150 диалогов).



ПРОЕКТ

Исправлен импорт профилей трассы командой "Импорт из LandXML".

При экспорте в IFC для поверхностей выставлен тип элемента <IfcCivilElement>. Исправлены ошибки стандарта IFC4 в файлах при экспорте. В файл IFC добавлен раздел с параметрами ПО.

Microsoft Access database engine обновлён на версию 2016.



ПРОВОДНИК ЧЕРТЕЖА

Исправлена отдача фокуса окном проводника чертежа при перемещении мыши в момент активной команды, что приводило к невозможности ввода с клавиатуры в командную строку.

Исправлена ошибка создания узла "Выражения" в Проводнике чертежа для стилей полосок окна профиля.

Устранено падение при двойном нажатии мыши на набор источников данных для обобщенной ведомости в проводнике чертежа.

Добавлен вызов операции редактирования при двойном нажатии мыши на набор источников данных для обобщенной ведомости в проводнике чертежа.



ПОДПИСИ

В команде изменения масштаба объектов корректно отображаются подписи (метод: принудительная регенерация чертежей).

  В подпись "Точка на объекте" добавлено поле "Номер вершины".





ВЕДОМОСТИ

Добавлена возможность задать третью строку в разделе заголовков столбцов.

Добавлена возможность объединения заголовков столбцов.

В ведомость точек на объекте добавлено поле "Номер вершины" и исправлен вывод значений для общих полей (длина, площадь)



УТИЛИТЫ

Исправлена команды Преобразовать в изображение и Преобразовать в файл Автокада для чертежей, содержащих трассы и все подписи.

Улучшен алгоритм прополки с использованием угла в редакторе элементов и команде «Прополка полилиний».



СИТУАЦИЯ

Исправлено появление ошибки при попытке вызвать контекстное меню на строке с масштабом в диалоге редактирования топознака.



ТЕРПЛАН

Исправлено соответствие команд в геодереве и панелях инструментов.

Устранено дублирование названий панелей инструментов.



РЕЛЬЕФ

Реализована возможность выбора разделителя (точка или запятая) в Установках чертежа:

- в подписях черных горизонталей (ручное или авто),

- красных горизонталях,

- опорных точках,

- уклоноуказателях,

- отметках картограммы,

- объемах и площади (в т.ч. в таблицах),

- при расчете разницы объемов между поверхностями,

- в отметках, создающихся в результате отображения поверхностей.



ГЕОТОЧКИ

Добавлена дополнительная информативность тексту в диалоге вставки геоточки и сохранение выбранного режима.



ПОВЕРХНОСТИ

Исправлено определение отметок внутренних границ поверхностей.

Для структурной линии в менеджере свойств добавлено свойство "Выравнивание текстов" (список), аналогичное свойству примитива ТЕКСТ.

В Проводнике проекта можно выбрать файлы точек и по щелчку правой кнопкой мыши вызвать меню, из которого вызвать стандартный редактор файлов *.txt.

Исправлено отображение (подсветка) маркера текущей вершины при переключении между вершинами для структурных линий и границ поверхностей в менеджере свойств.

Исправлены команды получения  из чертежа структурных линий и границ по полилиниям с дугами (при нестандартной нормали объекта).

Добавлена кнопка закрытия панели команд в редакторе поверхности.

Восстановлена команда смещения структурных линий.

В команде “Отрисовать стрелки уклонов” блоки стрелок уклонов автоматически усаживаются на отметку поверхности для лучшей визуализации в 3D-видах.



ГЕНПЛАН

Горизонтальная

Поправлена работа команд "Роза ветров" и "Север" в пространстве листа.

Для команды платформы “Подобие (Offset)” добавлена реализация отрисовки временной графики при указании стороны подобия для следующих геонов:

- здание,

- улица (проезд).



Вертикальная

Улучшен алгоритм прополки с использованием угла в команде «Проставить отметки» картограммы.

Территориальное планирование и градостроительное проектирование – исправлены тулбары (вызов из меню).

Исправлена ошибка работы реактора, при которой не учитывалась установка вертикальной планировки для примитива уклоноуказателя “Сбрасывать точку вставки уклоноуказателя” – всегда сбрасывалась.

Для примитива уклоноуказатель введены два дополнительных индивидуальных параметра (редактируются в менеджере свойств) – “Обновлять местоположение” и  “Длина полки и стрелки”.

В установки картограммы добавлен слой для ведомости баланса.

Возможность вывода подписей площадей выемок/насыпей и 0-х областей при расчете объемов по методу призм.

Для сводной поверхности выводится разница объемов насыпи–выемки.



Благоустройство

Устранено дублирование названий панелей инструментов.

Исправлено создание и подписывание опорных, красных и горизонталей по проездам.



СЕТИ

Возможность задать для каждой сети свои красную и черную поверхности, относительно которых будут строиться отметки и профиль сети.

В вершины сети добавлено поле "Тип соединительной арматуры". Автоматическое занесение этой информации в таблицу спецификации сети.

Возможность использовать тип арматуры в подписях. Возможность управлять списком возможных значений через редактор нормативной БД сетей.

Исправлена ошибка потери пользовательских точек пересечения  при переименовании сети в Свойствах сети.

Исправлена ошибка потери пользовательских точек пересечения при редактировании профиля сети.

Исправлена ситуация: при закрытии окна редактирования профиля (при нажатии Да) не сохранялись изменения.

Для команды платформы “Подобие (Offset)” добавлена реализация отрисовки временной графики при указании стороны подобия для следующих геонов:

- инженерная сеть.



ТРАССЫ

Исправлена ошибка построения смещенной трассы в ситуации, когда в установках геона Трасса установлен стиль по умолчанию для набора подписей <НЕТ ЗНАЧЕНИЯ>.

Исправлено редактирование значения пикета начала трассы в менеджере свойств.

Для команды платформы “Подобие (Offset)” добавлена реализация отрисовки временной графики при указании стороны подобия для следующих геонов:

- прямая плана трассы,

- кривая плана трассы,

- клотоида плана трассы,

- трасса.

Поправлено нахождение пересечения с трассой при редактировании профиля по плану трассы.

Уточнен интерфейс и документация для соединения трасс.



КОРИДОРЫ

Исправлено падение при создании нового и копировании  существующего стиля подписей.

Исправлена ошибка в команде расчета объемов материалов по поперечникам.



ГЕОМОДЕЛЬ

Исправлена ошибка получения списка ИГЭ в проводнике чертежа.









Ревизия 25.0



под Windows 10-11 и Linux





ОБЩЕЕ

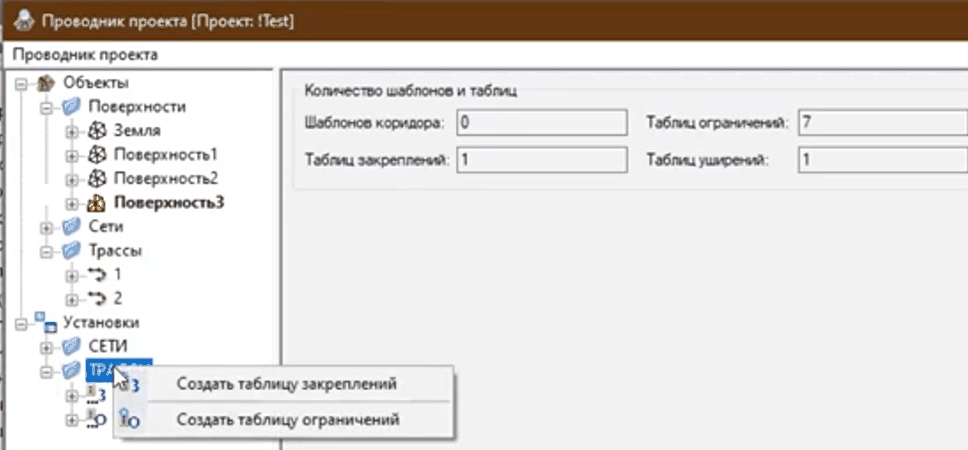

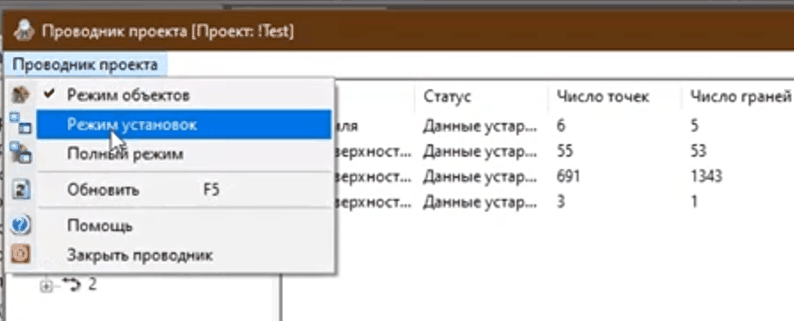

•Исправлено падение при выборе режима "Установки" в Проводнике проекта.

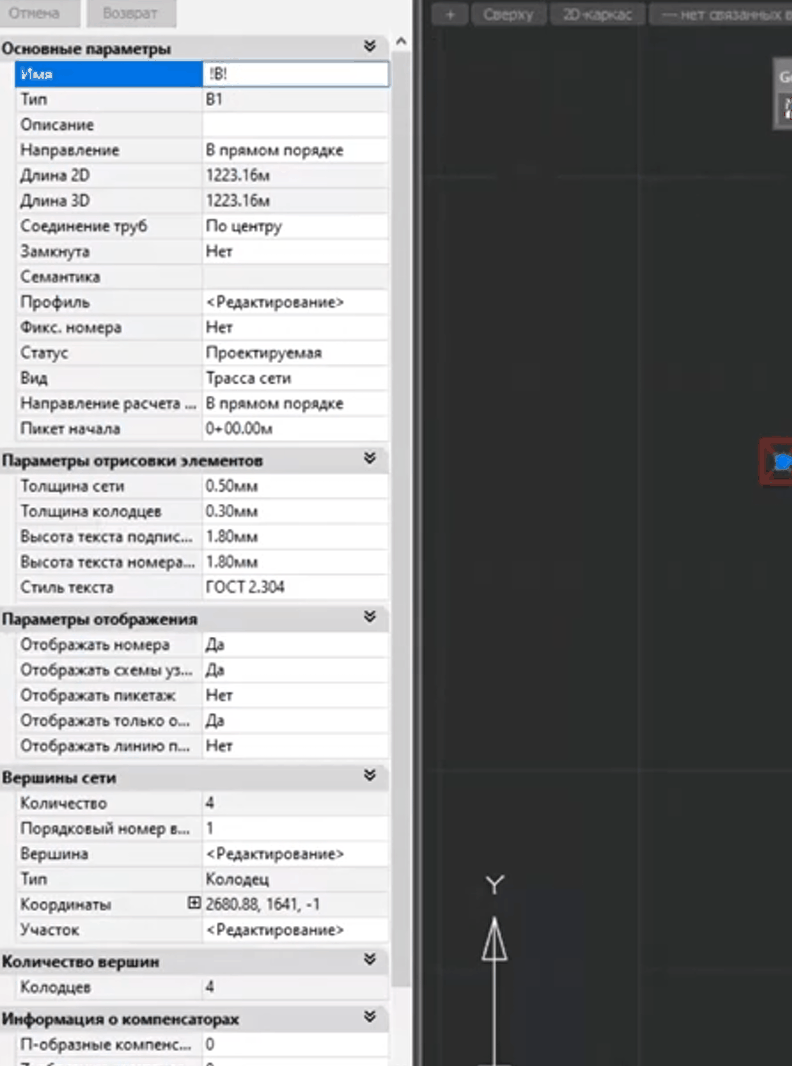

•Семантика отображается в менеджере свойств.

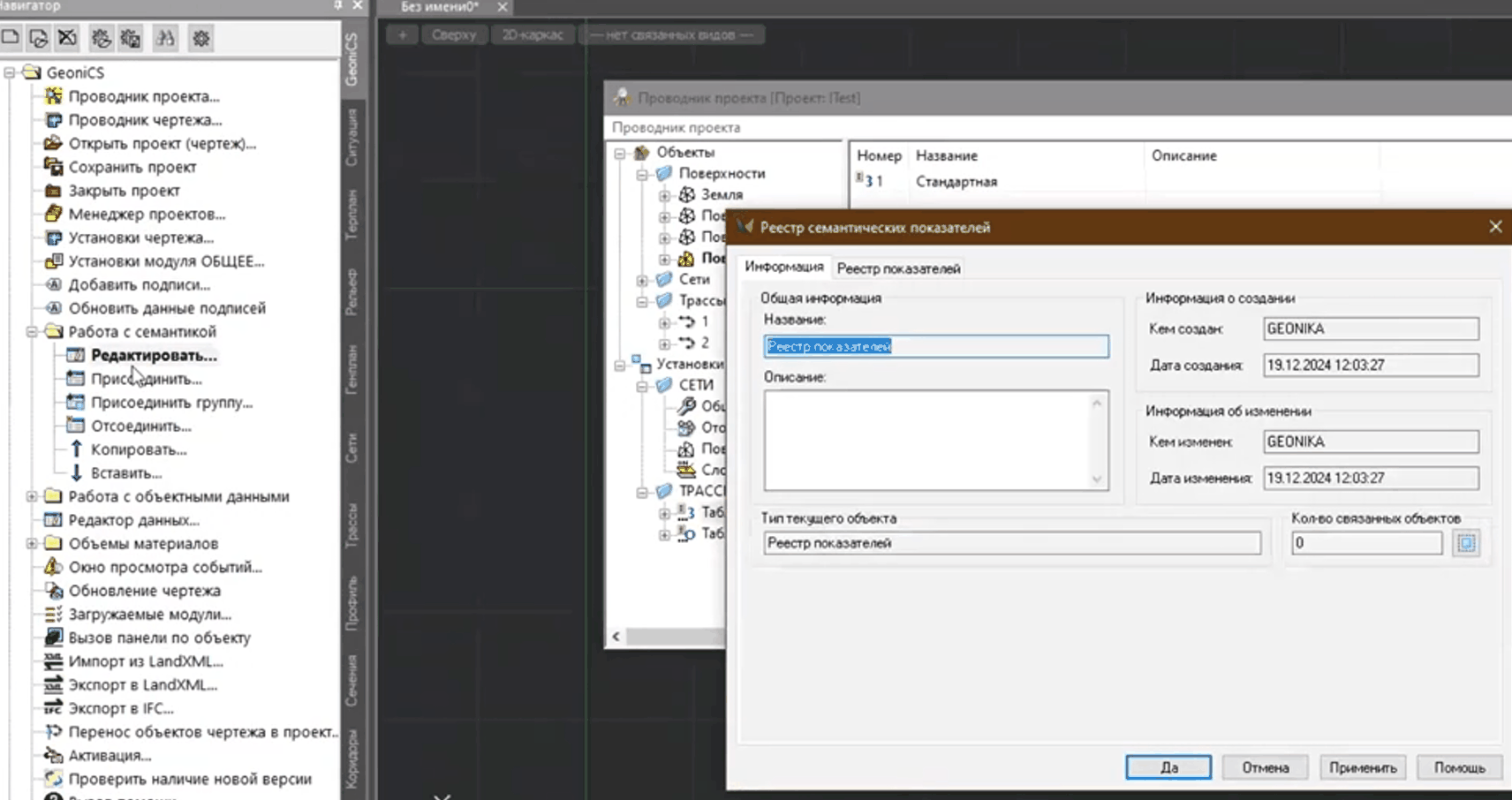

•В геодерево вынесена команда работы с Реестром семантических показателей.

•Объектные данные отображаются в Менеджере свойств по группам.

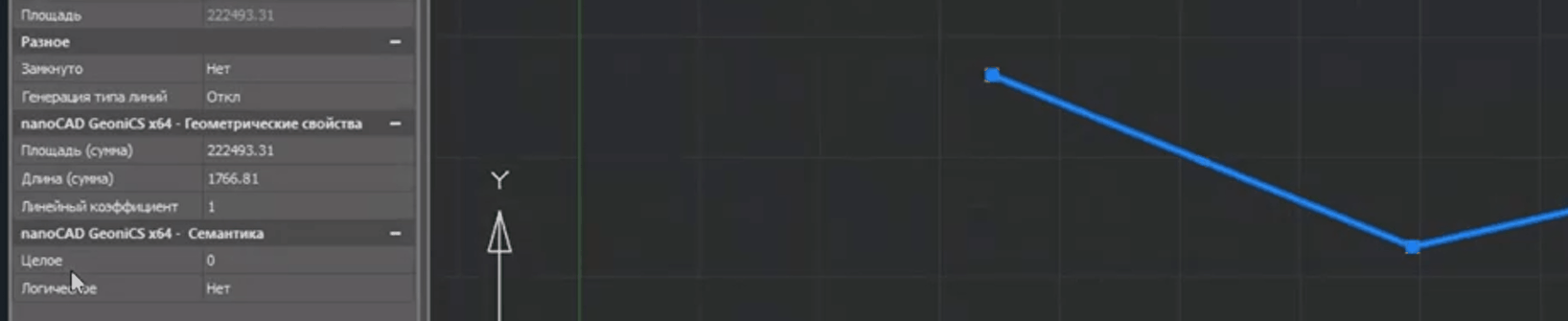

•Возможность суммировать в Менеджере свойств одни общие свойства (например, длина, площадь) для выбранных объектов разных типов.

•Отрисовка для каждого отдельного видового экрана в пространстве листа по той ПСК, которая в них выставлена: подписей, (геоточек, опорных точек,  трасс).

•Команда gt включает выключенное геодерево и отключает включенное; gtstart – запускается вначале и зависит от режима геодерева – включает или нет.

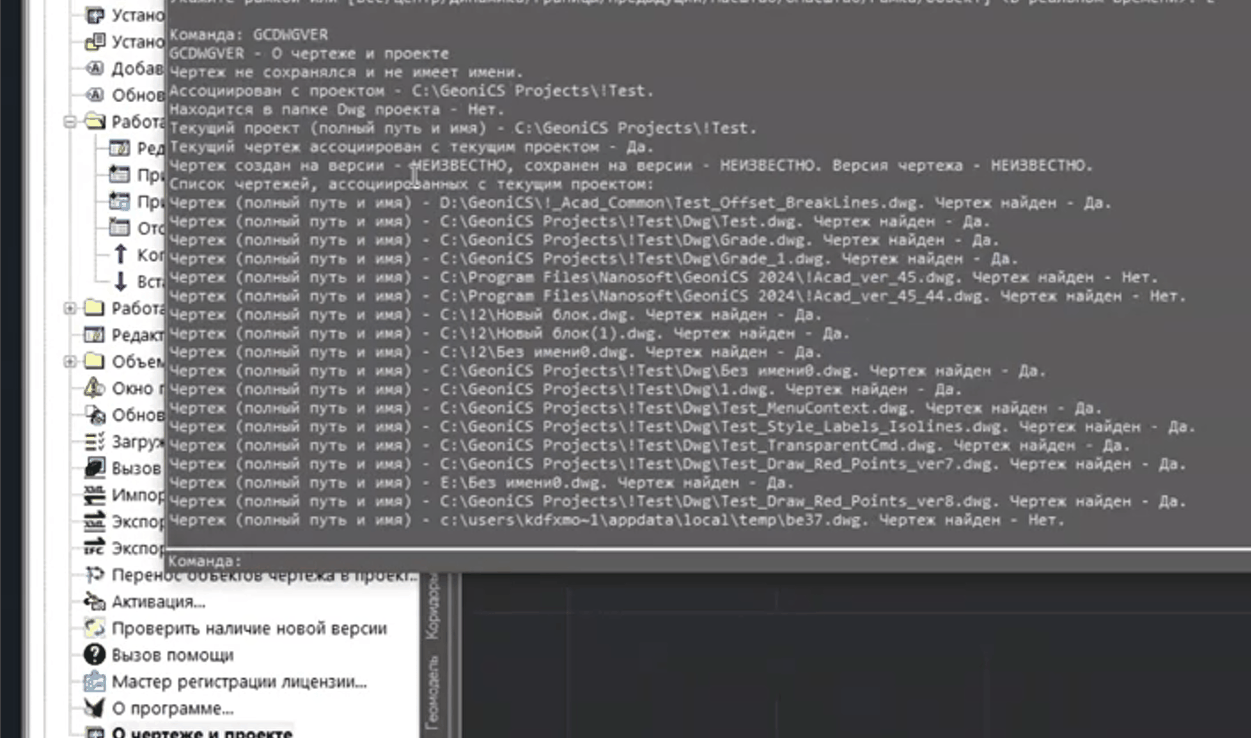

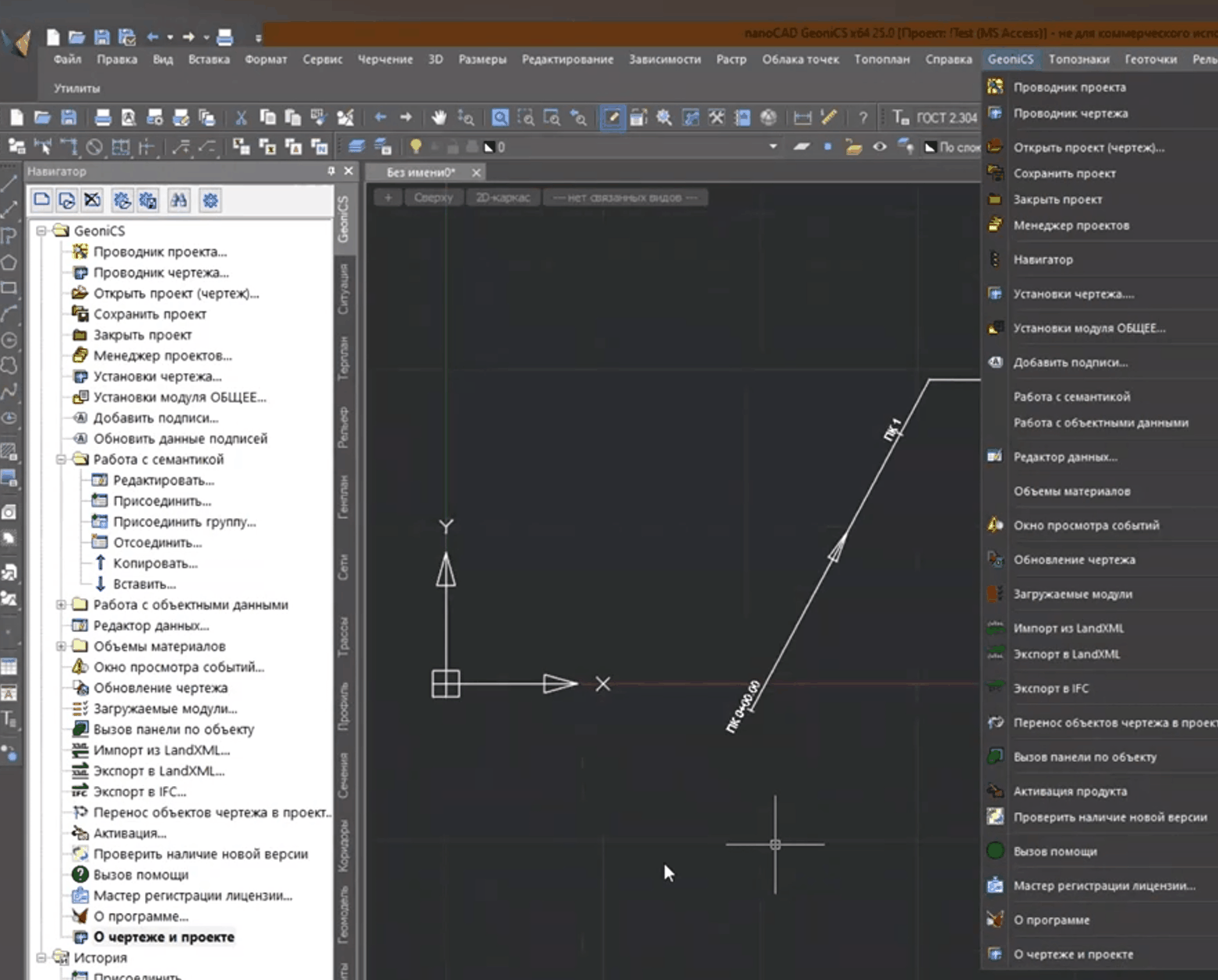

•Выдача информации о чертеже и проекте.



ТОПОПЛАН



СИТУАЦИЯ

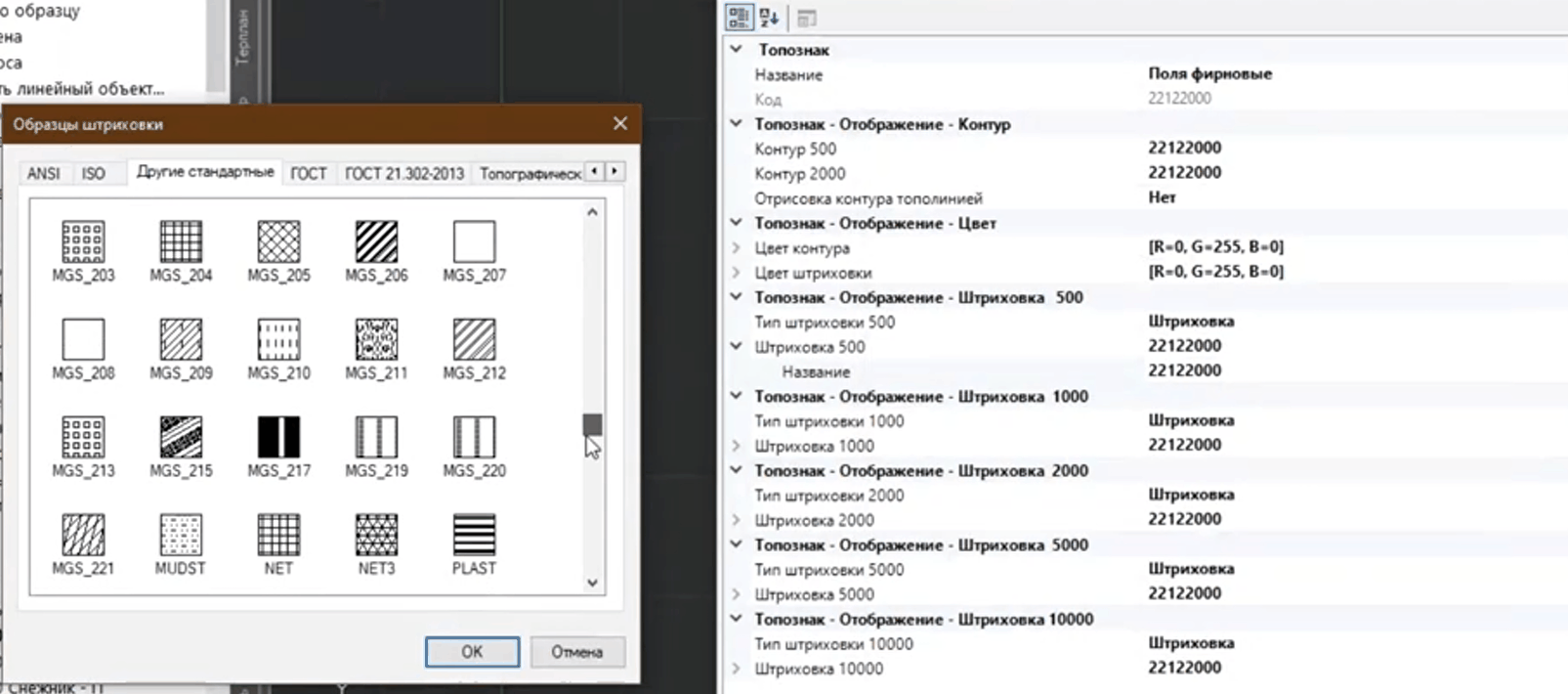

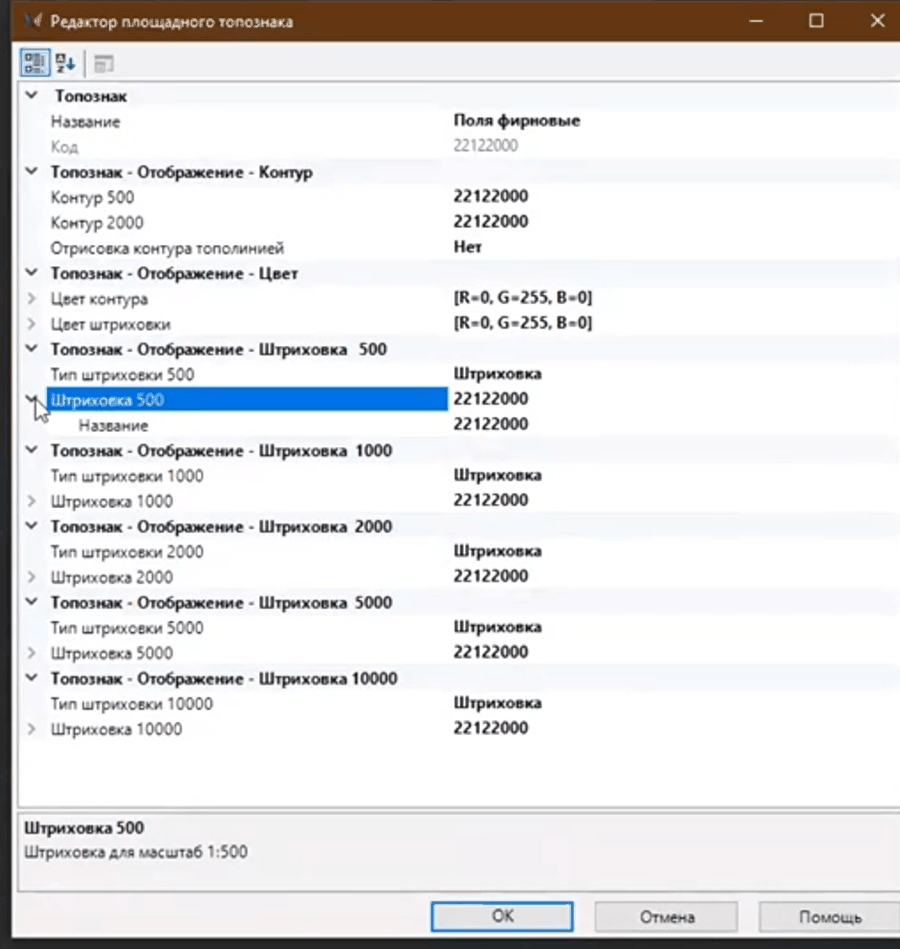

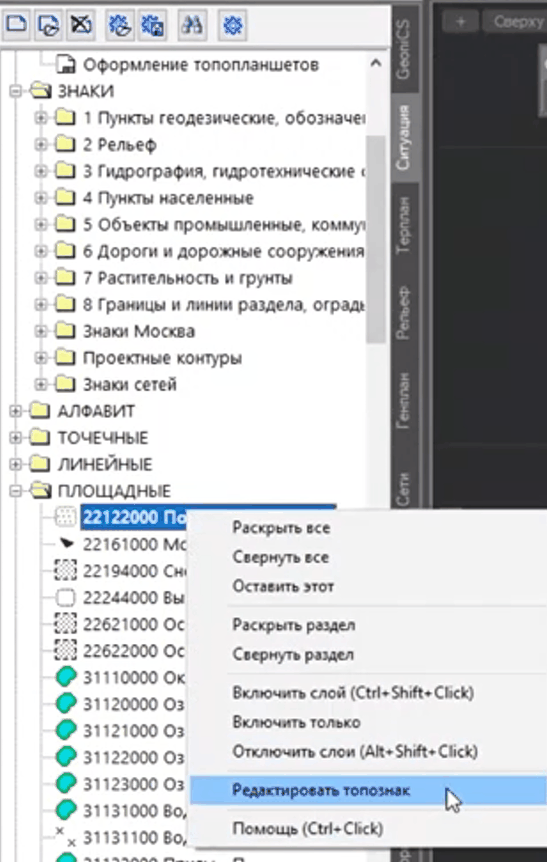

•Исправлена ошибка при вызове диалога выбора штриховки в редакторе площадных топознаков. Актуально для nano24.х.



РЕЛЬЕФ

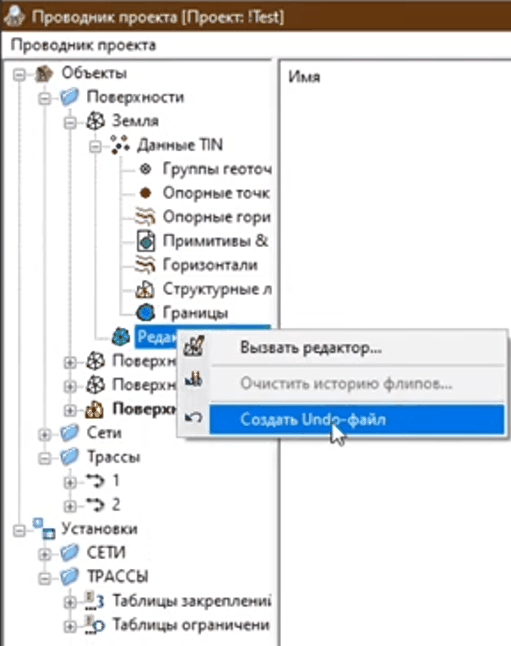

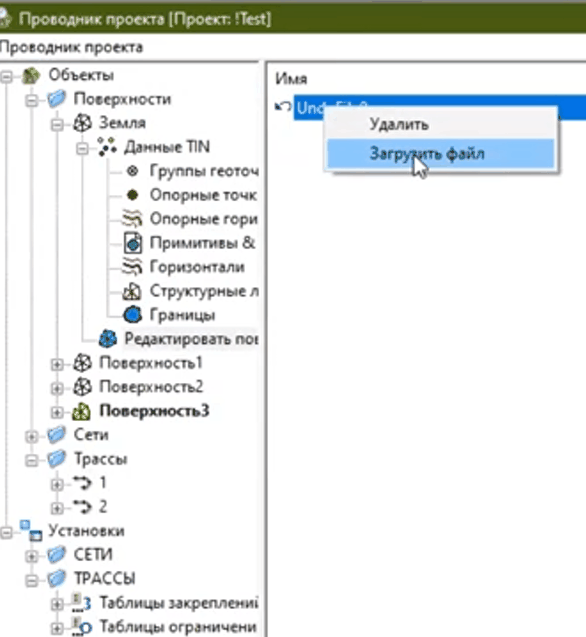

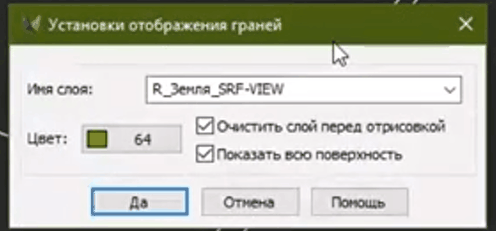

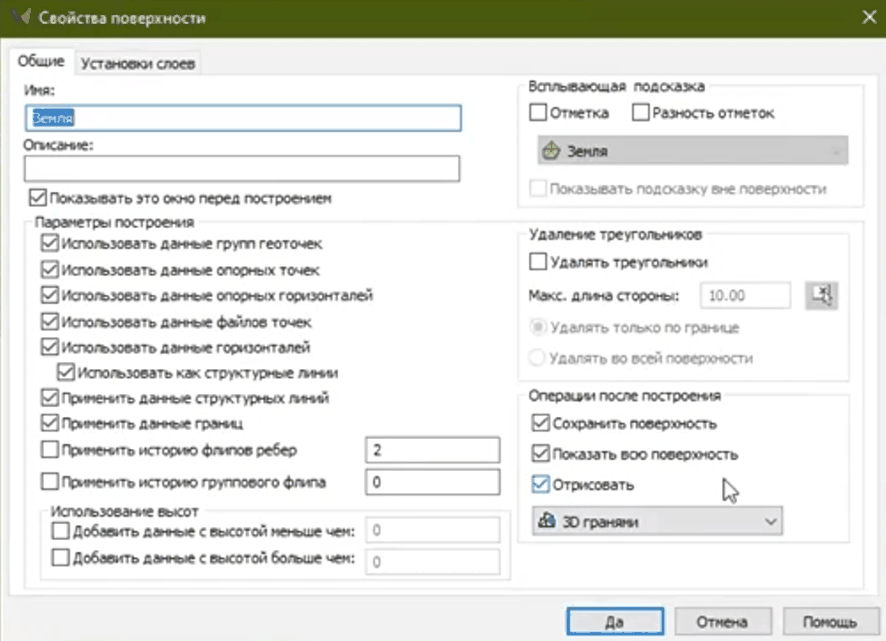

•При загрузке undo-файла (откате) происходит отрисовка поверхности в соответствии с установками. При этом слой ранее отрисованной поверхности очищается или нет в соответствии с установками.

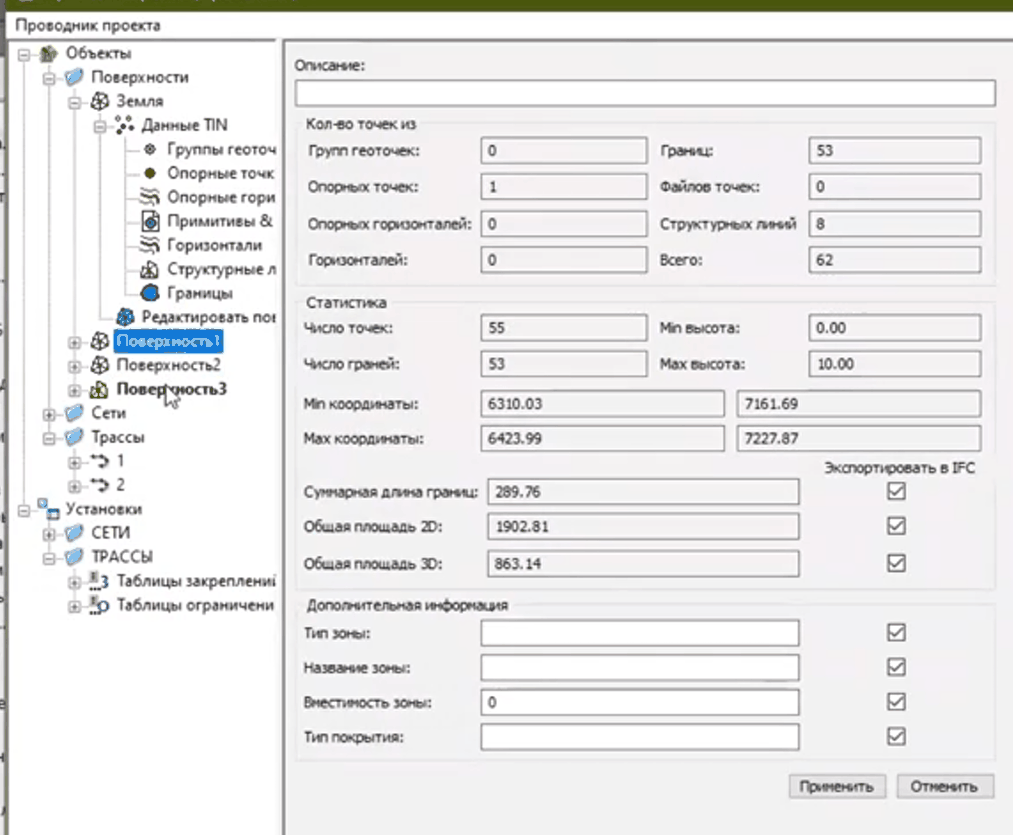

•Исправлен расчет 3D–площади поверхности (для одного из полей, что экспортируются в IFC и отображаются в свойствах поверхности).

•Добавлена полоска прогресса при расчете площадей больших поверхностей (от 10000 граней).

•Исправлена ошибка построения горизонталей, при которой в редких случаях точки горизонтали получали неправильные координаты.

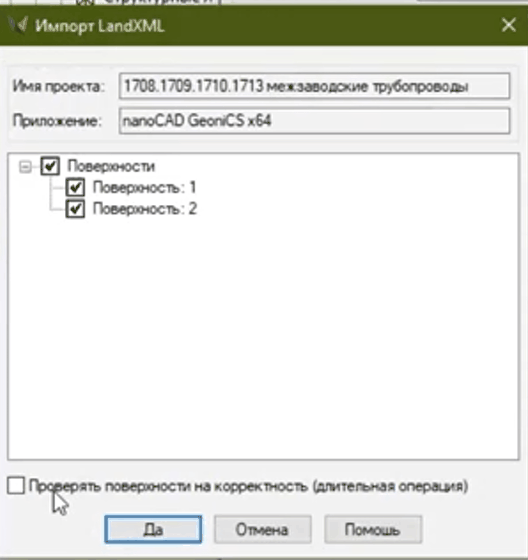

•Значительно ускорен Импорт поверхности из LandXML-файла за счет возможности не проверять поверхность на корректность под ответственность пользователя.

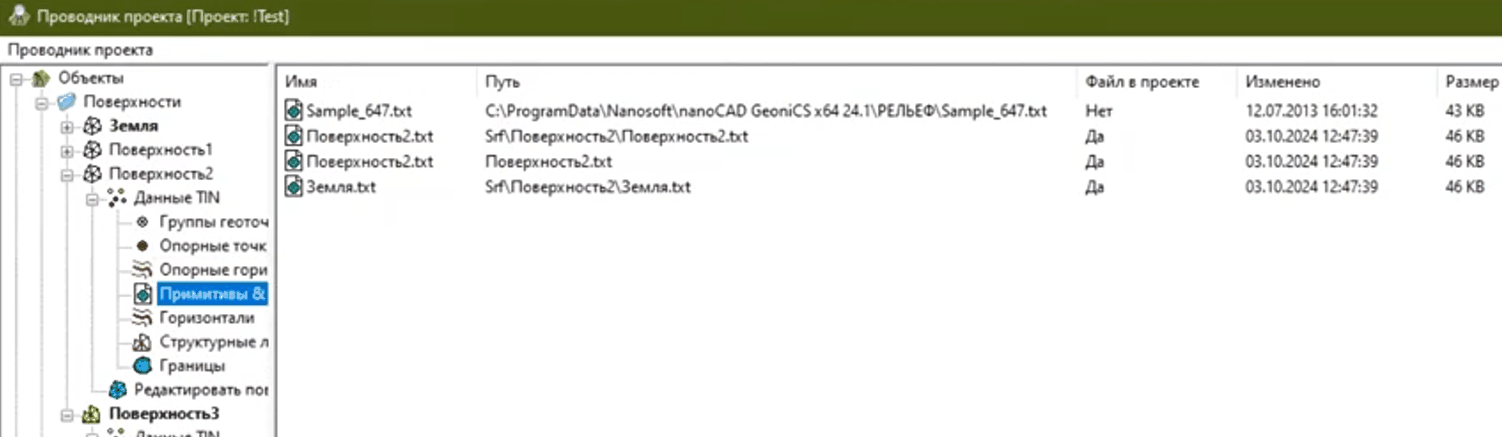

•Относительный путь к файлу точек в проекте: возможность переноса (копирования) и переименования проекта, переименования поверхности. Примитивы и файлы точек

•В диалоге "Список геоточек" редактирование параметров для большого количества геоточек, вставка точек в чертеж, удаление из чертежа и проекта – для БД SQLite было очень медленно.  Исправлено.







ГЕНПЛАН



Вертикальная



•Красные (опорные) точки: добавлена еще одна опция отрисовки – прямоугольники; подписи отображаются всегда правильно, выноска не пересекает текст, компоненты и выноски можно перемешать и возвращать в исходное состояние.

•Восстановлено штрихование областей выемки при расчете  объемов по методу призм.



СЕТИ



•Добавлено резервное копирование файла сетей nets.bin.

При открытии, если обнаружена ошибка, будет последовательно выведено 2 сообщения.

Первое – об ошибке открытия и о передаче файла.

Второе – о результатах открытия резервной копии (успешно или тоже проблема).

В каждом проекте создается 2 резервные копии файла nets.bin:

1) nets.bin.backup - при сохранении проекта/чертежа.

2) nets.bin.onload.backup - при успешном открытии проекта.

При сохранении проекта/чертежа (информация последовательно сохраняется в nets.bin и в резервную копию nets.bin.backup). Резервное копирование выполняется и при автоматическом сохранении чертежа.

При успешной загрузке проекта тоже создается резервная копия файла сетей. Она автоматически НЕ загружается. Но вручную, если возникнет необходимость, можно будет из нее восстановить (переименовать в nets.bin).

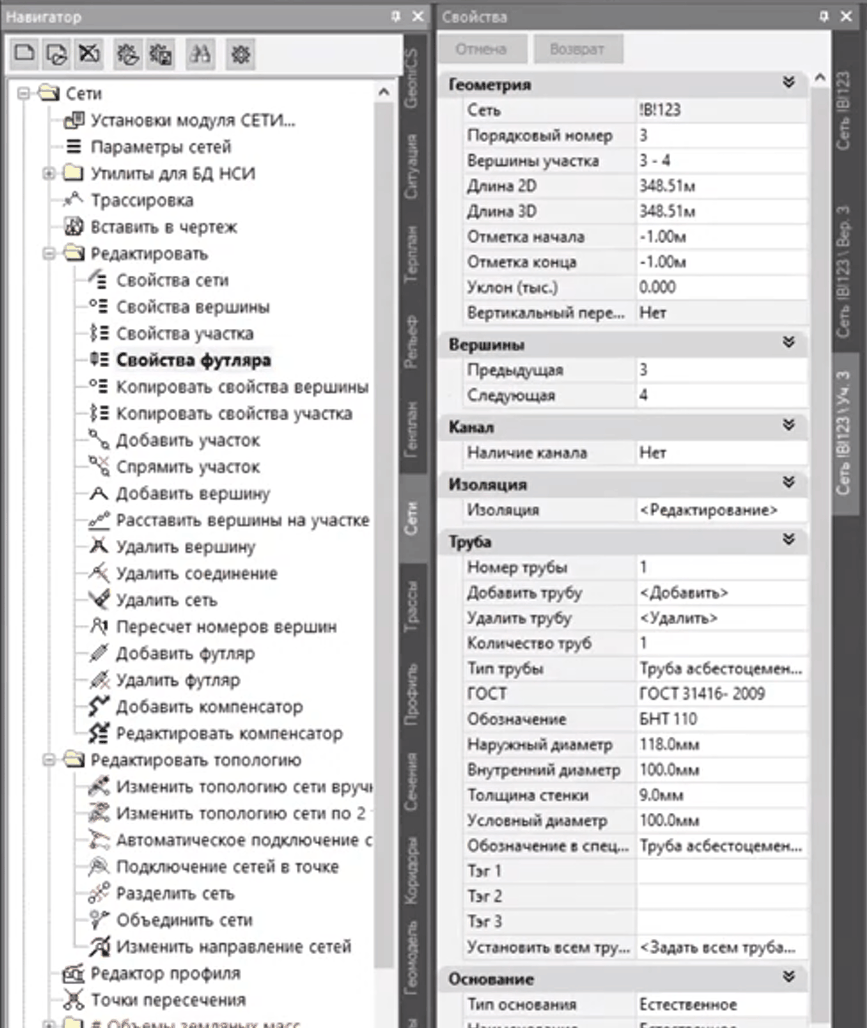

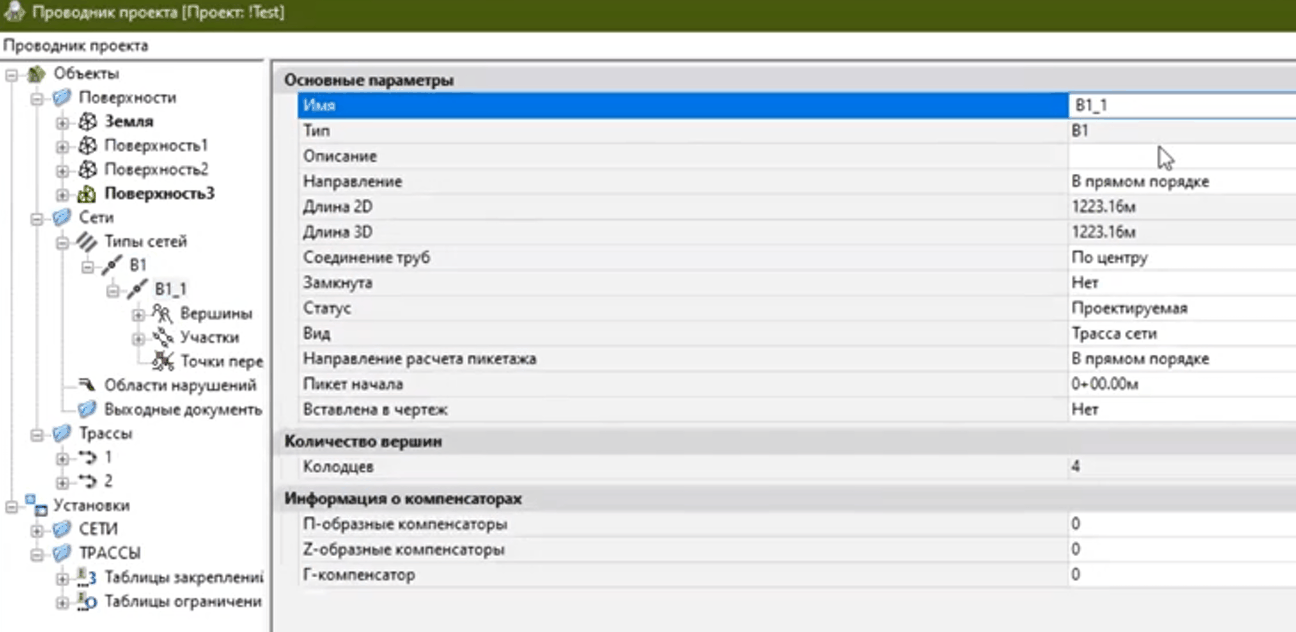

•Добавлена возможность редактировать имя сети (Проводник проекта, свойства сети из чертежа).

•Пункт меню «Обновить» в Проводнике проекта теперь обновляет и сети.

•Исправлена ошибка, когда Редактор БД НСИ не работал с проектом SQLite.

•Исправлена логика обновления зависимых значений при редактировании пользователем типа/типоразмера трубы участка сети.

•Обновлены таблицы самотечных сетей. Колонки по конструкциям колодцев формируются динамически по тем структурным элементам, которые входят в структуру колодцев сети.

Обновлены следующие таблицы:

- Таблица канализационных колодцев (ТПР  902-09-22.84)

- Таблица дождеприемных колодцев (ТПР 902-09-46.88)

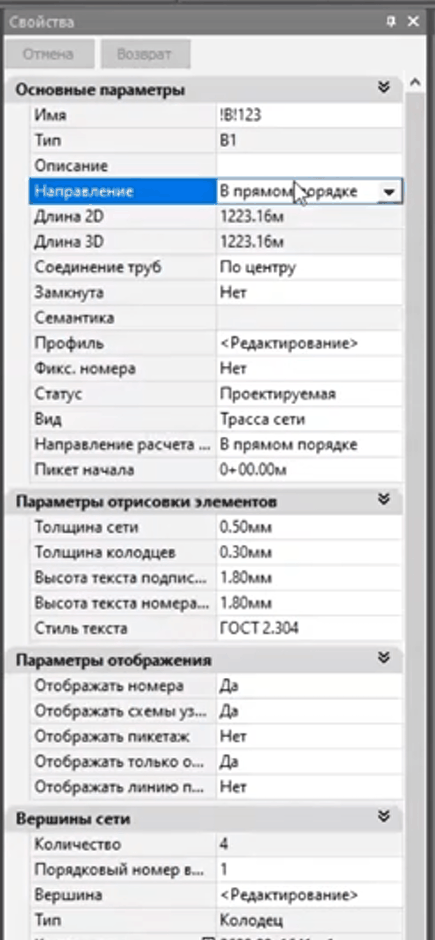

•Исправлена работа свойства "направление сети" при построении профиля сети.

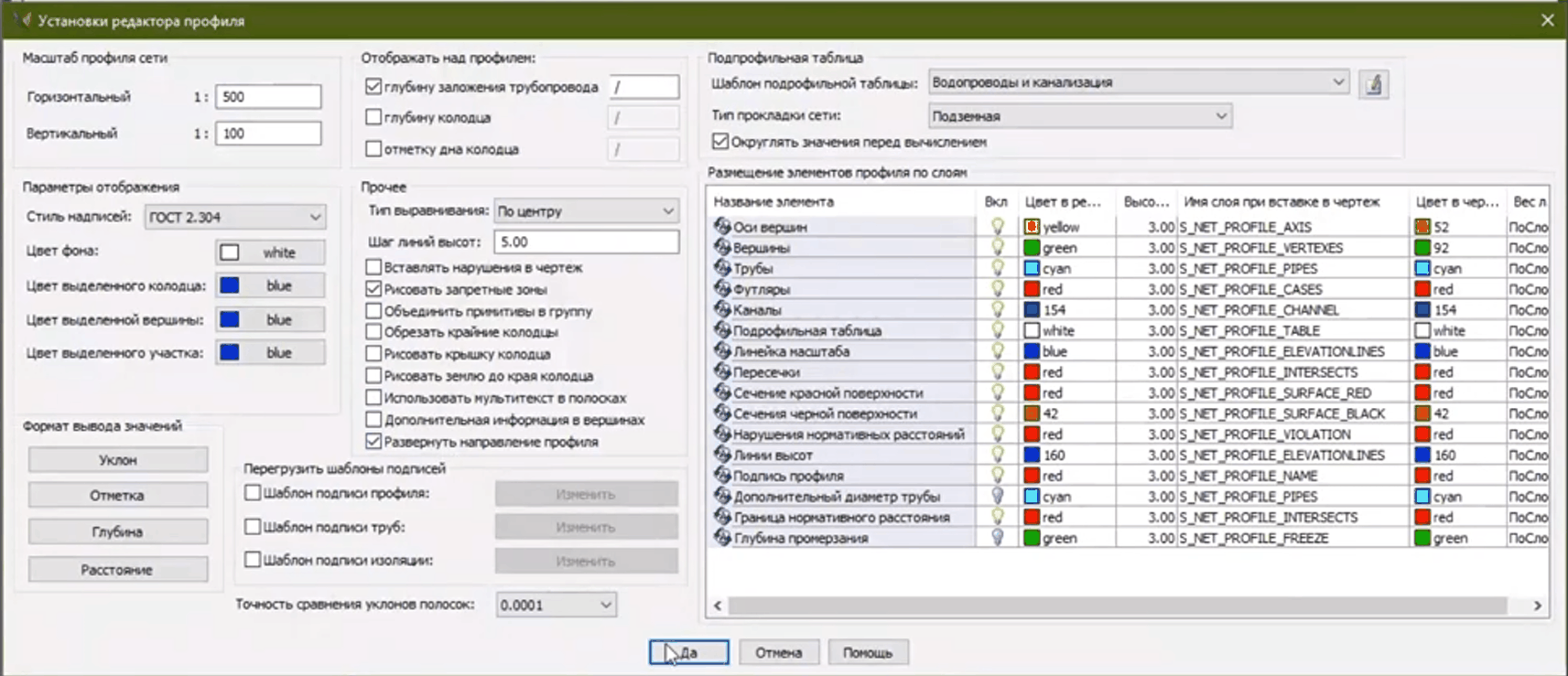

•В установки профиля сети добавлен флаг «Разворот направления профиля», позволяющий построить профиль сети от конца сети к началу.

•Добавлено контекстное меню на вкладках палетки свойств объектов сети. Через контекстное меню возможно закрытие вкладки и перемещение выше/ниже.

ТРАССЫ

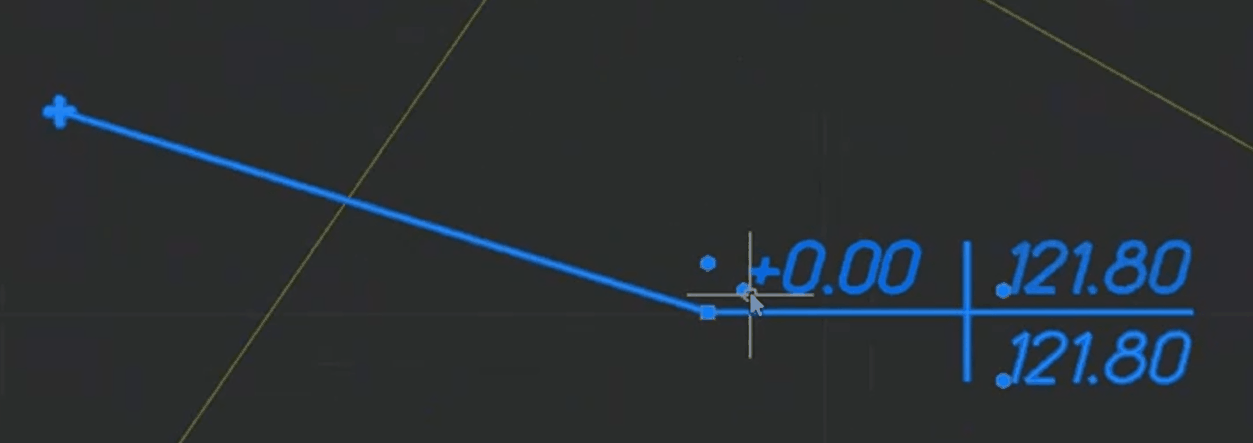

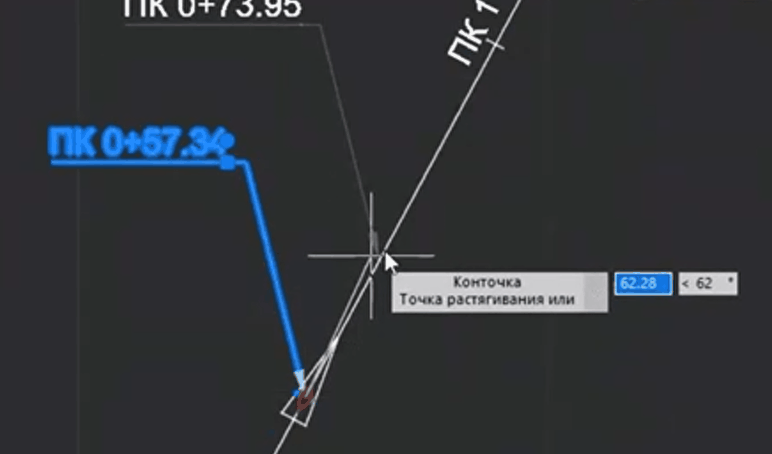

•Подпись Точка на трассе можно выбрать и сместить по трассе с помощью ручек.

•Поправлена работоспособность прозрачных команд:

Раздел трассы:

-  “Пикет/Смещение -> Точка Автокада” - 'GSO

Раздел профиль:

-  “Информация по окну профиля” - 'GPI

-  “Пикет/Смещение -> Точка Автокада” - 'GSE

-  “Уклон/Пикет -> Точка Автокада” - 'GGS

-  “Уклон/Отметка -> Точка Автокада” - 'GGE

Раздел сечения:

-  “Информация по окну сечения” - 'GSI

-  “Смещение/Отметка -> Точка Автокада” - 'GOE

-  “Уклон/Смещение -> Точка Автокада” - 'GGO

•Исправлено падение при редактировании подписей профиля, которые могли возникнуть в некоторых частных случаях.

•Исправлено падение в командах, которые требуют выбора профиля по плану трассы, которое могло возникнуть в некоторых частных случаях.

•Выбор профилей указанием трассы. Исправлено.

УТИЛИТЫ

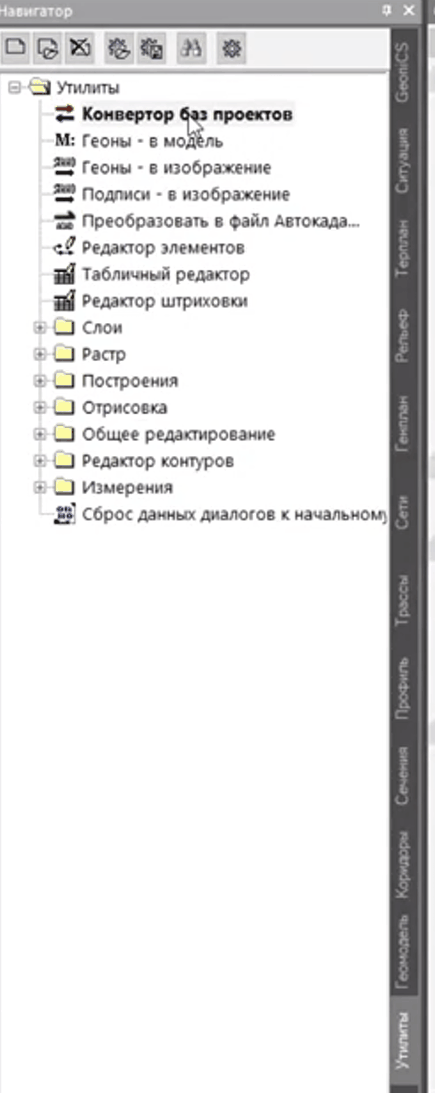

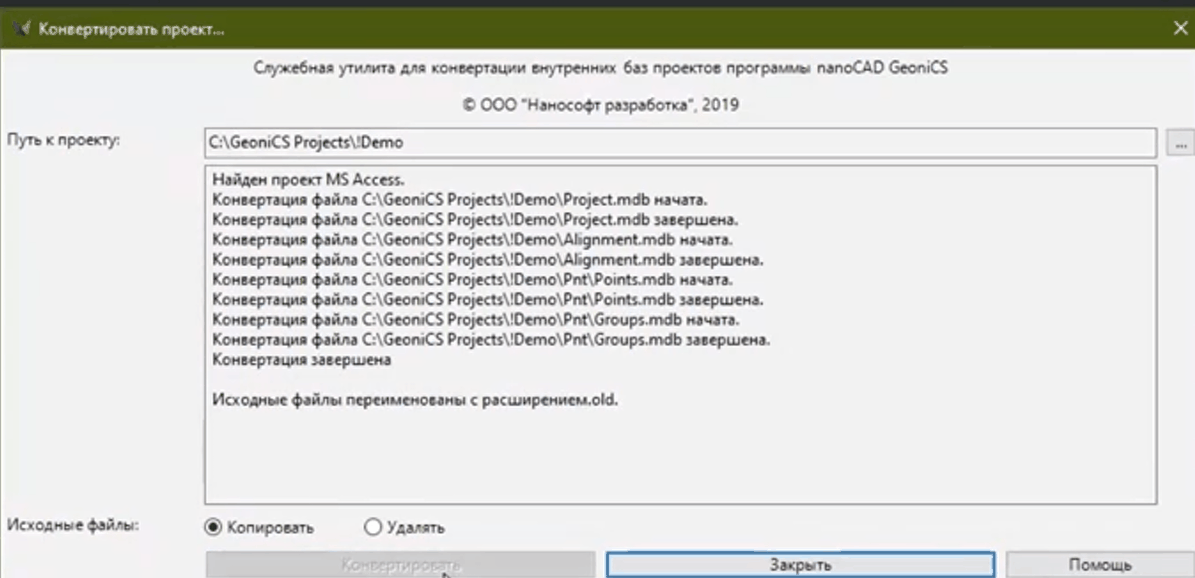

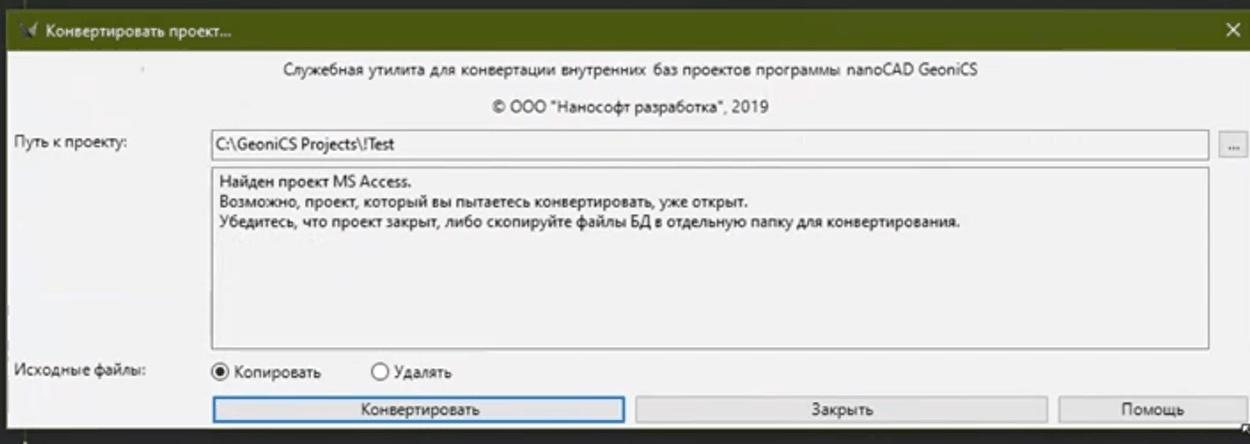

•Добавлен конвертер БД проектов (команда в платформе и в виде отдельной программы) в обе стороны: между  Access <-> SQLite. При конвертировании проекта добавлена проверка, чтобы проект не был открыт.





Для Linux - версия 24.1  см. сайт www.nanoCAD.ru
