ТРАССЫ (геометрия, план, профиль) > План > Ведомости

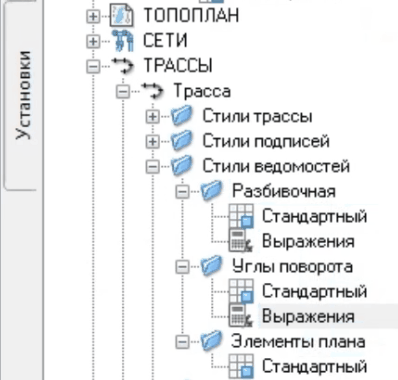

Стиль:

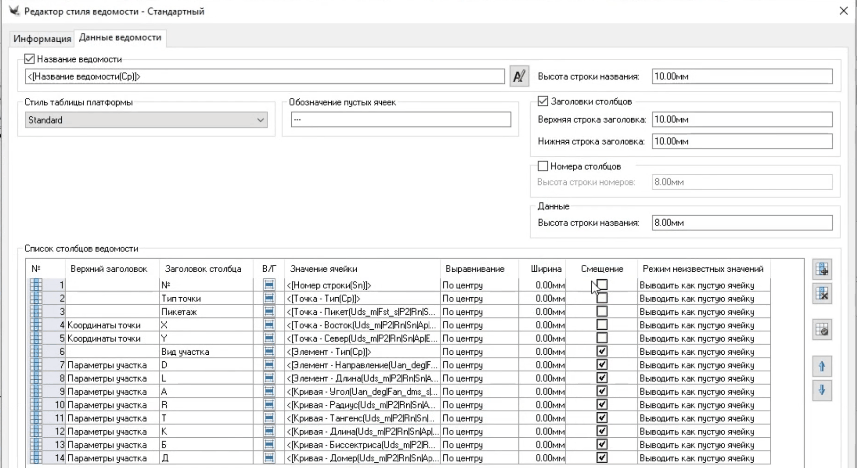

В стиле данной ведомости есть понятие смещенного столбца (столбец Смещение) и, соответственно, нет сортировки.

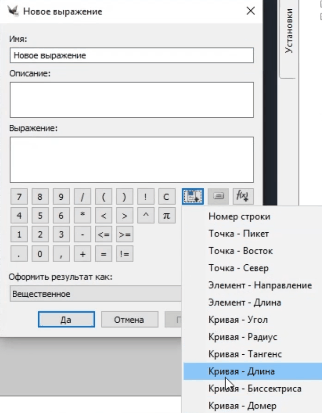

Для данной ведомости возможны выражения - свои инф. поля, они с подписями не коррелируют

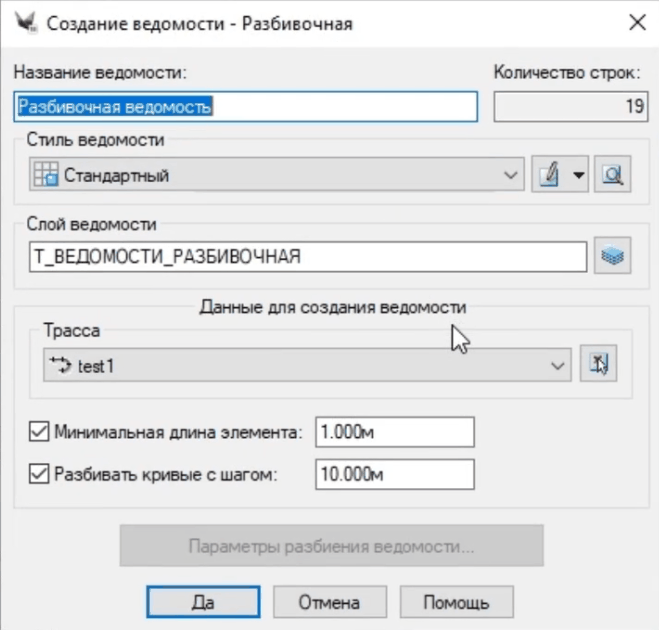

При создании ведомости разбивки оси необходимо выводится диалоговое окно:

В диалоге настраиваются параметры:

• Название ведомости,

• Стиль ведомости – выбирается из выпадающего списка,

•Слой ведомости,

•Данные для создания ведомости:

•Трасса

• Минимальная длина элемента,

• Шаг разбивки кривых.

Установив все параметры, нажмите кнопку Да, выберите трассу.

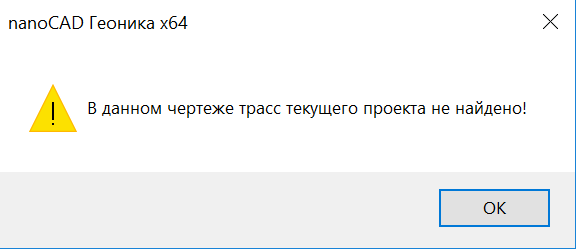

Если ее нет:

Далее в чертеже укажите точку вставки ведомости.

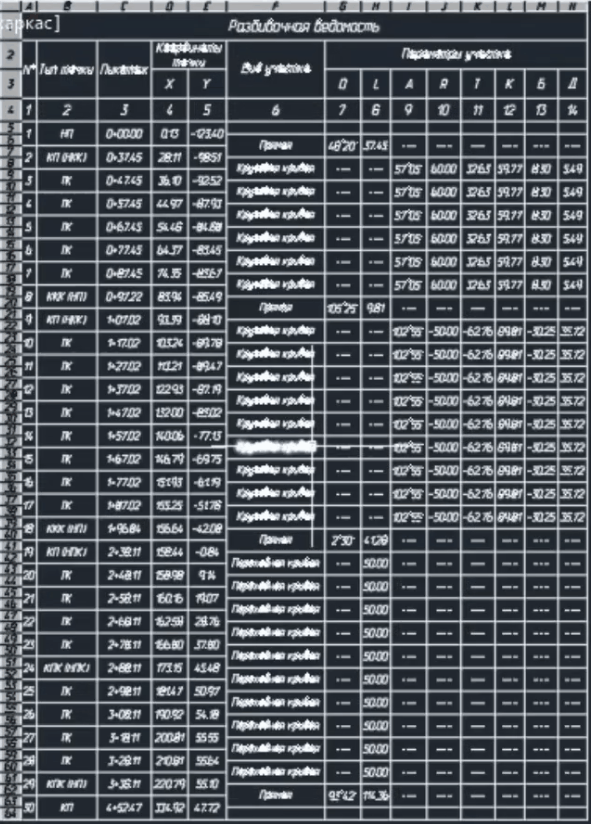

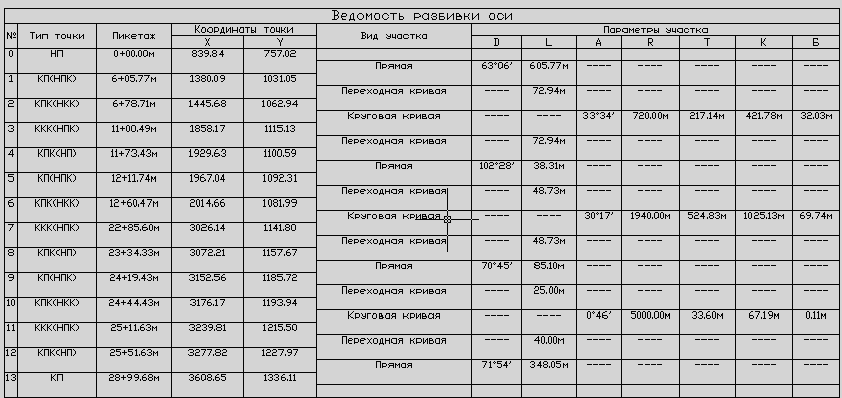

Ведомость отрисовывается на экране. Это примитив платформы – Таблица.
