ГЕНПЛАН (горизонтальная, вертикальная, благоустройство) > Вертикальная планировка

Можно рассчитать классические картограммы земляных работ. Это старый традиционный способ – аналог ручного. Он обеспечивает большую проверяемость со стороны пользователя.

Суть его сводится к следующему:

·разбивка сетки квадратов (матрицы) с заданными размерами (40х40, 20х20 и т.д.). Данная сетка создается параллельно строительной сетке (Стройсетка) и по умолчанию имеет с ней общее начало (Предполагается, что если стройсетка создана в ПСК - то в плане этой ПСК и происходит разбивка картограммы. Поэтому паралельно. Начало разбивки квадратов картограммы указывает пользователь - и оно может отличаться от начала ПСК стройсетки.);

В матрице есть строки и столбцы – квадраты, клетки. Забегая вперед, это позволяет вывести сводную таблицу – баланс.

Хотя в общем случае это и необязательно – тогда просто не будет выводиться баланс.

·дальше на шаге разрезки эти квадраты режутся на фигуры – различными СЛ (в т.ч. полученными из откосов бровками).

Получаются фигуры: насыпи, выемки и (новое!) области совпадения. Получившиеся фигуры все равно будут принадлежать клеткам матрицы.

·Здесь может вмешаться пользователь:

•удаление мелких и объединение контуров в необходимые;

•в вершинах сетки квадратов, используя цифровые трехмерные модели существующей и проектной поверхности определяются их отметки, а также их разность – так называемые рабочие отметки, имеющие положительный или отрицательный знак;

•при необходимости проектировщик может отредактировать красные отметки;

Далее разветвление по методам расчета: классический (ручной) и точный ("по призмам").

Цель ручного – соответствовать методике СНиПа. Чтоб доказать проверяющим. Так можно посчитать и вручную.

При ручном способе расчета картограммы вообще может НЕ БЫТЬ поверхностей: нарисовали фигуры, в узлах (и не только) задали отметки, отредактировали – и посчитали.

·после этого по определенной методике вычисляются объемы земли (насыпи и/или выемки) в каждом квадрате. Каждому объему присваивается положительный или отрицательный знак. Линия разделения насыпи и выемки – изолиния нулевых работ – наносится пунктиром; Нюансы ручного расчета. Должно быть два вида точек:

- опорные, отметка которых участвует в расчете (обычно в узлах) – складываются отметки и делится на количество таких точек. Опорные – это точки квадратов + точки пересечения границ квадратов со СЛ.;

- вспомогательные, отметка которых просто интерполируется по опорным, но в расчете не участвует. Сейчас у нас все опорные. Определять вид точек надо дать пользователю. Сейчас, кстати, можно задавать еще число учитываемых нулевых точек. Когда введем вспомогательные, это отпадет – станет ненужным.

·Выход для обоих способов расчета одинаков: оформление чертежа картограммы – 2 цифры на фигуру – площадь и объем. А также надписывание линий нулевых работ);

·создание общей ведомости, баланса земляных работ -- если вначале была задана матрица;

В дальнейшем (в работе) – разработка схемы перемещения земляных масс, которая представляет собой вариант решения транспортной задачи с соблюдением общего баланса;

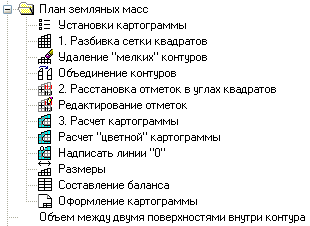

Для такого способа расчета картограммы нужно последовательно выполнить следующие подпункты меню (цифрами пронумерованы обязательные пункты).

Кроме традиционного имеется способ расчета объемов по призмам. При наличии поверхностей и двух методов расчета – можно использовать некоторые параметры, определяющие соотношение результатов расчета одних и тех же фигур.

Как построить картограмму с разворотом:

•Установить ПСК как необходимо.

•Перейти в ее план.

•Построить картограмму (квадраты, отметки, расчет).

•Вернуться из плана в ПСК.

Стройсетка для картограммы не обязательна.
