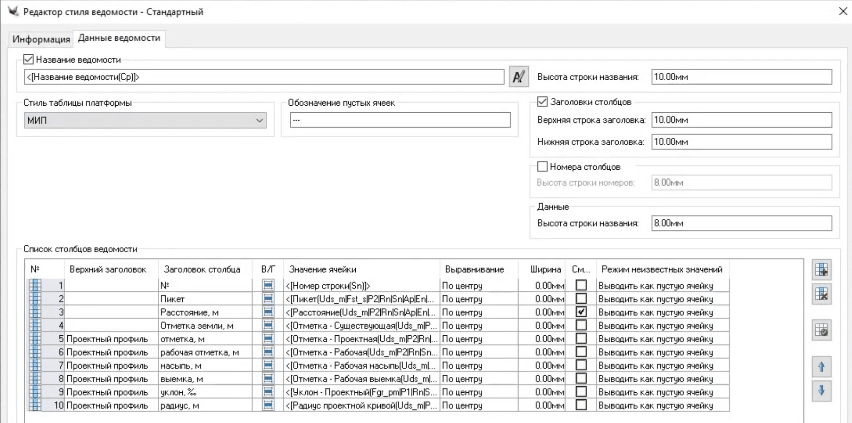

Стиль ведомости:

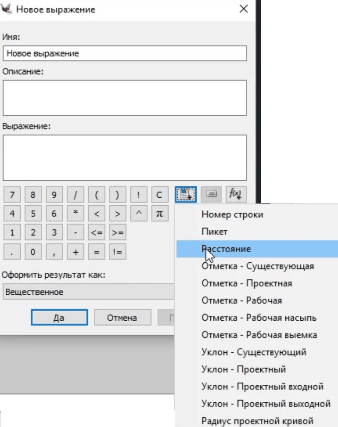

Для данной ведомости возможны выражения - свои инф. поля, они с подписями не коррелируют

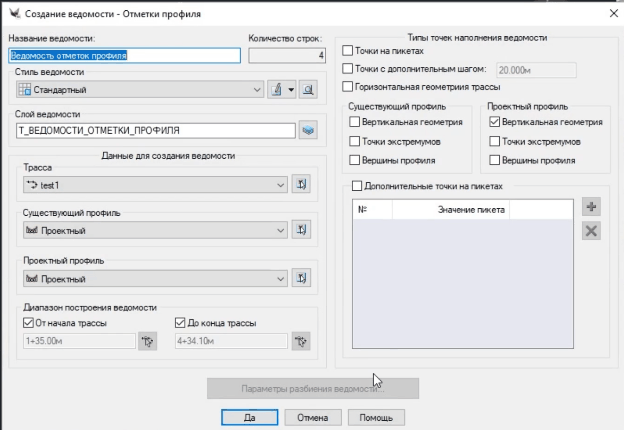

При вызове команды появляется диалог:

В диалоге можно:

1. Указать Название ведомости.

2. Указать Стиль ведомости.

3. Указать Слой ведомости.

4. Указать Трассу.

5. Указать существующий профиль.

6. Указать проектный профиль.

7. Указать Диапазон построения ведомости.



Указать типы точек наполнения ведомости:

- точки на пикетах,

- точки с дополнительным шагом,

- горизонтальную геометрию трассы.



на существующем профиле:

- вертикальная геометрия,

- точки экстремумов,

- вершины профиля.



на проектном профиле:

- вертикальная геометрия,

- точки экстремумов,

- вершины профиля.



Дополнительные точки на пикетах.



Обращаем внимание:

В ведомость отметок по профилю есть возможность выводить значение угла поворота трассы влево или право. Значение доступно только для точки совпадающей пикетом с углом поворота.

- В ведомость отметок по профилю есть возможность выводить отметки для левого и правого смещенных профилей.

- В ведомость отметок по профилю есть возможность не задавать значения профилей.

Установив все параметры, нажмите кнопку «Да», а на чертеже укажите точку вставки ведомости.

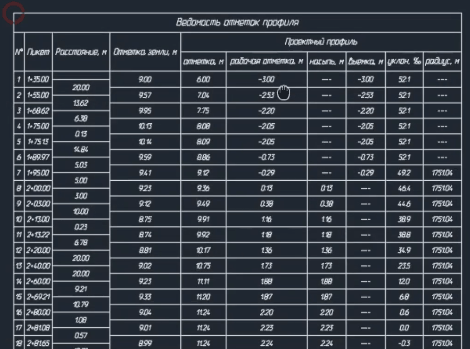

Ведомость отображается на экране.





В работе: при построенных смещенных профилях (см. Создать смещенный профиль) добавить в ведомость отметки по смещенным влево и вправо профилям.
