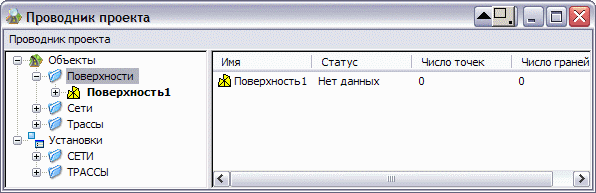

Главный элемент интерфейса для работы с объектами проекта (в частности, поверхностями) – Проводник проекта – окно, содержащее дерево объектов проекта


В частности, навигатор содержит дерево поверхностей и подокно со статистикой.

Способ вызова – из падающего меню или из кнопочного меню. Проводник, естественно, вызывается только при открытом проекте.

Само окно Проводника – обычное окно Windows: его можно изменять, минимизировать и максимизировать. При последующем открытии в сеансе оно открывается там и тех размеров, где и каким было перед закрытием. А в новом сеансе – с размерами по умолчанию.

Проводник можно сворачивать в иконку.

Проводник позволяет создать поверхность, указать источники данных, построить и визуализировать поверхность, вызвать редактор и выполнить реструктуризацию поверхности. Кроме того, в нем можно посмотреть статистику по различным объектам поверхности.

В меню Проводника всего три пункта. Но их можно вызвать и выбирая пункты в дереве и нажимая правую кнопку мыши – как и в геодереве.

Если в открытом Проекте есть поверхности, они выводятся.

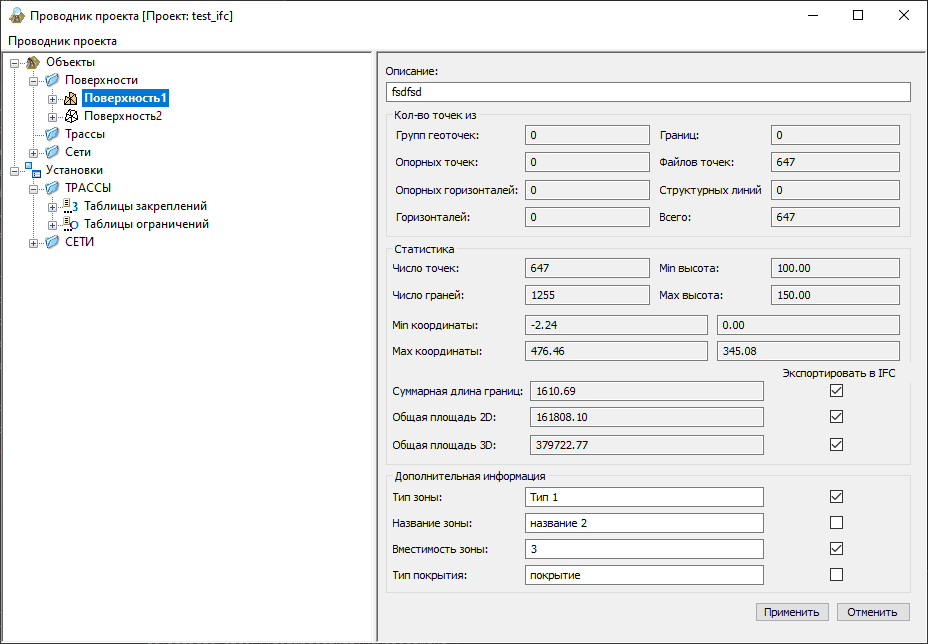

new_re55



При щелчке правой кнопкой мыши на каждом элементе возникает соответствующее меню. Это стандартный для Windows интерфейс. Он давно используется в геодереве и ряде Автокад-приложений.

Проводник позволяет увидеть:

"желтая иконка" - поверхность является текущей (единственная в Проекте). Текущая поверхность может не быть открыта: в случае выполнения с ней операций она откроется автоматически;

жирный шрифт - поверхность открыта, загружена в память (может быть несколько).

Поверхность может находиться в 4-х состояниях (статус поверхности – отображается в проводнике):

Нет данных. Поверхность создана (задано только имя поверхности), но нет никаких входных данных для ее построения.

Не построена. Поверхность создана, входные данные (любые) заданы. Но поверхность не строилась, т. е. триангуляция не рассчитывалась, выходных данных нет.

Построена. Поверхность создана, входные данные заданы и по ним построена поверхность (рассчитана триангуляция). Кроме того, поверхность в точности соответствует входным данным.

      Данные устарели. Поверхность построена, но входные данные были каким-то образом изменены уже после момента ее построения. Т. е. построенная поверхность не соответствует входным данным.

В правой части окна Проводника выводится входная информация, статистика и дополнительная информация.

Для построенной поверхности «Проводник» выводит в правом окне для справки статистическую информацию: количество расчетных точек, количество результирующих треугольников, min/max координаты поверхности (в соответствии с установленной точностью), суммарная длина границ (периметр), общая площадь 2D  и 3D.

Дополнительная информация: тип зоны, название зоны, вместимость зоны (к функциональным зонам, целое число), тип покрытия.

Кроме того, в Проводнике имеются возможности работы с внешними сетями, трассами, будут – с картограммами, инженерно-геологическими поверхностями.
