<< Оглавление >> Реструктуризация триангуляции (применить структурные линии) |

|

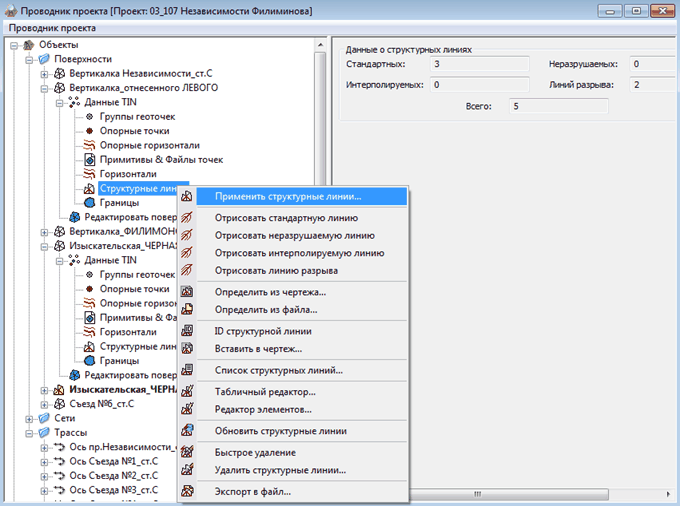

C помощью данного пункта меню можно выполнить проводку структурных линий по уже построенной триангуляции. В результате реструктуризации существующая триангуляция изменяется (пересчитывается) локально – только для тех треугольников, по которым проходят структурные линии, указанные для реструктуризации. Остальной же массив триангуляции, который уже мог быть предварительно отредактирован и изменения которого нежелательны, остается неизмененным. Количество итераций реструктуризации неограниченно. Поэтому выполнять ее всегда можно по мере надобности без глобального пересчета всей триангуляции. Реструктуризация существующей триангуляции – мощный инструмент редактирования модели рельефа.
Данная команда предназначена для проводки структурных линий рельефа по построенной триангуляции, т. е. для локальной реструктуризация триангуляции по указанным структурным линиям.
Структурные линии вводятся или задаются отдельно, т.к. там много параметров – см. выше.
При реструктуризации возможны комбинации разных типов структурных линий.
Важен порядок подачи разных типов структурных линий – что подавать раньше, т.к. результат зависит от порядка.
Для того, чтобы учитывались точки пересечения с гранями, их нужно сперва поднять на рельеф. Это имеет смысл не для стандартных, где Z берется с нее, а для интерполируемых.
Кроме того, возможно предварительное применение прополки полилиний, составляющих структурные линии.

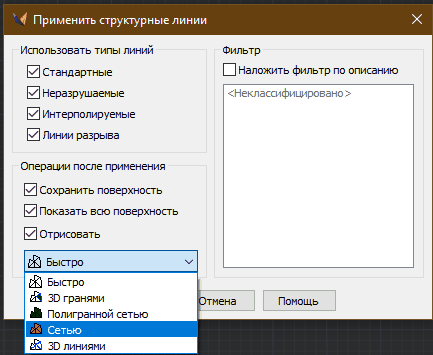

Можно поставить флажок "Отрисовать" – полученная после реструктуризации поверхность будет отрисована..
Признаком успешного завершения реструктуризации триангуляции с учетом структурных линий является их «исчезновение» под ребрами триангуляции.
Внимание! При реструктуризации могут быть добавлены дополнительные вспомогательные точки. Это вызвано объективной необходимостью избежать пересечения треугольников.
