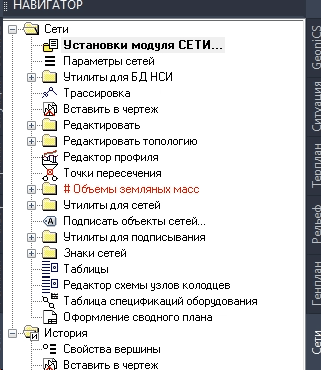

В основе модуля СЕТИ геон "Инженерная сеть". Его главная особенность – это трехмерный объект, который можно видеть как в плане, так и в профиле.
(Трубы сети отрисовываются в 3D объемно.)
Геон имитирует неразрывную полилинию участка инженерной сети без ее физических разрывов в точках вставки колодцев и в местах подписывания. Основное требование – соблюдение целостности полилинии сети. Т.е. это один объект (один участок сети). Выполнение этого требования обеспечивает возможность правильного последовательного отбора программой вершин для формирования данных для построения профиля. А внешний вид сети соответствует требованиям ГОСТ.
Объект идентифицируется в проекте именем, которое состоит из типа сети (К1, В1 и т.д.), символа подчеркивания и порядкового номера участка сети. Имена должны быть уникальны в пределах проекта.
Объект имеет направление, которое используется в дальнейшем для построения профилей.
Отображение в виде линий нулевой толщины может быть в следующих случаях:
• если чертеж просматривается в 3D (3D Orbit),
• включен один из режимов закраски (_shademode), нужен _2;
• выбран вид отображения, отличный от вида сверху.
В этом случае сеть ведет себя аналогично полилинии – она тоже отображается с 0 толщиной в этой ситуации. В таких случаях подпись типа сети, может быть неправильно развернута.
В профиле объект Сеть можно редактировать и с помощью ручек, и специальными процедурами – изменять высоты и уклоны участков, высоты колодцев и камер.
1. Участки.
В геоне СЕТЬ реализована семантика участков.

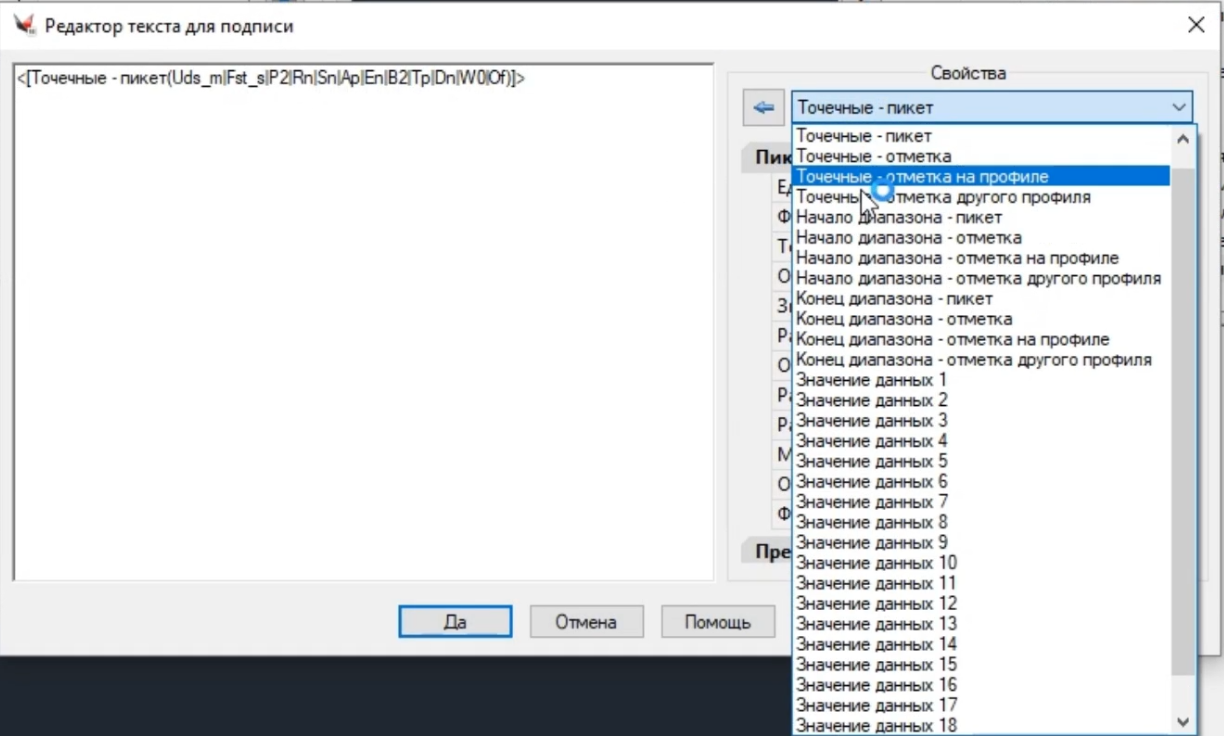

В объекте могут быть дуговые сегменты. На них также возможно подписывание сетей.

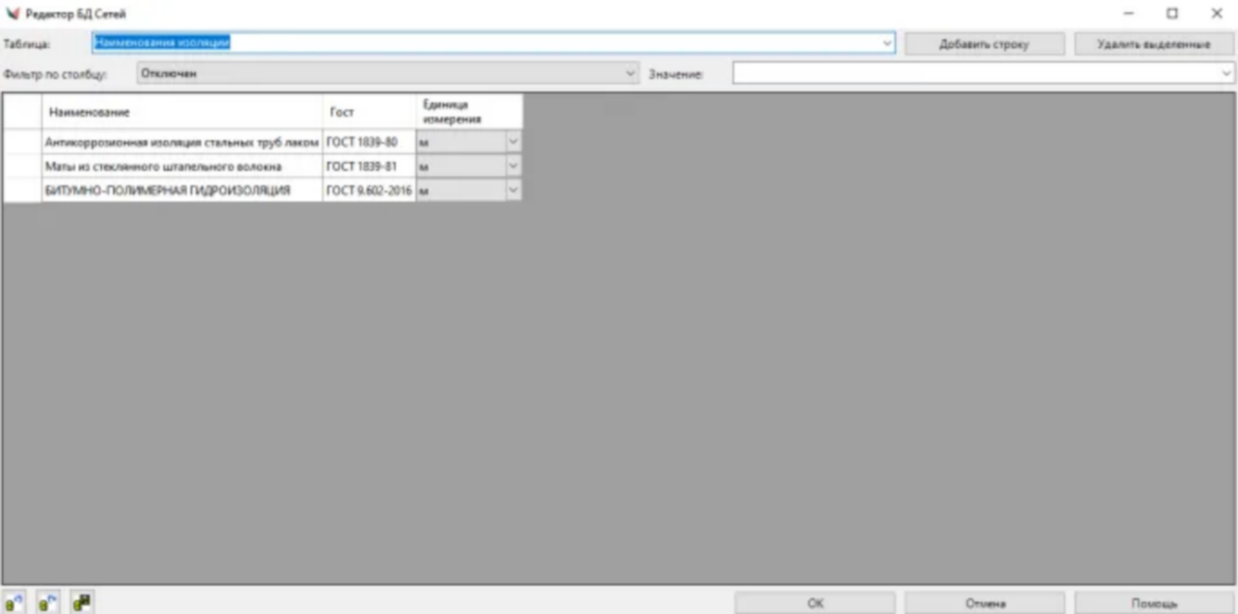

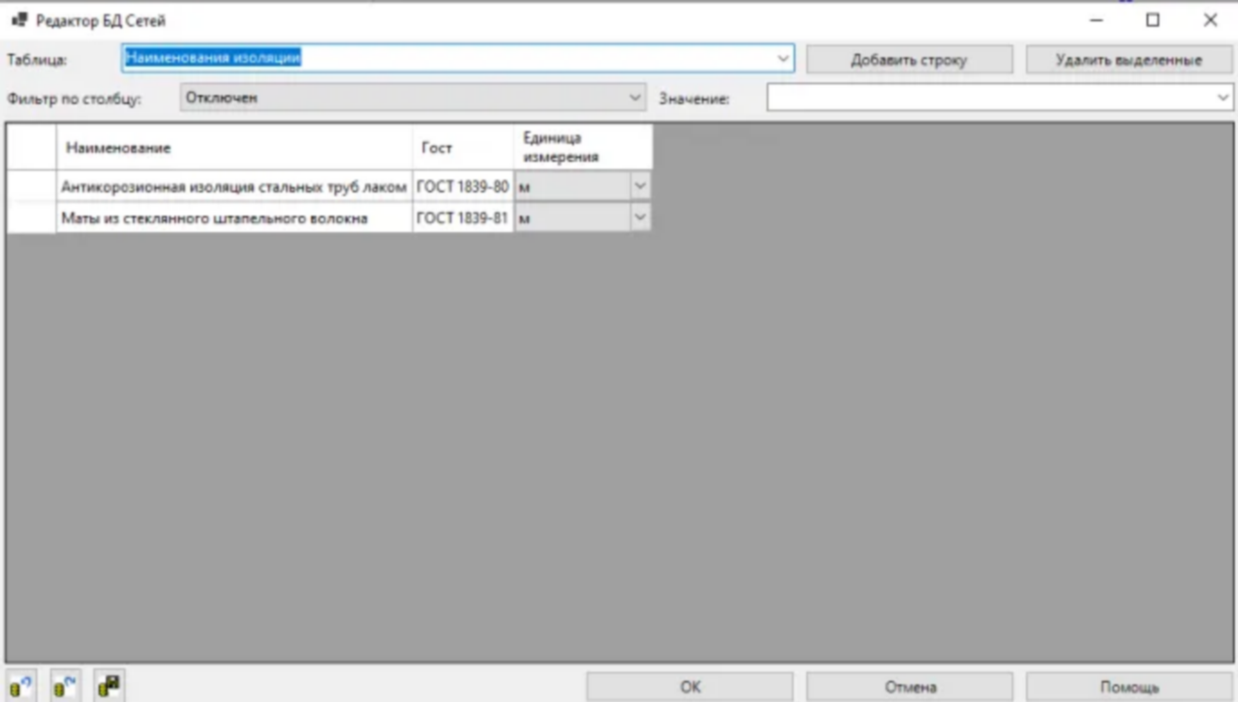

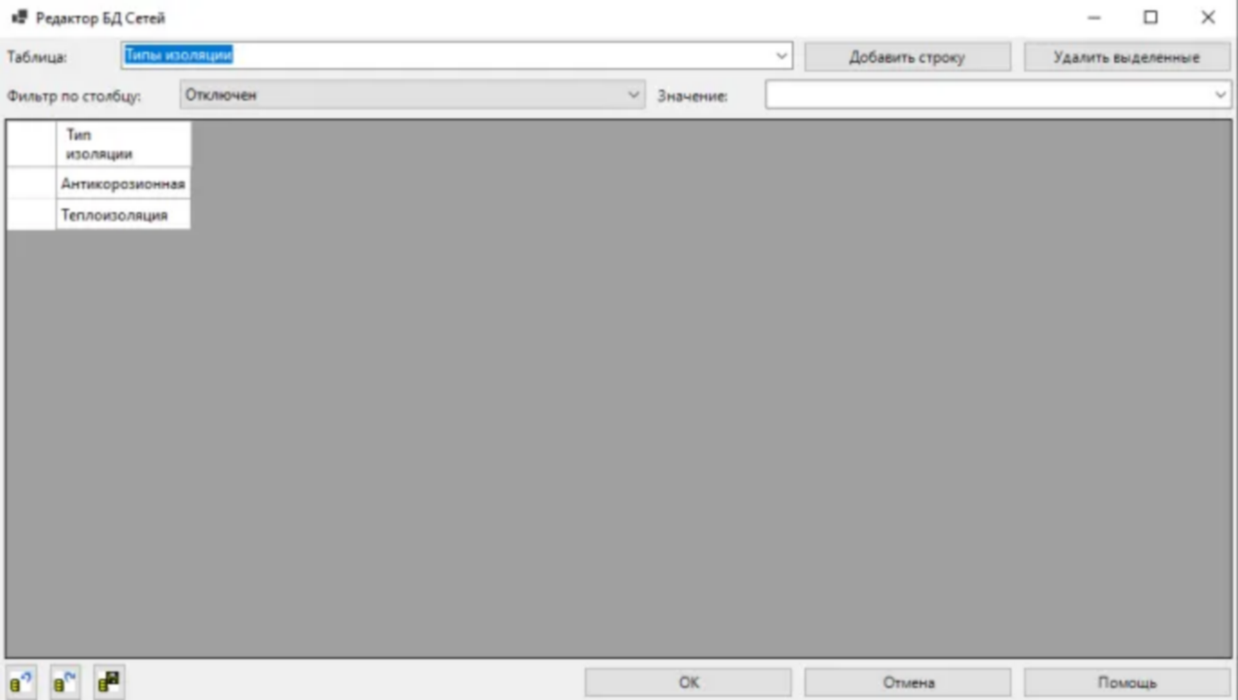

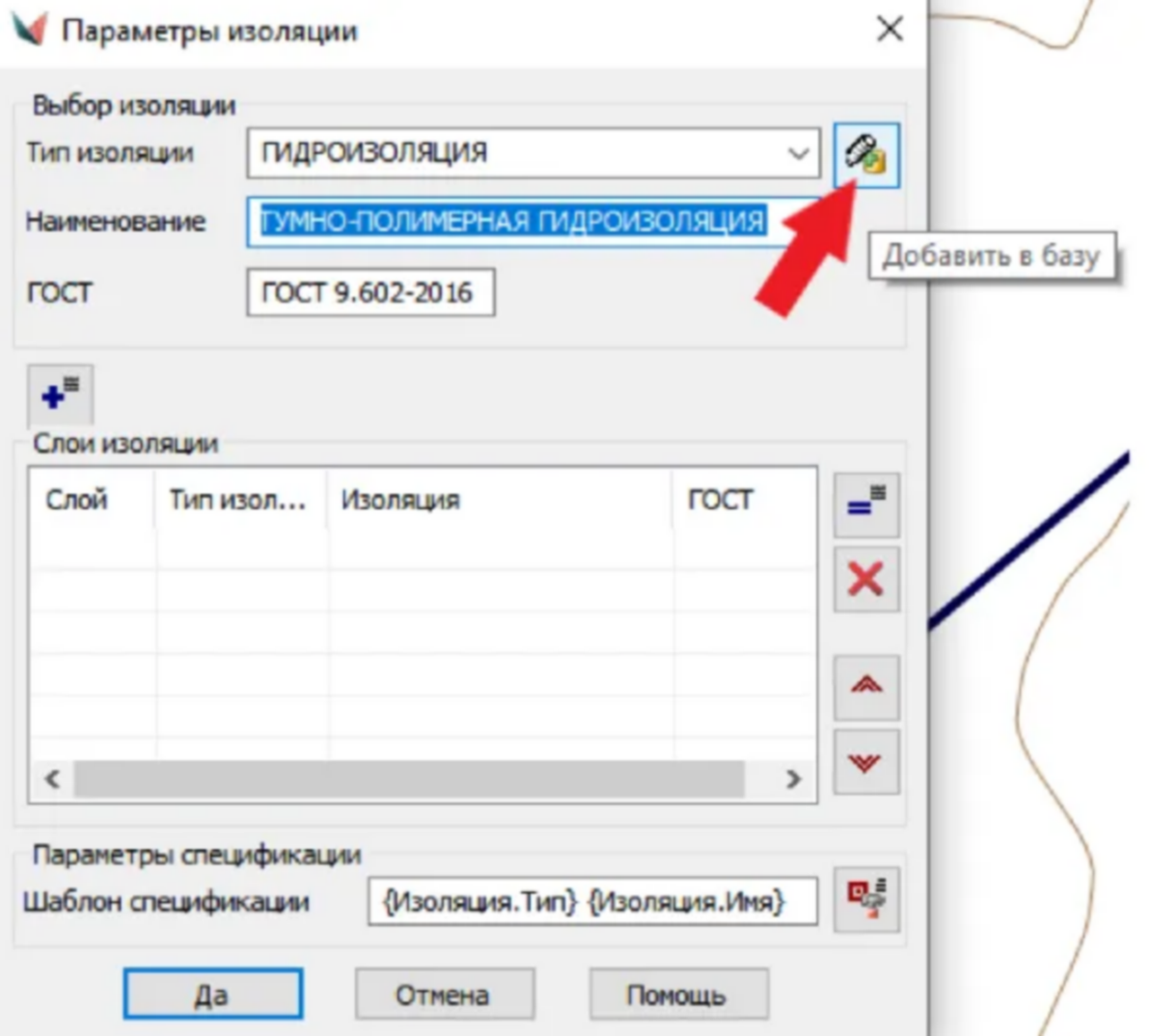

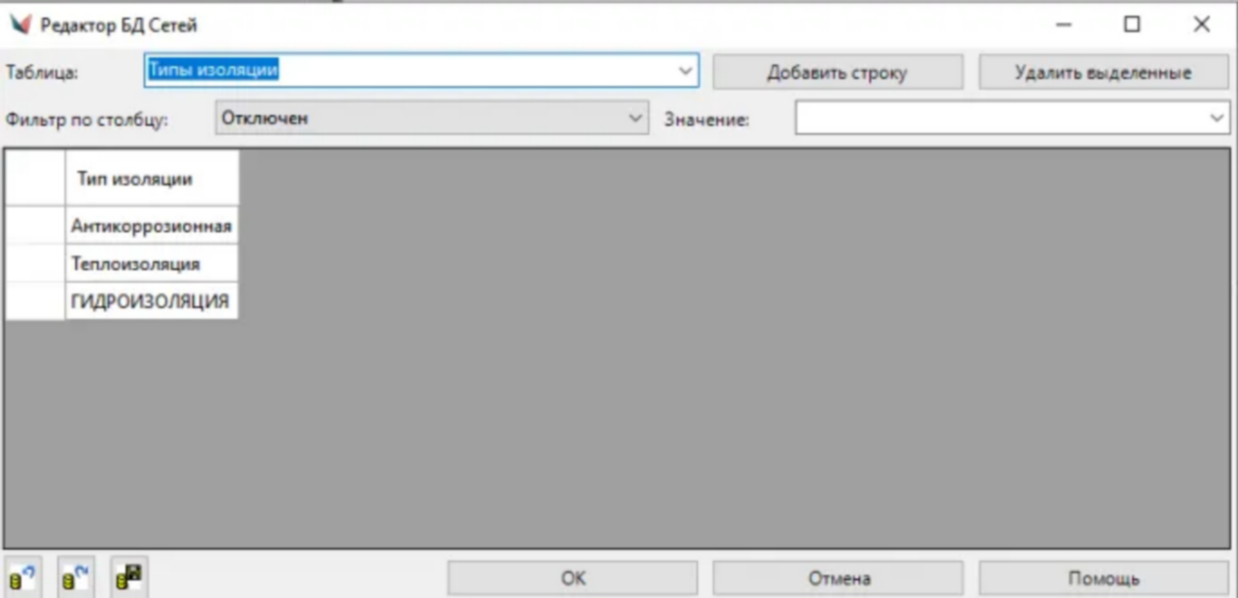

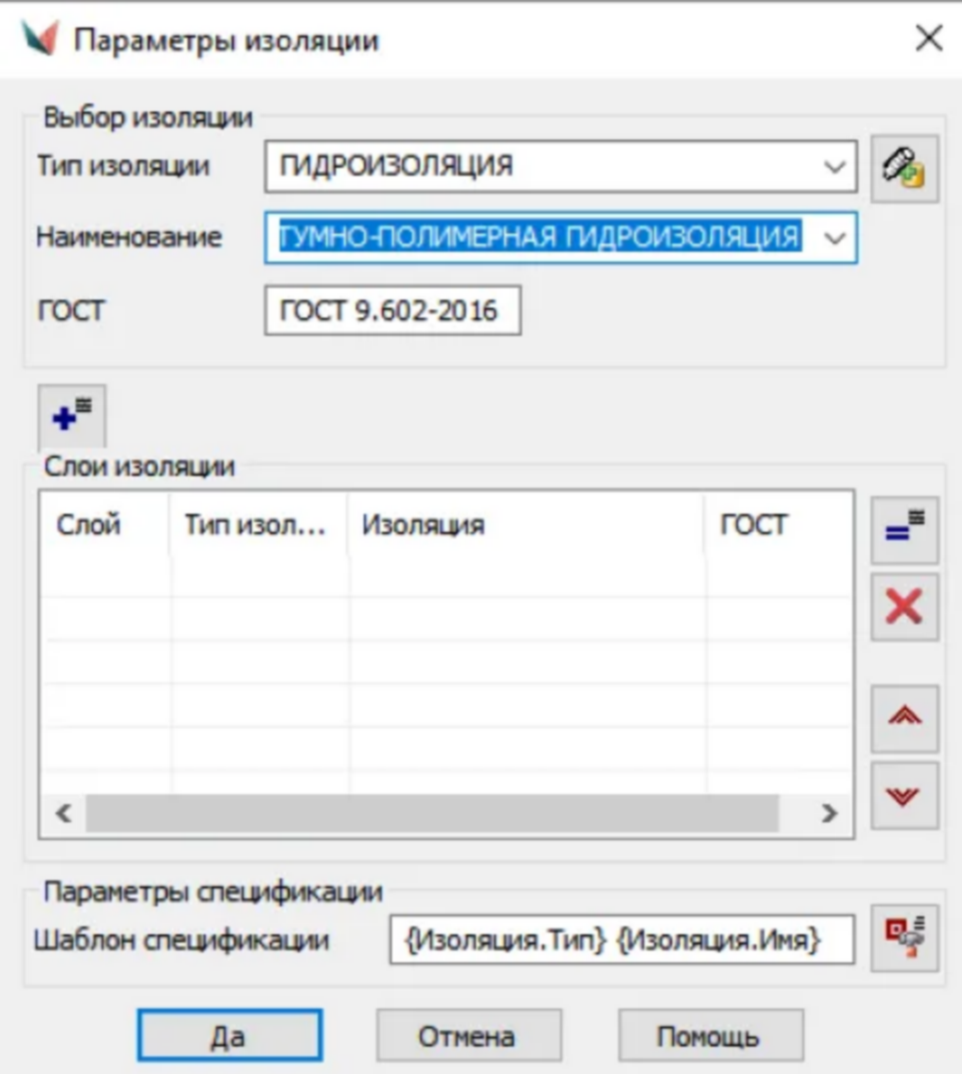

Участки могут представлять собой как трубы, так и кабели, в зависимости от типа сети (функциональность полностью реализована только для труб; участки-кабели появятся в следующей версии).
2. Вершины.
В объект входят разные типы вершин: угол поворота; колодцы – линейные, перепадные, камеры; выпуск из здания; опоры электроосвещения. Внешне они экранируют находящуюся под ними часть сети, не разрывая полилинию в этом месте. Камеры можно разворачивать за ручки. При этом точки соприкосновения участков сетей и ближайшей стороны камеры находятся автоматически.

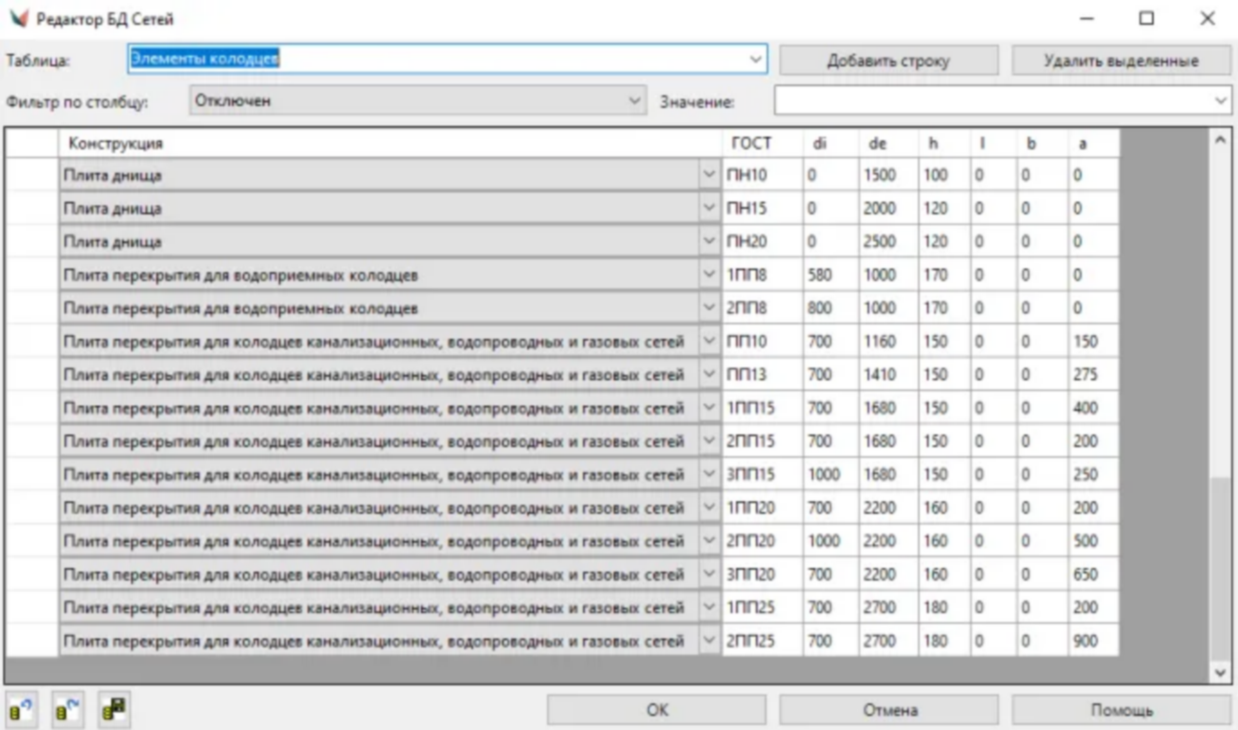

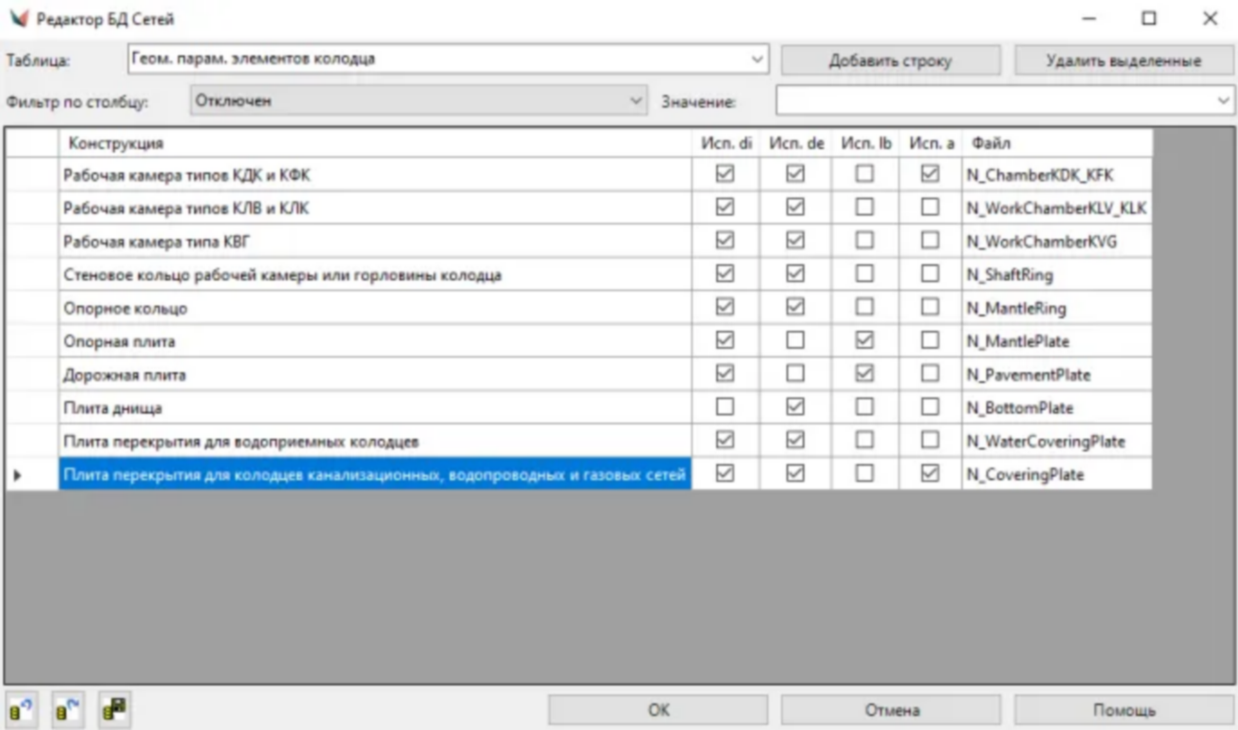

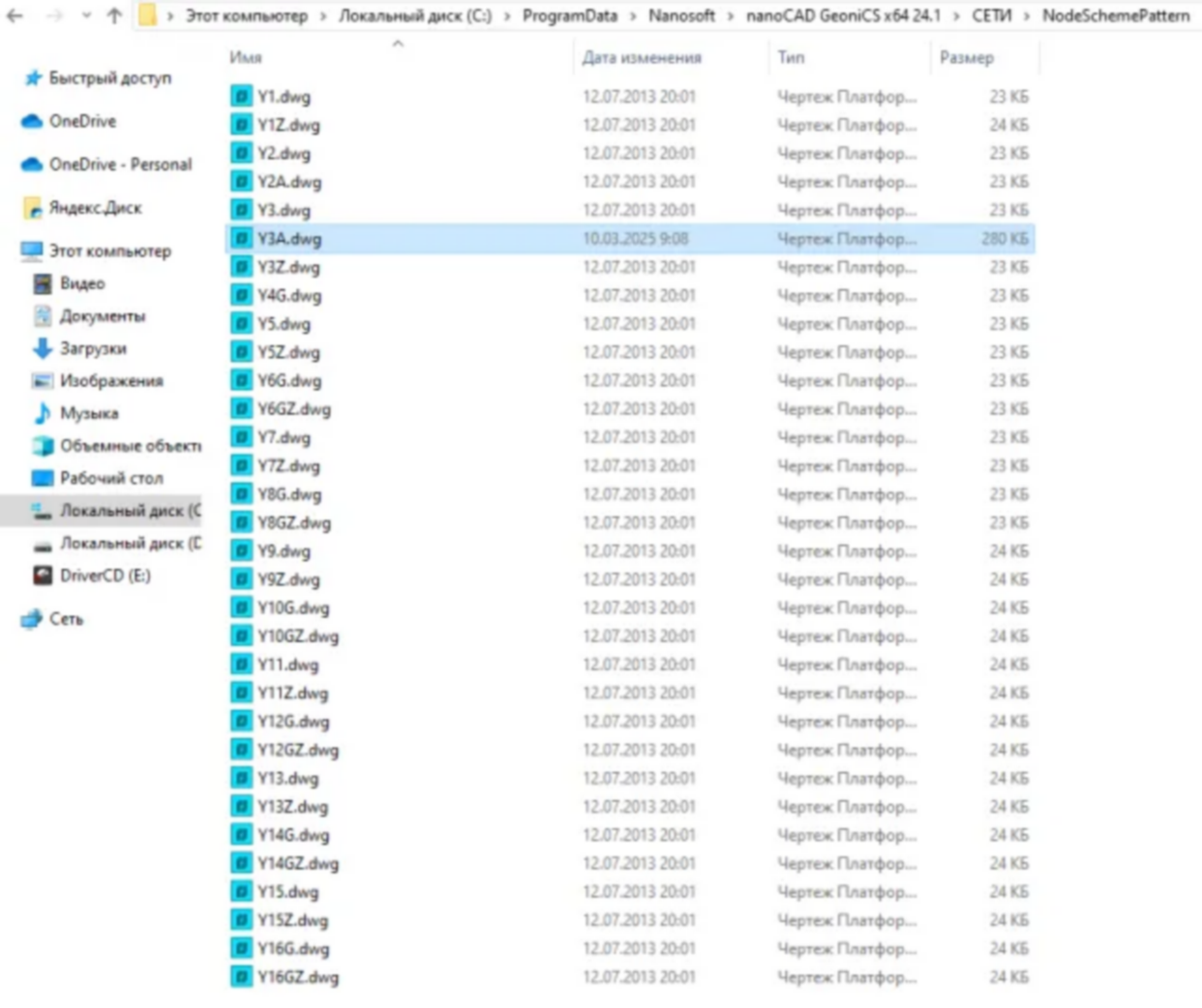

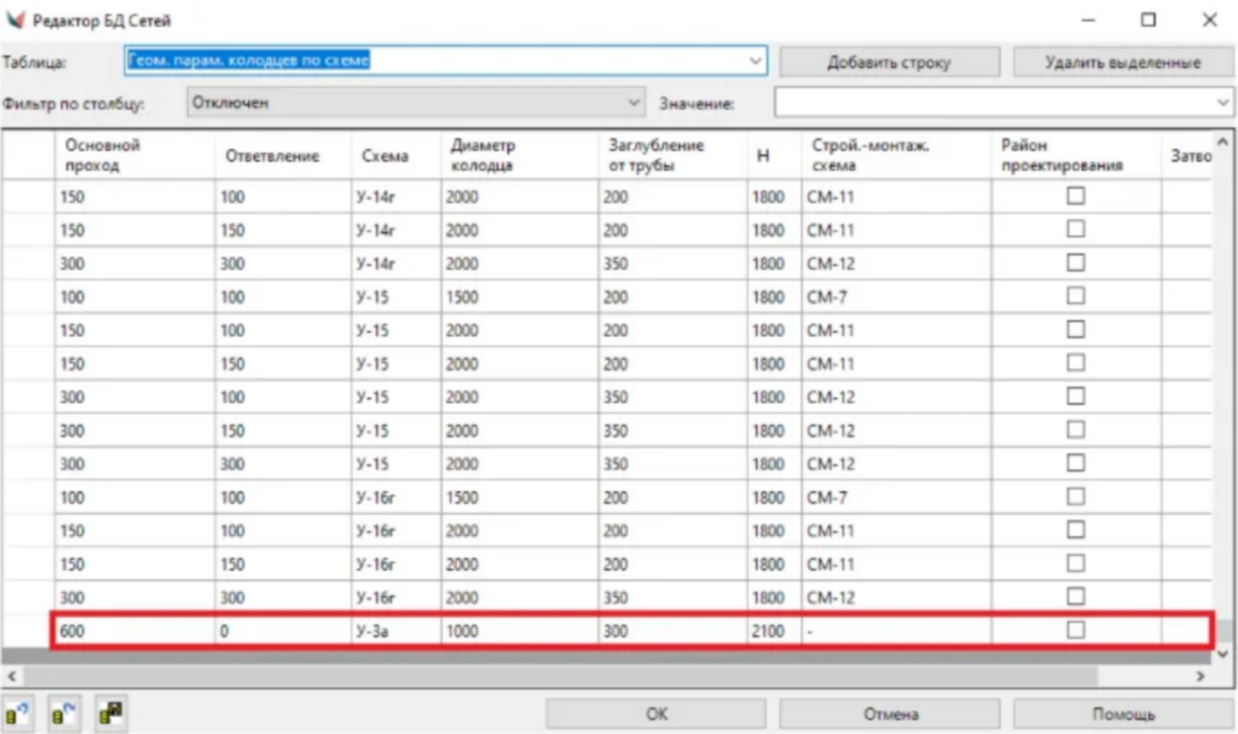

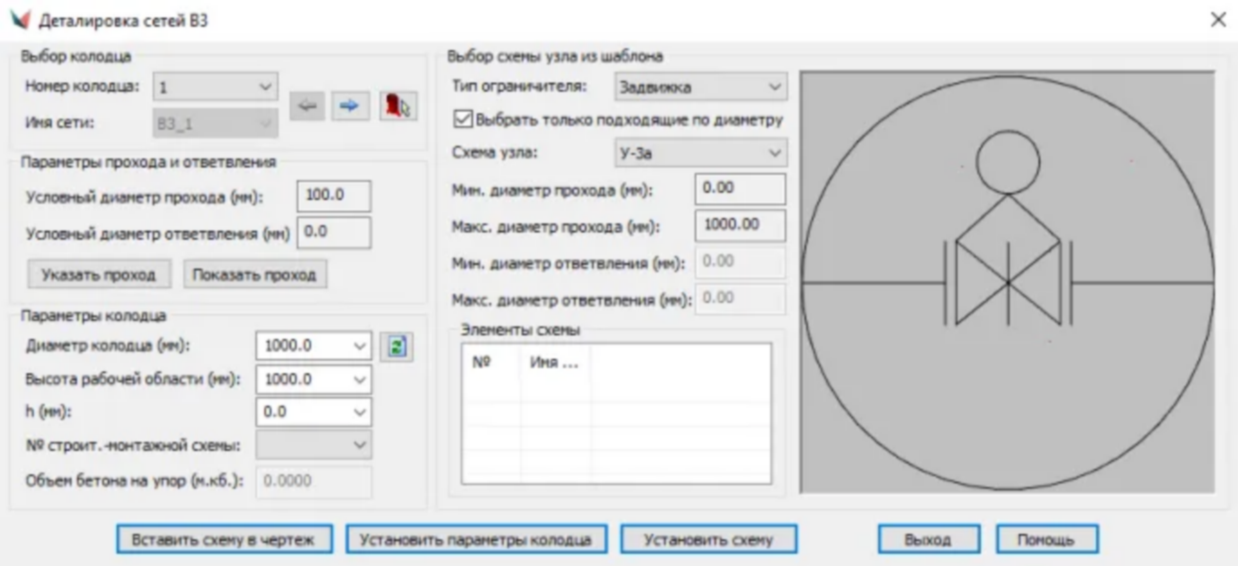

Колодцы могут быть разных диаметров. Есть возможность редактировать размеры камер и диаметр колодцев с помощью ручек.
Для колодцев можно проставить номера колодцев. Они всегда вертикальны, в любой ПСК. Место их расположения редактируется. Причем, при изменении диаметра место расположения номера изменяется автоматически.
Положение вершин меняется ручками. Редактирование можно производить в нескольких режимах (устанавливается в контекстном меню, вызываемом правой кнопкой мыши при редактировании ручки):
•с фиксацией отметок участка – при перемещении будут пересчитаны заглубление и уклон,
•с фиксацией уклона – пересчитываются заглубление и отметка,
•с фиксацией заглубления – пересчитываются отметка и уклон.
Перемещение начальной вершины возможно только с фиксацией отметки или заглубления. При изменении положения нескольких вершин одновременно будут зафиксированы отметки.

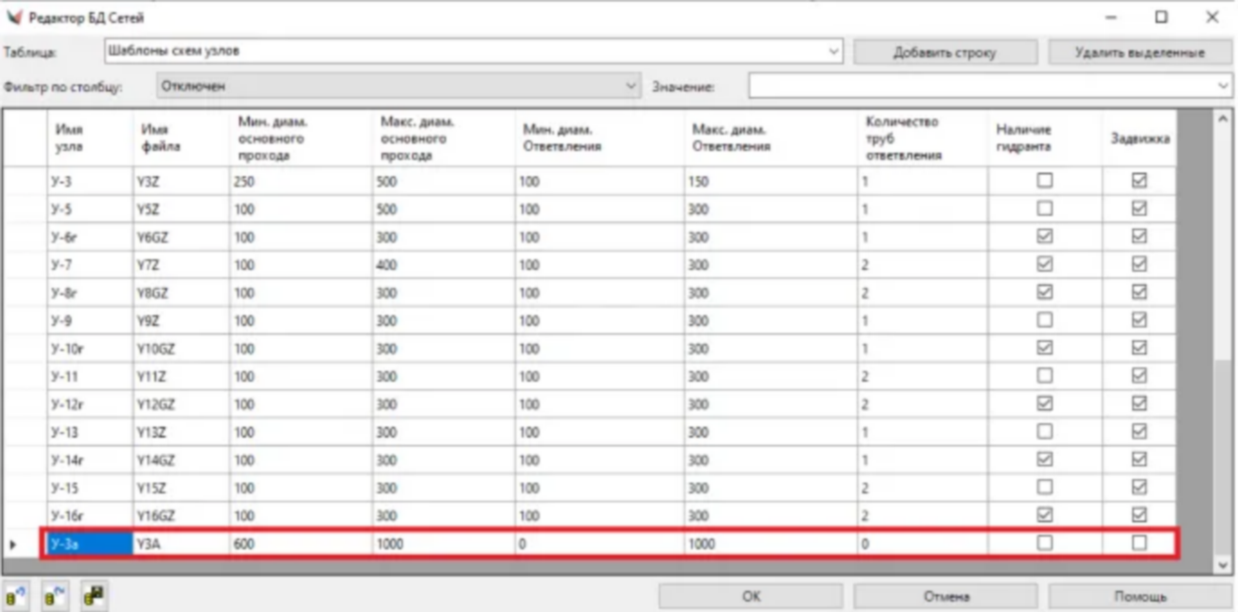

Сети разных типов могут подключаться одна к другой (в колодцах).
К колодцам может быть приписана семантическая информация. Количество и названия атрибутов могут отличаться у колодцев разных сетей. Пользователи могут это настраивать. – пользователь может выбирать наборы атрибутов из файла “seti.cfg”. В сетях электроосвещения в качестве вершин могут служить опоры электроосвещения. Есть возможность установить тип светильника: однорожковый, двухрожковый, четырехрожковый.
В сетях ливневой канализации есть типы колодцев гидрозатвор и ливнеприемник.
===

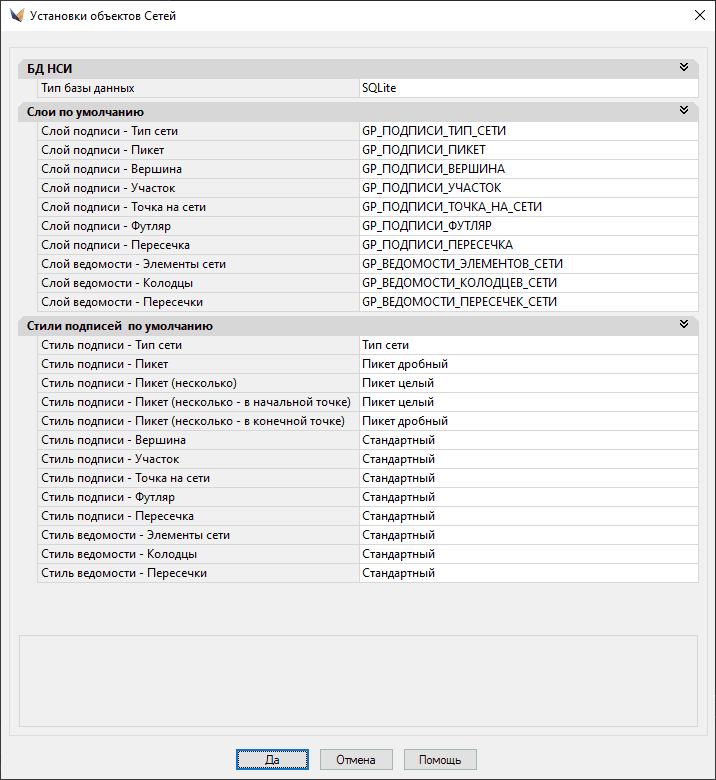

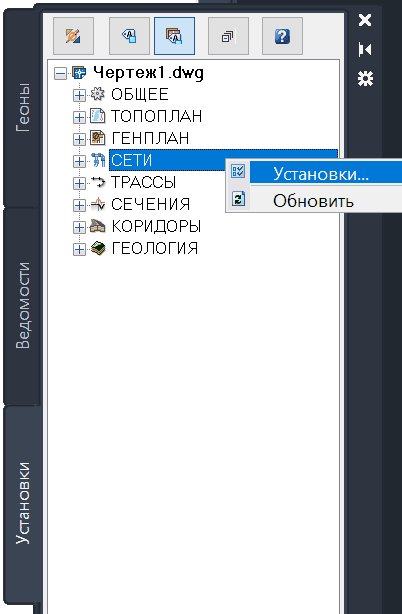

Имя слоя, на который размещается сеть, определяется типом сети и берется из параметров сети. В случае необходимости перед началом трассировки сети можно указать имя слоя в окне параметров трассировки. То же самое касается цвета сети.
Слои указаны в выпадающем меню.
Слои можно включать-выключать – с помощью механизма управления иерархически организованными слоями платформы.
==
Сети отдельных типов (водопроводные сети) могут быть замкнутыми. Сеть можно замкнуть как при трассировке, так и при дальнейшем редактировании ее параметров в окне свойств.
ВНИМАНИЕ. Геон "Инж. сеть" не подлежит операциям обрезки и др. При необходимости нужно использовать экранирование с пощью "заплаты" (wipeout).
==
По данному объекту можно строить сечение.
Объект можно преобразовать в модель или изображение. Это имеет смысл делать на заключительной стадии, т.к. он превращается просто в совокупность примитивов, и возможности геона Сеть больше не поддерживаются.

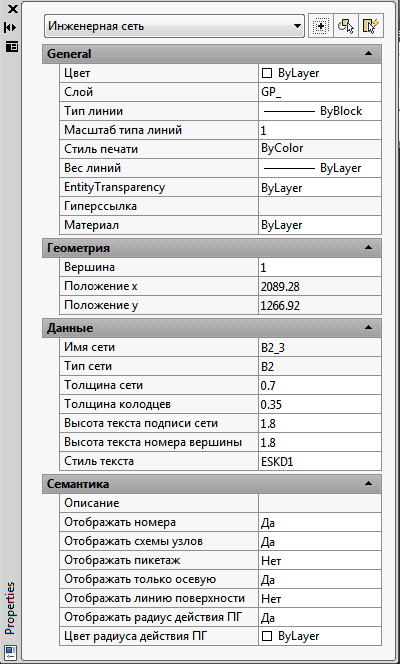

В менеджере свойств:

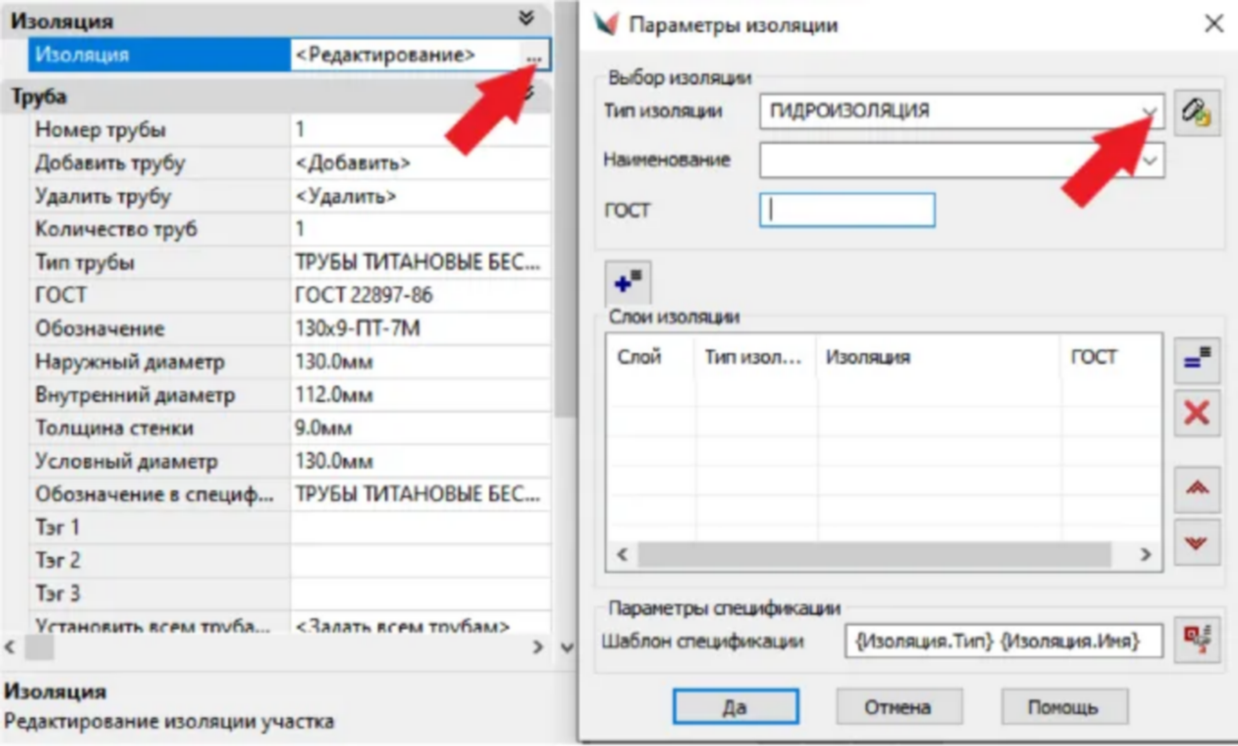

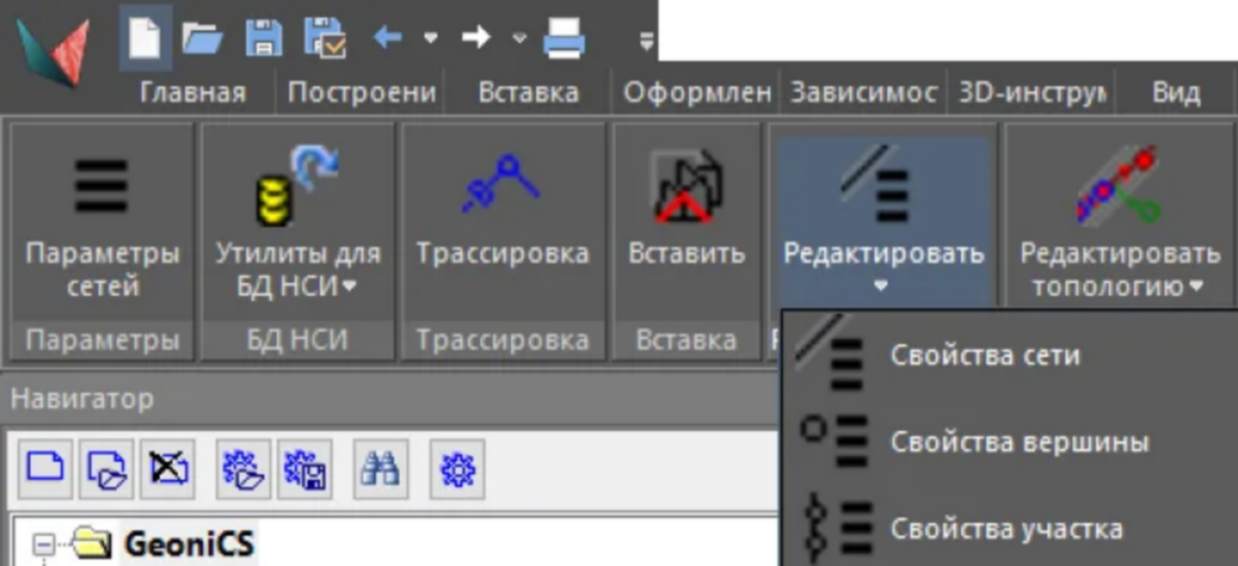

В контекстном меню объекта есть дополнительные команды:
•Свойства – переходит к редактированию свойств сети.
•Профиль – открывает редактор профиля.
•Правила – открывает диалог правил для сетей такого же типа, как и выбранная сеть.
•Показать в проекте – показывает выбранную сеть в проводнике проекта.
