Операция Трассировка по контурам позволяет создавать новые контура, используя существующие. Фактически, это накладка на часть контура.
Можно трассировать по отрезкам, полилиниям, 3D полилиниям, дугам, окружностям, геонам геолиния, тополиния, структурным линиям, в т.ч. линиям разрыва, границам, сети и трассам. Если выбранный примитив – линия разрыва, можно выбирать, по чему трассировать: по верху или по низу. Для окружности запрашивается третья, уточняющая, точка – между двух.

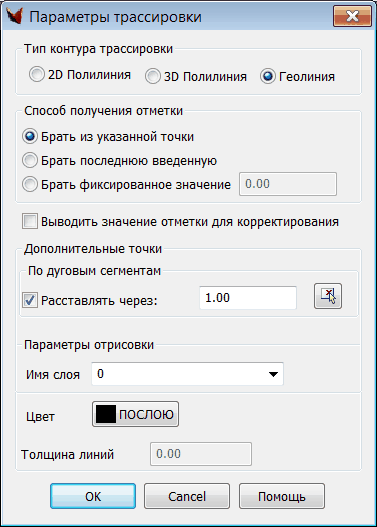

В окне задается примитив, который получится при трассировке: 2D полилиния, 3D полилиния, геолиния. В двух последних случаях учитываются отметки контуров. При трассировке полилиниями или геолиниями учитываются дуговые сегменты.
Можно указать, что при выборе точки нужно запрашивать значение ее отметки (для 3D полилинии и геолинии).
После выбора данного пункта, осуществляется запрос пользователя о том, каким способом будет производиться ввод: фрагментами контуров или точками. По умолчанию подразумевается ввод точек.
При выборе “P” (Polygon) запрашиваются точки начала, конца и той части контура, которая должна включиться в создаваемый контур. Удобно пользоваться привязками к конечной точке и ближайшей. Входить и выходить "в контур" можно и в любом месте дуговых или линейных сегментов.
Если контур замкнут – всегда запрашивается, какую сторону исходного контура включить в отрисовываемый контур.
Все установки сохраняются в течение всего сеанса редактирования.
Пункты меню в командной строке:
В командной строке отображается Undo, если точек >1.
В командной строке отображается Close, если точек >2.
Выход – пустой ввод.
В работе: можно будет трассировать и по бровке или подошве существующего и проектного откосов. При этом будут учитываться дуговые сегменты и отметки.
