Геон Геолиния (трехмерные полилинии с дугами)

Previous pageReturn to chapter overviewNext page

фильм



embim104

Трехмерные полилинии с дугами – геон (объект GeoniCS), которого не хватало в платформе.

clip1029

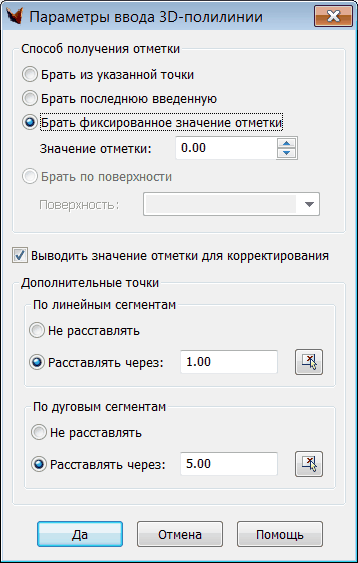

При отрисовке можно задавать дугу в плане, при этом ее реальное положение в 3D будет состоять из отрезков, полученных путем интерполяции в соответствии с отметками на краях и значения из поля "Расставлять через".

При этом ручки будут как на дуге.

Геолиния отрисовывается текущим типом линии Автокада. В дальнейшем ее можно картировать типом линии GeoniCS.

К ним применимы все стандартные команды – _offset, _trim, _extend и спецкоманда fillet. Расчленяются они в стандартный примитив – 3D полилинию – в зависимости от шага по дугам и линейным сегментам.

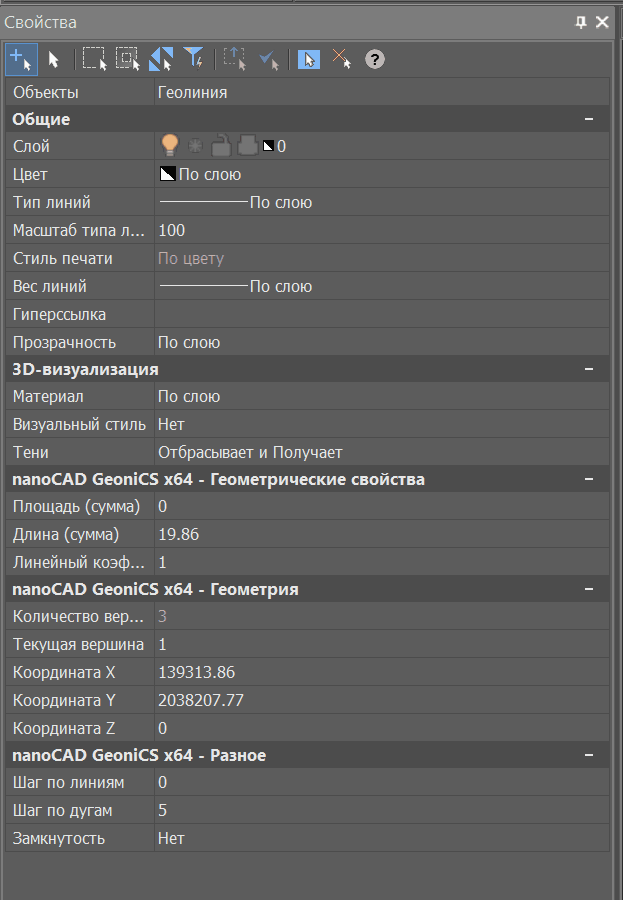

С данным объектом можно работать через менеджер свойств.

Кроме того, к нему применим удобный редактор контуров GeoniCS.

На основе данного геона реализован геон тополиния = картированная геолиния – линейные топографические объекты.

Внутри геона можно выполнить штриховку.

Привязки: конточка, ближайшая и другие.

Имеется возможность трассировки по существующему контуру.

Динамические размеры (длина, уклон, радиус) .

В работе -

возможность редактирования размеров сегментов,

редактирование геона в профиле – в отдельном окне, в котором он "развернут " в системе координат по длине и отметке;

включение элементов сплайн.
