<< Оглавление >> Контур с прямыми углами |

|

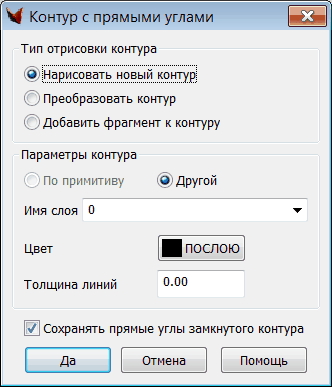

Операция позволяет создавать контур с прямыми углами. При отрисовке и последующем редактировании контура с помощью ручек функция контролирует, чтобы все сегменты были перпендикулярны.
Если несколько точек при редактировании оказываются на одной прямой, лишние внутренние точки удаляются.
Также можно преобразовать любую замкнутую полилинию в контур с прямыми углами.
К контуру можно добавить фрагмент (подъезд) – указать две точки на сегменте и глубину выдавливания. Ширина запрашивается от точки указания контура по сегменту контура (точка на сегменте или близкая к сегменту).
Если поставить флажок "Сохранять прямые углы контура", то при редактировании замкнутых контуров поддерживается отрисовка прямых углов.
