Отрисовать линию разрыва
|
<< Оглавление >> Отрисовать линию разрыва |

|
Линии разрыва (fault). Данная операция позволяет отрисовать структурную линию, которая в каждой точке имеет две отметки. Такая структурная линия называется линией разрыва. Пример линии разрыва – подпорная стенка и бордюр (борт, для питерцев – поребрик :) ). Подписать двойные отметки на бордюре можно специальной командой.

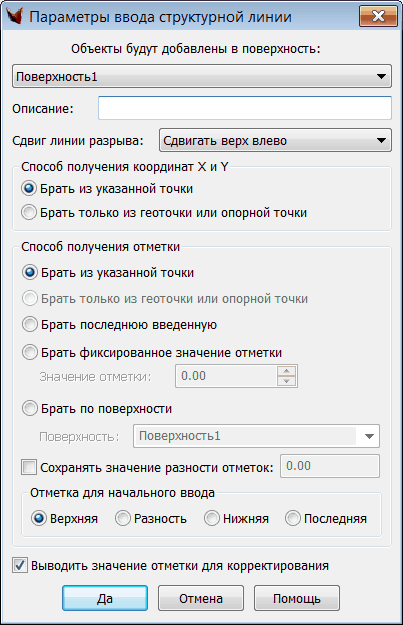

При вызове функции выводится диалоговое окно, где необходимо указать требуемые параметры.
При выборе "Брать фиксированное значение отметки" введите численное значение отметки.
При выборе "Брать по Поверхности" выберите из списка имя существующей поверхности.
Тип линии разрыва – левая или правая.
Совет. При установке флажка «Сохранять значение разности отметок» – отметка верха определяется таким образом: к отметке низа добавляется значение разности, и отметка верха становится нередактируемой. Если же необходимо ее отредактировать, то отключите флажок разностей и включите флажок этой отметки – она станет доступна для редактирования.
Значения отметок и разности можно контролировать и редактировать в диалоговом окне:
Это окно появляется после того, как на запрос программы "Введите первую точку или [оПции(P)]:" указана точка.
Запоминается, в каком из значений был ввод. При следующем вызове окна ввод начинается с запомненного поля.
Имеется возможность отключать отметку, которая неизвестна, – первый столбец флажков.
После ввода всей структурной линии неизвестные отметки рассчитываются исходя из значений известных отметок, если это возможно.
Если рассчитать отметки невозможно, то неизвестные отметки устанавливаются в 0.0 и вызывается редактор структурной линии для редактирования отметок.
Последний столбец флажков – это базовая отметка для пересчета (имеет смысл привключенных слева флажках).
Если базовая отметка не изменяется, а изменяется одна из небазовых, то пересчитывается другая небазовая. А если базовая нижняя или верхняя и менять ее – меняется средняя; если базовая средняя и менять ее – по умолчанию меняется верхняя.
При выключении одного из флажков в первом столбце смысл базовой отметки теряется.
Имееется ряд радиокнопок, которые предлагают отметку для начального ввода. Если выбрана "Последняя", то предлагается последняя введенная отметка.

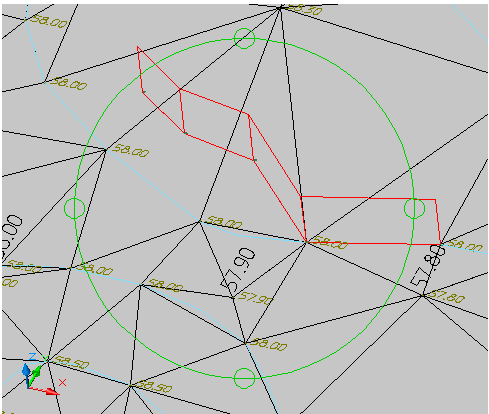

Линия разрыва – это специальный объект, геон. Смещение в плане между верхом и низом устанавливается в диалоговом окне "Установки поверхностей" в закладке "Установки структурных линий" в секции "Дополнительные параметры линий разрыва" с помощью параметра "Величина смещения линии разрыва при построении".
В конце отрисовки структурной линии сдвига появляется запрос-подтверждение такого вида:
"Укажите точкой сторону сдвига структурной линии <Линия разрыва (Правая)> или [Enter]:".
Пользователь либо указывает сторону сдвига структурной линии точкой (для удобства ввода точки появляется резиновая линия от последней введенной точки структурной линии до указываемой точки), либо подтверждает тип сдвига, заданный первоначально (любой другой ввод).
При привязке (например, _Nea) привязка производится к низу структурной линии.
В структурную линию разрыва добавлены следующие возможности:
§ возможность привязки к верхней линии,
§ отображение стороны сдвига,
§ возможность задавать величину сдвига при построении поверхности (достаточно 0.01),
§ при команде _Explode она преобразовывается в две геолинии.
