Специальные знаки, откос
|
<< Оглавление >> Специальные знаки, откос |

|
Специальные знаки не определяются точечной, линейной или площадной геометрией с параметрами, и, следовательно, к ним не применимы операции накладки-замены.
Эти знаки представляются специальными объектами (геонами).

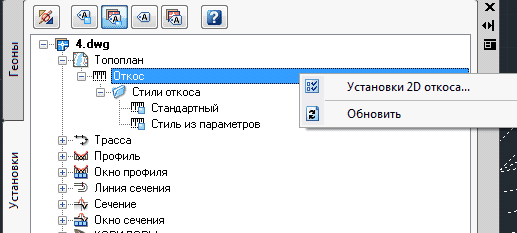

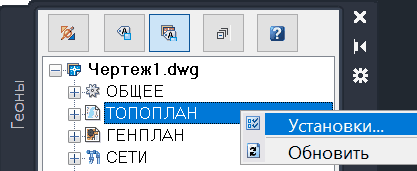

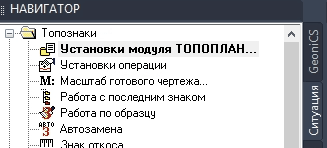

См. Установки ТОПОПЛАНА в Проводнике чертежа (контекстное меню)

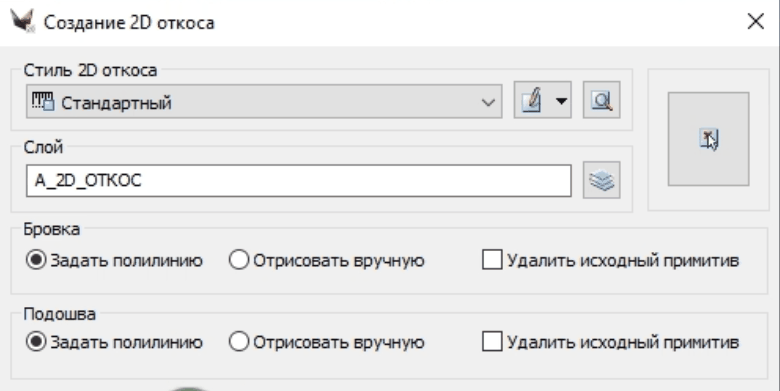

В диалоге устанавливаются свойства откоса. Задается:
•его стиль, который включает в себя отображение компонентов откоса (бровки, подошвы, длинных и коротких штрихов), настройки штриховки и другие параметры отображения откоса;
•слой, на котором будет располагаться откос.

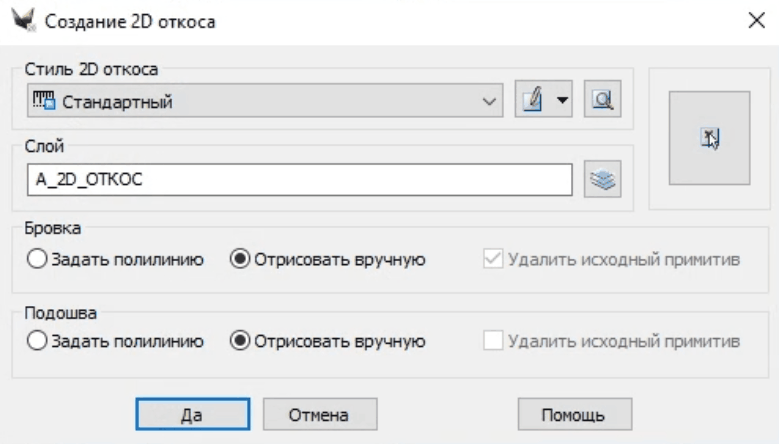

Кнопка позволяет задать параметры откоса.
Из этого диалога есть возможность создания новых стилей, копирования и Редактирования, выбор стиля из чертежа.
Знак откоса определяется двумя бровками.
Они запрашиваются в цикле: верхняя и нижняя (подошва) – выбор либо отрисовка в соответствии с заданными парметрами. Необходимо выбрать разные линии (система проверяет).
Выход – по пустому вводу.
При необходимости изменить параметры нужно выйти и запустить команду заново.
Отрисовать бровки можно либо вводом точек верхней бровки и подошвы – низа откоса (слева направо), либо указанием существующей полилинии. При выборе у пользователя запрашивается, удалять ли исходный примитив.
В основе откоса лежит геолиния – 3D полилиния с дугами. Полилинией может быть и двумерная полилиния.

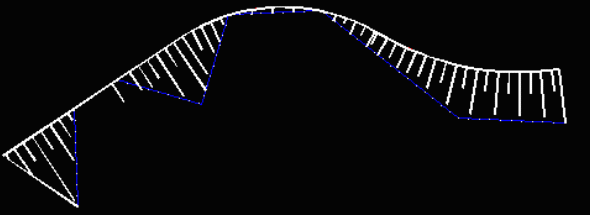

Бровки откоса могут касаться друг друга либо лежать друг на друге.

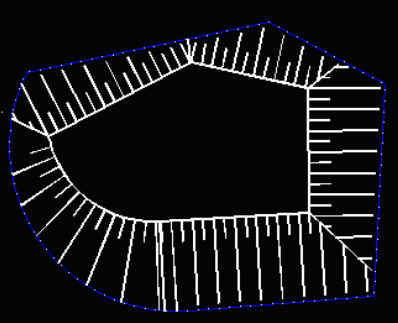

Бровки могут быть как разомкнутыми, так и замкнутыми.

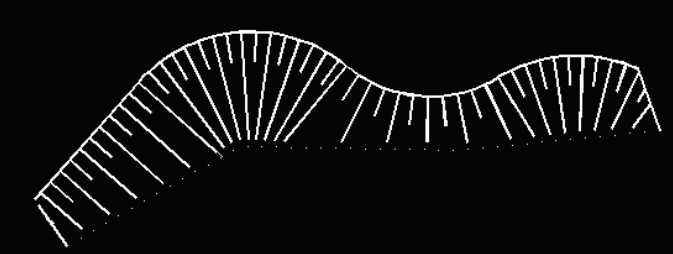

Штриховка знака откоса такая же, как у 3D откоса (см.Проектный откос).

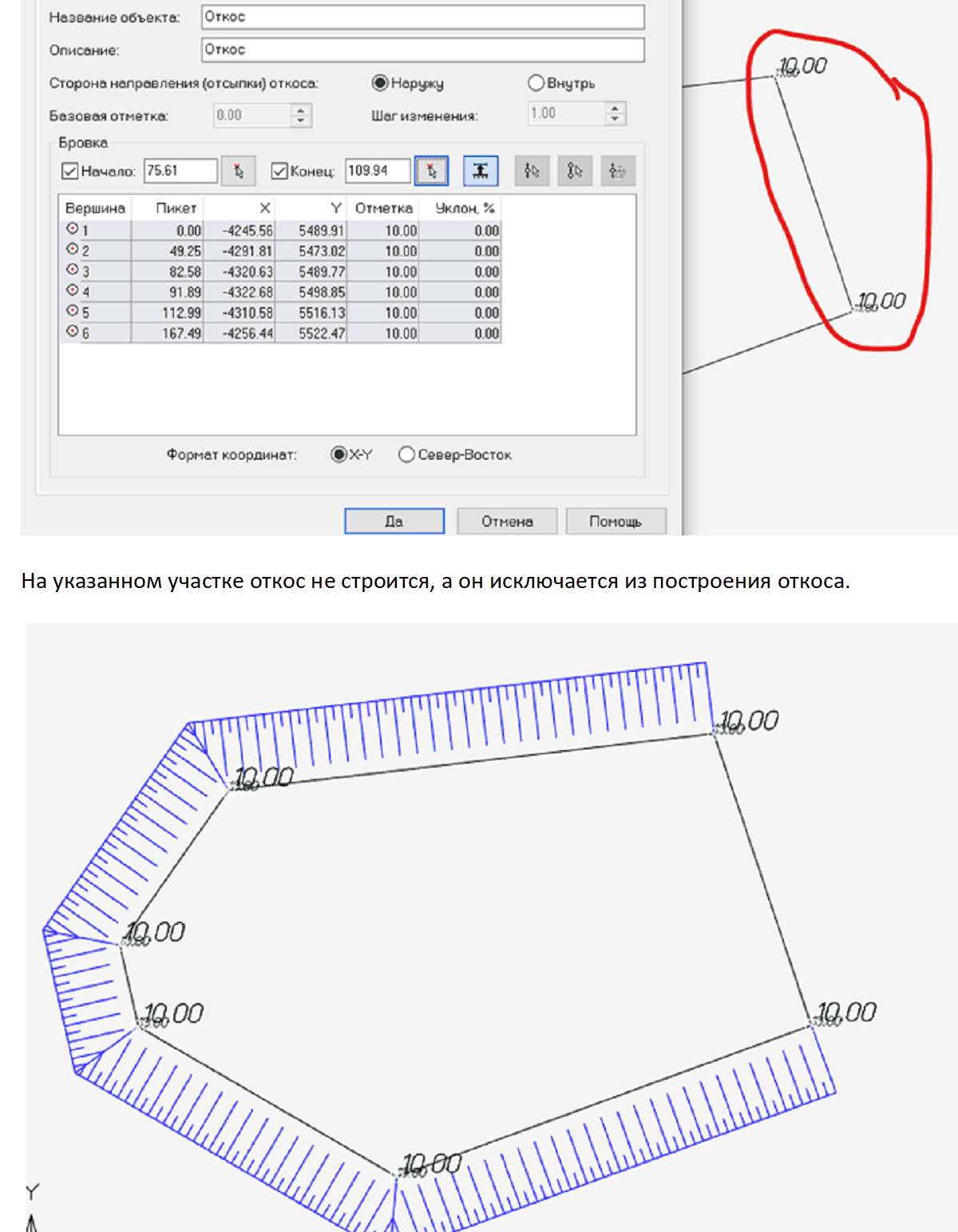

Построение откоса осуществляется как по замкнутой линии, так и по незамкнутой линии. При использовании части линии, программа ВСЕГДА берет данные по часовой стрелке. Таким образом, если по объекту на рис. необходимо создать откос по линии 4-5, то задавать вершины 4 и 5 в свойствах откоса нужно в обратном порядке, началом построения указать вершину 5 и концом построения вершину 4.
Если последовательность будет задана в обратном порядке: 4, и затем 5, то откос построится на участке 4-3-2-1-6-5.

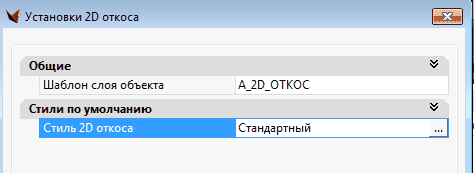

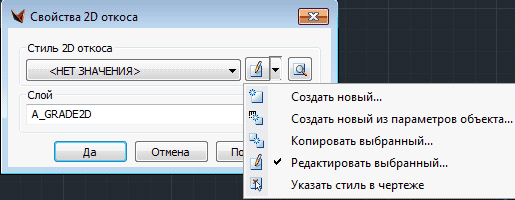

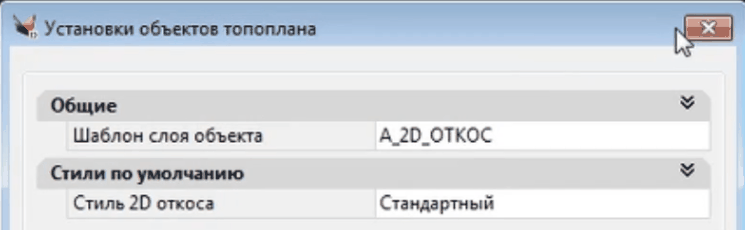

Стиль 2D откоса по умолчанию и слой по умолчанию можно задавать через настройки свойств топоплана, либо непосредственно через настройки свойств откоса:
Откосы, которые невозможно заштриховать, подсвечиваются залитым красным ограничивающим прямоугольником.
Примечание. Для откосов старых версий, у которых стиль не был задан, можно создать стиль по параметрам откоса либо присвоить один из существующих стилей.
В работе -
С геона Откос можно будет брать структурные линии и внутренние границы для построения рельефа. По его бровкам можно будет трассировать. Должно быть ровно две бровки, самопересечение невозможно, максимум – примыкать. Сразу в нем строится поверхность. Бровки могут взаимозаменяться с проектным.
Можно будет маркировать точки как фаска или сектор. Поэтому вначале – это совокупность соприкасающихся отсеков (плоскостей), где на верхней бровке - 2 точки + линии на нижнюю (в частности, вырождение в точку) + любое число точек на нижней.
По фаске идут параллельно, по сектору – «веером».
Линии по краям берутся всегда. Если на нижней нет вершины - она искусственно создается – влияет только на линии откоса.
В работе: геон Валик.
Внимание! Если не строится откос , например, выдается сообщение о самопересечении бровки либо подошвы, рекомендуем открыть Табличный редактор и убедиться, что в них нет сегментов 0-й длины (т. е. дублирующихся точек). Эти точки необходимо удалить.
