<< Оглавление >> Составление баланса земляных масс |

|
Команда позволяет составить и рассчитать баланс земляных масс согласно межгосударственному стандарту ГОСТ 21.508-93 "Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов". Данный пункт также позволяет отредактировать и пересчитать ранее вставленный блок.

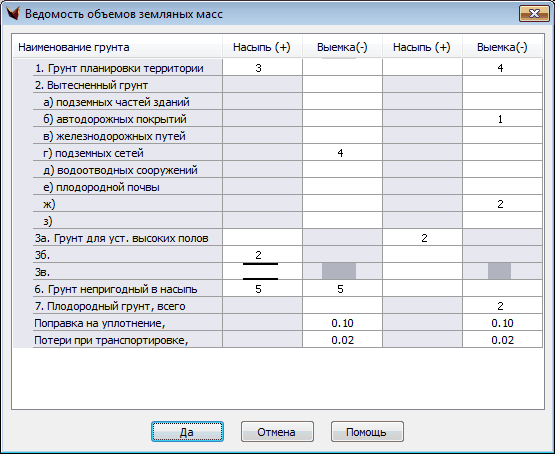

Используется диалоговое окно составления баланса земляных масс.

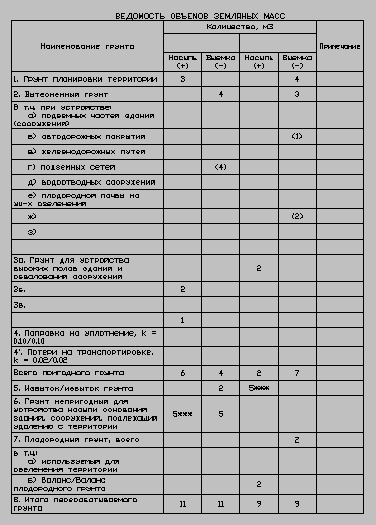

Для вставки нового блока баланса на запрос: Выберите блок или Enter: – нажмите клавишу Enter, а затем укажите точку вставки для блока баланса. После этого необходимо заполнить появившееся диалоговое окно. Диалоговое окно соответствует верхней части таблицы баланса (стр. 31 ГОСТ 21.508-93). Оно содержит только те пункты, которые заполняются пользователем. Из-за нехватки места в диалоговом окне отсутствует шапка таблицы баланса, но имейте в виду, что значения и очередность следования колонок диалогового окна полностью соответствует значениям и очередности следования колонок в ГОСТе. В диалоговом окне опущена только колонка Примечание. Данные в эту колонку нужно вписывать самостоятельно командой _DTEXT после вставки блока баланса.
Программа не позволяет заполнять те графы верхней части баланса, которые заполнять нельзя, например, графу Насыпь для Вытесненного грунта, и т.д. Первая пара пустых колонок (насыпь и выемка) относится к первому балансу, вторая пара (насыпь и выемка) – ко второму. Если необходимо рассчитать только один баланс – заполняйте первую пару колонок.
Предусмотрены по две дополнительные строки для пункта 2 и пункта 3 баланса. Наименование этих дополнительных пунктов и все необходимые примечания необходимо вписать самостоятельно после вставки блока баланса. Для редактирования полей баланса без автоматического пересчета баланса пользуйтесь командой Автокада _DDATTE (следует помнить, что сначала будут идти пункты первого баланса, а затем второго, а символы (+) в наименовании атрибутов обозначают значения для насыпи, (-) – для выемки).
Предусмотрен дополнительный пункт Потери грунта при транспортировке. В диалоговом окне следует задавать только значения коэффициентов (Поправка на уплотнение и Потери при транспортировке), а абсолютные значения объемов грунта программа рассчитает самостоятельно. Можно задавать различные значения этих коэффициентов для первого и второго баланса. Если в проекте, например, потерь при транспортировке нет – установите значение данного коэффициента равным нулю или просто оставьте эту графу пустой. Программа автоматически очищает графы, значения которых равны нулю.
Методика заполнения граф диалогового окна баланса:
1. Грунт планировки территории
[Насыпь (+)] = Насыпь по картограмме + Объем плодородного грунта на участках насыпи (по картограмме снятия существующего растительного слоя) + Объем непригодного грунта на участках насыпи (по картограмме удаления непригодного грунта /соответствует графе [Насыпь (+)] пункта 6 баланса/).
[Выемка (-)] = Выемка по картограмме – (минус) Объем плодородного грунта на участках выемки (по картограмме снятия существующего растительного слоя).
2. Вытесненный грунт
[Насыпь (+)] = Графа не заполняется.
[Выемка (-)] = Заполняется общий объем вытесненного грунта, как сумма выемок всех подпунктов пункта 2: а) + б) + в) + г) + д) + е) + ж) + з). Программа автоматически откорректирует значение данной графы, если подпункты были заполнены, но их сумма не равна значению данной графы /будет проставлена правильная сумма подпунктов пункта 2/.
Подпункты Пункта 2 от а) до дополнительных ж) и з) заполняются в соответствии с индивидуальными особенностями конкретного проекта. Заполняются только графы [Выемка (-)], графы [Насыпь (+)] – остаются пустыми.
3а. Грунт для устройства высоких полов зданий и обвалований сооружений
[Насыпь (+)] = Объемы грунта берутся из проектов конкретных сооружений.
[Выемка (-)] = Графа не заполняется.
Пункты 3б и 3в – добавлены для повышения гибкости программы расчета баланса и являются равноценными пункту 3а. Общий объем дополнительной насыпи грунта рассчитывается программой как сумма пунктов: 3а + 3б + 3в.
6. Грунт, непригодный для устройства насыпи оснований зданий, сооружений, подлежащий удалению с территории (например, торф)
[Насыпь (+)] = Программа автоматически подставит в эту графу цифру из графы [Выемка (-)] этого же пункта.
[Выемка (-)] = Указывается общий объем заменяемого грунта, который берется из картограммы удаления непригодного грунта. Программа автоматически уравнивает значения граф [Насыпь (+)] и [Выемка (-)] для данного пункта.
7. Плодородный грунт, всего
[Насыпь (+)] = Графа не заполняется.
[Выемка (-)] = Указывается общий объем снимаемого растительного грунта (по картограмме снятия существующего растительного слоя).
Коэффициент поправки на уплотнение. Программа допускает действительные значения коэффициента в пределах от 0 до 1. Значение по умолчанию 0.10. Если значение коэффициента равно нулю или графа пустая – программа рассчитывает баланс без учета поправки на уплотнение.
Коэффициент потерь грунта при транспортировке. Программа допускает действительные значения коэффициента в пределах от 0 до 1. Значение по умолчанию 0.02. Если значение коэффициента равно нулю или графа пустая, программа рассчитывает баланс без учета потерь грунта при транспортировке.
Заполните необходимые графы, нажмите OK. Программа автоматически рассчитает и заполнит остальные графы баланса согласно требованиям ГОСТа.
При необходимости отредактировать полученный баланс (с автоматическим пересчетом) выберите повторно данный пункт меню и на запрос: Выберите блок или Enter: – выберите блок баланса и отредактируйте значения граф в появившемся диалоговом окне, затем щелкните «OK». Баланс будет пересчитан.
Блок баланса размещается на слое V_BALANS.
Размеры столбцов блока-таблицы расчета картограммы и баланса земляных масс приведены в соответствие с ГОСТ 21.508-93.
Примечание. Поправка считается только для насыпи, для которой нужно привозить землю, но если выемка дает необходимый грунт – зачем тогда его привозить и считать потери на транспортировку.
В работе – реализация баланса с помощью связанной таблицы Excel.
