Решение проездов структурными линиями

Previous pageReturn to chapter overviewNext page

фильм   фильм2

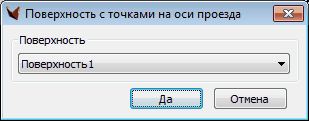

Сначала запрашивается проектная поверхность для структурных линий, которые будут построены:

clip1279

Задается ось проезда. Это могут быть любые контура, в т. ч. геон Улица.

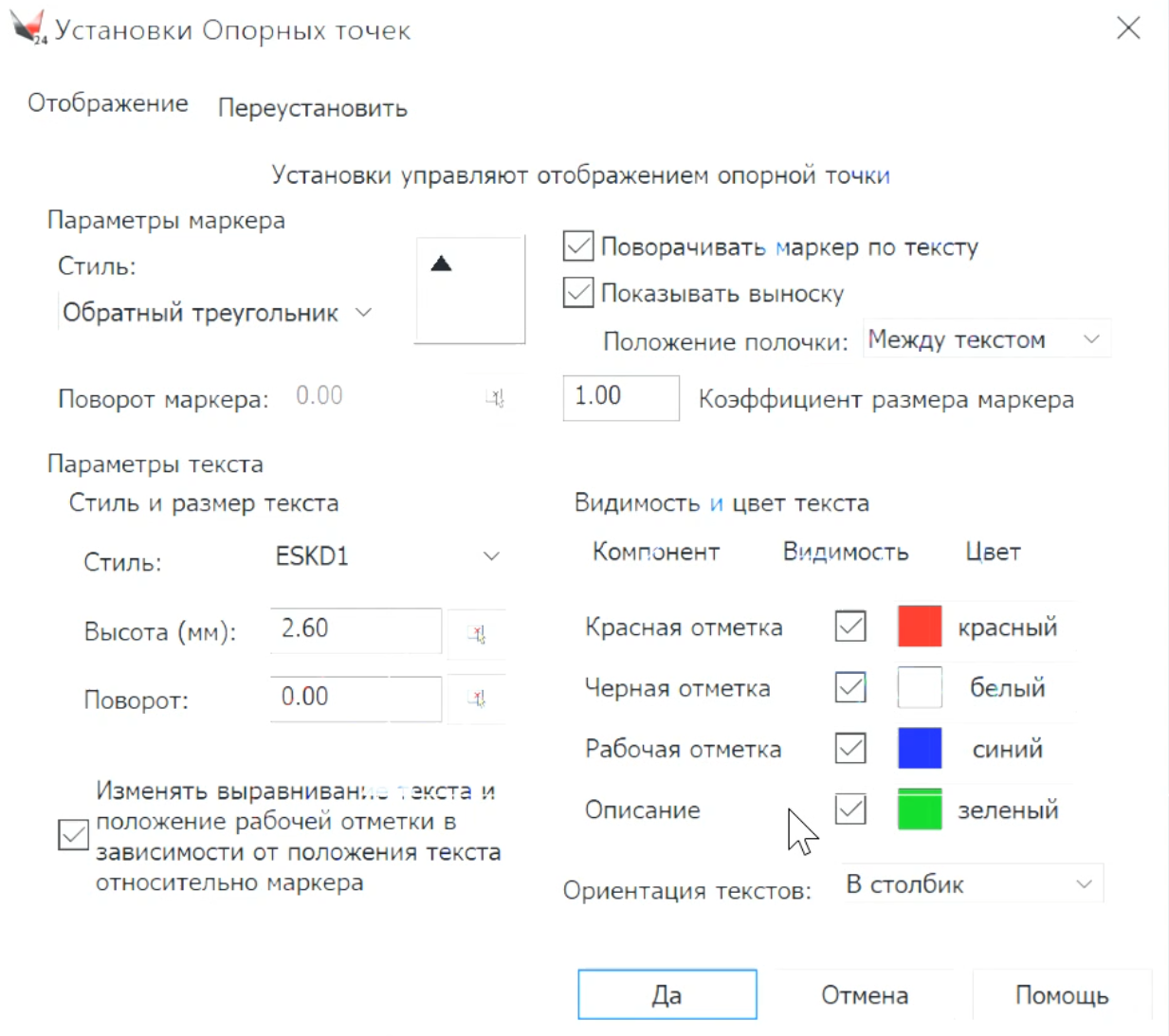

На оси должно быть не менее двух опорных точек.

Остальные точки оси интерполируются по парам заданных.

Задаем начало и конец построения по оси.

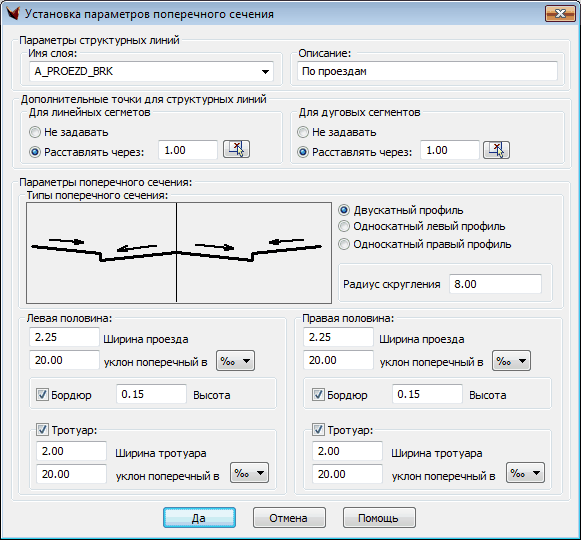

Задается поперечник.

clip1280

В результате создаются структурные линии по проездам.  В поверхность они не добавляются.

Структурные линии отрисовываются относительно оси, которая имеет НАПРАВЛЕНИЕ,

и указание точек только ограничивает локально эту ось, но при этом НАПРАВЛЕНИЕ оси не изменяется.

Если есть бордюр, создается структурная линия разрыва. Подписать двойные отметки на бордюре можно специальной командой.

Полученные структурные линии необходимо обрезать стандартной командой _TRIM. Желательно подредактировать отметки в точках пересечения, чтоб они совпадали.

Затем сопрячь специальной командой (указываем радиус сопряжения). Можно проставить дополнительные точки.

Затем по ним можно построить красную поверхность, подав их на вход как структурные линии (определить из чертежа, тип брать из них).  Для линий разрыва сразу вызывается редактор для корректировки.

Получить границу удобно, используя команду трассировки по контурам.

При этом будет обеспечено сопряжение красных горизонталей по проездам между собой на перекрестках и с красными горизонталями, рассчитанными по красной  поверхности.

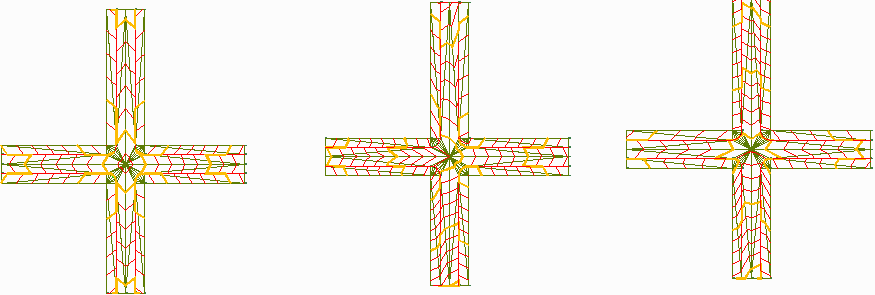

Логика в построении структурных линий по проездам:

      для проездов с дугами поперечный уклон сохраняется для всех вершин;

      для проездов с угловым сопряжением – для внешнего угла поперечный уклон сохраняется (от точки угла до точки оси),

      для внутренней дуги – поперечный уклон сохраняется в перпендикулярах на ось.
