<< Оглавление >> Аналитическая картограмма |

|

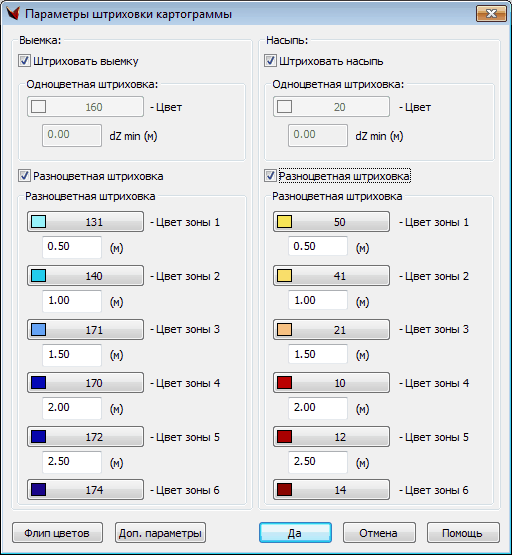

Можно рассчитывать и любые другие картограммы. Например, с помощью данной команды можно построить цветную аналитическую картограмму земляных масс (разность двух поверхностей /рельефов).
Например, есть данные промеров дна реки (русла) за прошлый год и данные промеров этого же участка реки за этот год. Точки промеров за прошлый год и за данный год могут точно не совпадать по координатам X и Y, но области точек промеров за оба года должны приблизительно "накладываться" – проецироваться друг на друга. По этим данным можно получить картину размыва русла реки в объемных показателях – м3. Для этого необходимо построить модель черного рельефа (данные за прошлый год) и модель красного рельефа (данные по этой же площади за этот год). Далее нужно разбить сетку контуров. Поддерживается разбивка сетки контуров с учетом множества границ, линий откосов и подпорных стенок. Границы могут быть вложенными, тогда внутри вложенных границ сетка квадратов разбиваться не будет и картограмма будет рассчитываться без учета объемов в пределах этих вложенных границ (например, вложенные границы могут задавать пятна зданий).
