По призмам
|
<< Оглавление >> По призмам |

|
Некоторые специалисты считают, что традиционный метод "квадратов" (фактически, средней мощности пласта) при автоматизированной обработке применяться не должен. И это не противоречит п.7.1 ГОСТа, который гласит:
"7.1 Подсчет объемов земляных масс выполняют, как правило, методом квадратов. Допускается выполнять план земляных масс с использованием других методов. Содержание и форму плана определяют методом подсчета объемов земляных масс и условиями производства работ."
В основу расчета положен универсальный метод расчета – по призмам между двумя триангулированными поверхностями, с неизменной точностью. А представление результата – по сетке квадратов, в произвольных контурах, а по трассе в заданных "нарезанных" поперечниках. Причем в квадрате – одна цифра насыпи и одна выемки, при этом отображаются все линии нулевых работ и заштрихованы все насыпи и выемки внутри фигур.
Это метод точный, учитывающий поверхности внутри контуров, но в силу своей новизны потенциально он может быть источником различных намеренных придирок.
Пользователь сам решает, какой из этих двух методов выбрать.
=============
На вход подаются:
• две поверхности;
• опционально – границы расчета, откосы, подпорные стенки;
• опционально – дополнительные контура (линии, определяющие вместе с границами произвольные замкнутые контура), есть – можно запросить или построить;
• сетка с фиксированной или задаваемой прямоугольной ячейкой;
• начальная точка разбивки.
Расчет по методу призм производится по реальным поверхностям внутри контуров.
Примечание. В случае, если возникает нестандартная ситуация - краевое условие, и зависание отрисовки, необходимо установить точность на минимум и сдвинуть красную поверхность, например, на 1 мм...
Последовательно решаются две задачи:
1) разбивка на "однознаковые" (выемка или насыпь) контура с учетом всего,
Контуры формируются на основе сетки (любую), границы, разрывных линий, границ откоса. Деление на контуры отделено от расчета, т.к. может вмешаться пользователь – соединить фигуры, изменить значения отметок (может не быть поверхностей). В этом случае висячий кусок влияет: там может быть откос с отметкой. Откос – это когда щели не было – ставилась отметка. А в подпорной стенке – щель и отметки.
В конце расчета внутри фигур выводятся – одно число насыпи и одно выемки, при этом отображаются все линии нулевых работ и заштрихованы все насыпи и выемки (внутри фигур их может в общем случае быть несколько).

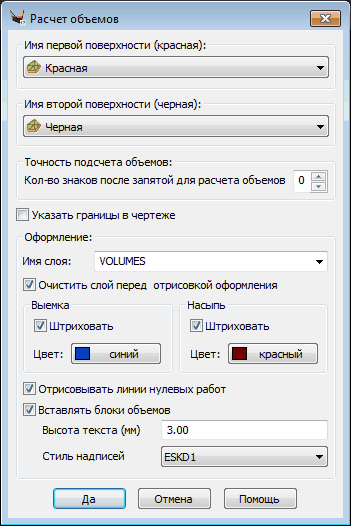

Диалог «Объем по методу призм»
При изменении порядка поверхностей (черная, красная) результаты могут отличаться до 0.5% (погрешности, точность).
